Автоматизация технологической подготовки изготовления детали Фланец с использованием интегрированной среды САПР

Барановичский государственный университет
Кафедра оборудования и автоматизации производства
Курсовой проект по дисциплине "Автоматизированные системы технологической подготовки производства"
На тему: "Автоматизация технологической подготовки изготовления детали Фланец с использованием интегрированной среды САПР"
Барановичи 2017

Объектом исследования является деталь Фланец.
Предметом исследования является деталь Фланец.
Цель проекта – разработать технологический процесс с использованием систем проектирования технологических процессов, спроектировать станочное и контрольное приспособление, а также разработать управляющую программу.
При разработке технологического процесса основное внимание акцентировалось на снижение себестоимости, энергопотребления и трудоемкости по сравнению с базовым вариантом.
В результате чего была произведена замена морально устаревшего оборудования на совершенное с системой числового программного управления, что значительно сократило время, как на выполнение отдельных технологических операций, так и на время всего техпроцесса; ужесточили режимы резания за счет применения более стойкого инструмента (использование в качестве режущей части инструмента твердосплавный материал), применения современных марок смазочно – охлаждающих технологических сред.
Одним из факторов усовершенствования техпроцесса стало применение штамповки на ГКМ вместо использования листового проката, что позволяет повысить производительность, уменьшить припуски, снизить массу заготовки и, соответственно, поднять коэффициент использования материала.
В проекте были спроектированы станочное и контрольное приспособление.
Экономический эффект от совершенствования механической обработки детали подтверждает правильный выбор влияющих факторов.

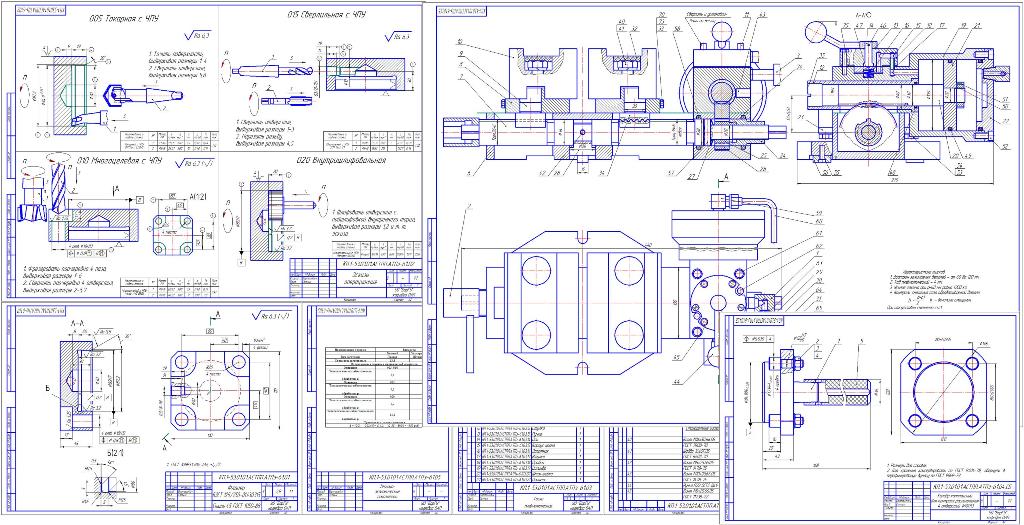

Состав: чертеж детали, чертеж операционных эскизов, чертеж станочного и контрольного приспособлений, чертеж ТЭП, технологический процесс изготовления детали Язык документа
