Разработка технологического процесса изготовления детали фланец

Астраханский государственный технический университет (АГТУ)
Кафедра Автоматизация технологических процессов и производств
Курсовой проект по дисциплине
на тему:
Астрахань 2010

В данном курсовом проекте разработан технологический процесс для детали Фланец, приведены сведения по точности обработки и качеству поверхностей, рассчитаны припуски на механическую обработку, изложено формирование маршрутно-операционного технологического процесса, нормирование операций, а так же выбор оборудования и оснастки. Фланец - является телом вращения которое может служить  для соединения валов труб и т.п.    Фланец – изготовлен из стали 35, не проходит термическую обработку, что можно считать положительным, так как не будет возникать коробления в результате нагрева. Нетехнологичными являются внутренние поверхности 174Н7 и  152Н8. Эти отверстия должны быть выполнены в пределах указанных отклонений  и с точностью до 0,05мм. Естественным  способом достижения указанной точности является тонкая окончательное растачивание отверстий на станках повышенной точности.

Оглавление.

Введение……………………………………………………………………..4
1. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА…………….………….….5
1.1. Служебное назначение детали…………………………………………………….5
1.2. Анализ рабочего чертежа………………………………………………………….5
1.3. Разработка технологического чертежа…………………………………………...6
1.4. Анализ технологичности детали …………………………………………………7
1.5. Выбор и обоснование вида и способа получения заготовки ……………….….8
1.6. Оценка технологичности поверхностей по баллам……………………………..10
1.7. Выбор методов обработки отдельных поверхностей……………… …………11
1.8. Выбор и обоснование технологических баз, схем базирования и установки…15
1.9. Расчет припусков и межоперационных размеров …………………………....16
1.10. Формирование маршрутно-операционного технологического процесса…... 19
1.11. Выбор оборудования и технологической оснастки…………………………....24
1.12. Выбор и расчет режимов резания…..…………………………………………...26
1.13. Расчет норм времени……………………….…………………………………….41
Заключение……………………………… ………………………………………… ..44
Библиографический список.…………… …………………………………………. ..45

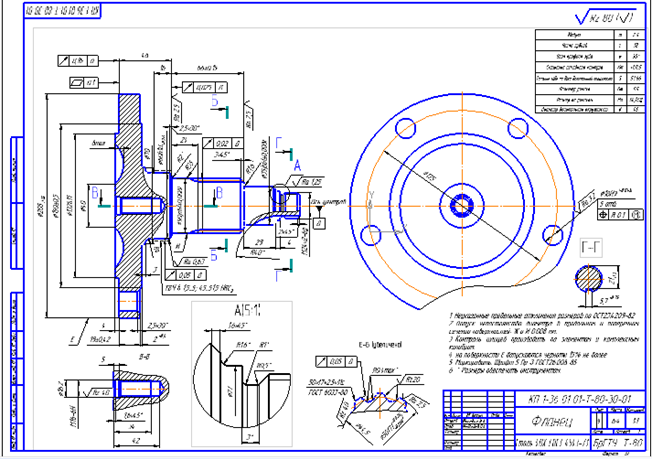

Состав: фланец - Технологический маршрут обработки, фланец- Технологический Чертеж, Фланец-рабочий чертеж, ФЛАНЕЦ-СВЕРЛЕНИЕ 050.1, ФЛАНЕЦ-СВЕРЛЕНИЕ 050, ФЛАНЕЦ-ТОНКОЕ ТОЧЕНИЕ 080, ФЛАНЕЦ-Точение черновое 010,1, ФЛАНЕЦ-Фрезерование 030.1, Фланец-штамповка покованная, пояснительная записка. Язык документа
