Технологический процесс изготовления детали шатун трактора Беларус-3522

1
0
24
0
0

Казахский агротехнический университет им С. Сейфуллина
Кафедра технологические машины и оборудования
Дипломный проект по дисциплине "Машиностроение"
На тему: «Изготовление технологического процесса детали Шатун трактора Белорус-3522»
Астана 2015

Дипломная работа выполнена на тему: « Изготовление технологического процесса детали « Шатун » трактора Белорус-3522» .
В первой части дипломного проекта показан анализ технологического процесса изготовления детали « Шатун » ; показано характеристика материала.
Во второй части дипломного проекта определяем технологическую базу и выбираем заготовку, а также межоперационные припуски, а также рассчитываем элементов режима резания и нормирования технологического прцессса.
В третьей части дипломного проекта проектируем приспособления для фрезерование.
В четвертой и пятой части решены вопросы по охраны труда и экологии.
А в заключительной части показано себестоимость изготовлений деталей.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1 ОБЩИЙ РАЗДЕЛ
1.1 Информация о тракторе Беларус-3522 8
1.2 Описание двигателя трактора Беларус 3522 8
1.3 Сервисное обозначение и техническое описание пружины 9
1.4 Описание материала детали 11
1.5 Технические требования и технологический анализ пружины часть 12
1.6 Определение типа производства 13

2 ТЕХНОЛОГИЧЕСКИЙ ОТДЕЛ
2.1 Выбор заготовки и ее расчет 17
2.2 Стандартный расчет механической обработки 17
2.3 Технико-экономическое описание выбора заготовки 23
2.4 Выбор технологической базы 23
2.5 Создание технологического маршрута 24
2.6 Расчет режимов резания 25
2.7 Нормализация технологического процесса 34

3 СТРОИТЕЛЬНЫЙ ОТДЕЛ
3.1 Описание инструмента для фрезерования крышки пружины .39
3.2 Расчет силы резания при фрезеровании 40
3.3 Расчет сжимающей силы пневмоцилиндра устройства 40
3.4 Расчет изгиба пальцев 41

4 ОХРАНА ТРУДА
4.1 Безопасность труда и Трудовой кодекс Республики Казахстан 43
4.2 Анализ условий труда при производстве рессорной части трактора Беларус 3522 44
4.3 Рекомендации по улучшению условий труда и отчет по заземлению 45
4.4 Анализ опасных мест станка 6П13 с фрезерным шаблоном и пути их решения 49
4.5 Учет технических указаний по весенней подготовке 51

5 ЭКОЛОГИЧЕСКИЙ ОТДЕЛ
5.1 Экологическая правовая база Республики Казахстан 52
5.2 Экологический кодекс Республики Казахстан 54
5.3 Концепция экологической безопасности Республики Казахстан 56
5.4 Анализ негативных факторов, возникающих при производстве рессоры трактора МТЗ-3522 предприятия, и меры по их снижению 57
5.4.1 Классификация опасных и вредных производственных факторов 57
5.4.2 Анализ негативных факторов, возникающих при производстве рессоры трактора МТЗ-3522 предприятия, и меры по их снижению 59

6 ЭКОНОМИЧЕСКИЙ ОТДЕЛ
6.1 Организационная глава 61
6.2 Капитальные вложения в оборудование 63
6.3 Расчет затрат на основные средства 65
6.4 Расчет стоимости инструментов и оборудования 65
6.5 Расчет амортизационных расходов 66
6.6 Планирование потребности в материально-технических возможностях 67
6.7 Расчет фонда выплаты заработной платы 70
6.8 Расчет фактического годового дохода работника на объекте 71

ЗАКЛЮЧЕНИЕ
СПИСОК ССЫЛОК
ПРИЛОЖЕНИЯ



Автор
Abzik
Дата
30.10.2024
Язык
Казахский
Состав

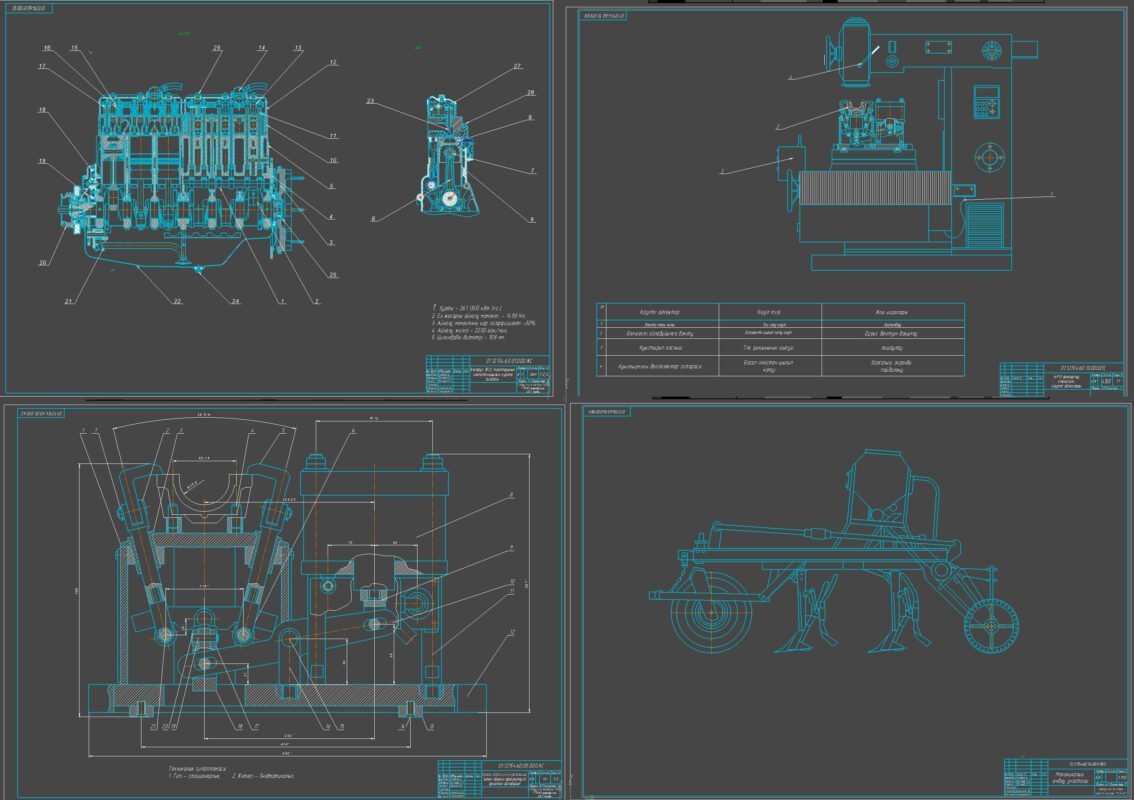

Фрезерный станок, Сборочный чертеж двигателя, Спецификация, Маршрутная карта, Деталировка (шатун), ПЗ
