Технологический маршрут производства муфты

Белгородский Государственный Технологический Университет им. В.Г.Шухова
Кафедра Подъемно-транспортных и дорожных машин
Расчетно-графическое задание по дисциплине: «Производство подъемно-транспортных, строительных и дорожных машин»
на тему: "Технологический маршрут производства муфты"
Белгород 2016

В работе рассмотрено производство детали муфта. Составлен технологический маршрут производства.

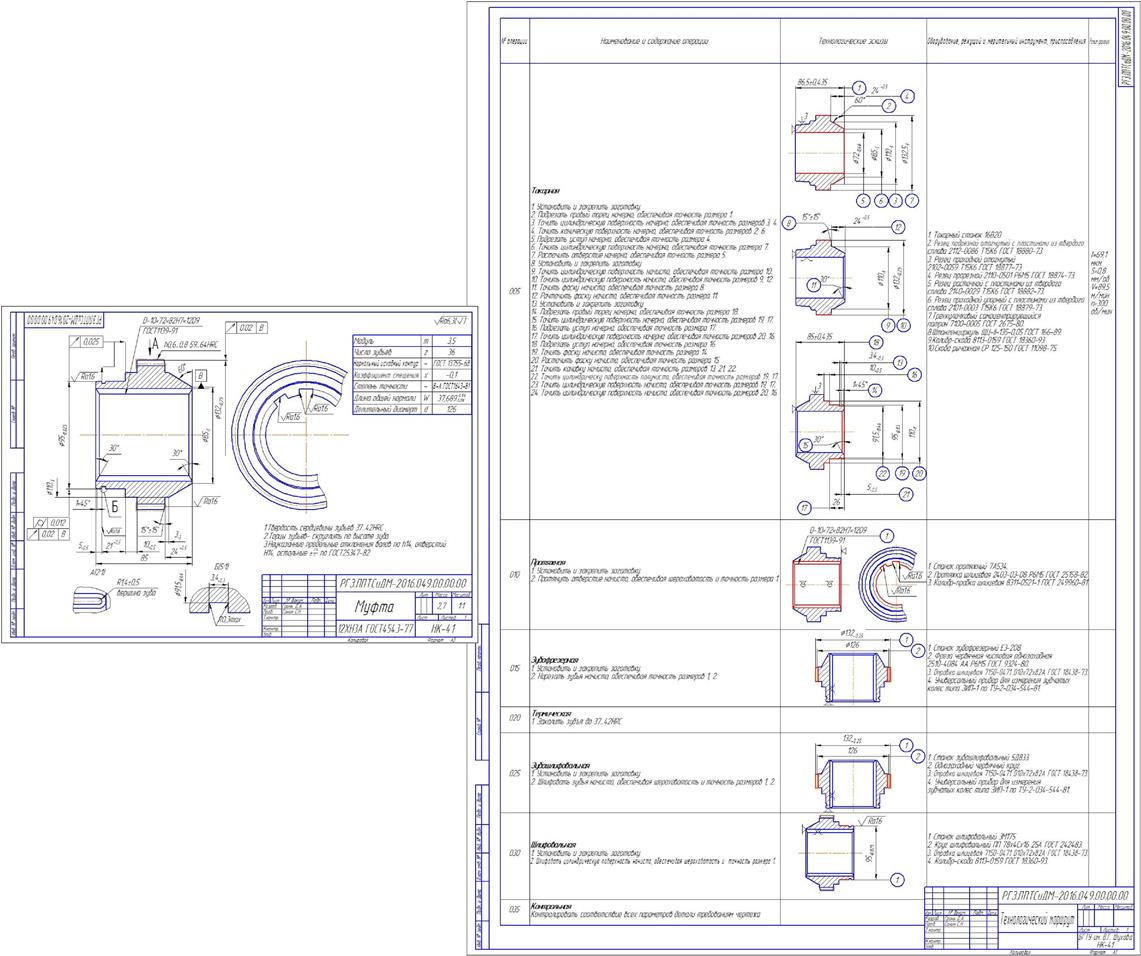

Графическая часть содержит Технологический маршрут, общий вид детали

1. Описание изделия и его служебного назначения
Муфта АМ2.02.05.012 входит в редуктор установленного на Автомотрисе. Деталь служит для передачи крутящего момента в поездном режиме (при движение Автомотрисы) и постановки Автомотрисы в нейтральное положение. Посредствам вывода из зацепления, с помощью шлицевого соединения.
Данная деталь изготавливается из легированной стали марки 12ХН3А ГОСТ 4543-91. Масса детали: 2,7 кг. Муфта представляет собой совокупность поверхностей вращения и торцевых поверхностей. Поверхность, которую можно использовать для базирования – шлицевое соединение.

Содержание
1. Описание изделия и его служебного назначения
2. Выбор заготовки
3. Выбор методов обработки поверхностей и назначение баз
4. Выбор оборудования, приспособлений, режущего и мерительного инструмента
5. Расчет и выбор припусков
6. Расчет режима резания

Состав: Технологический маршрут, Муфта (ВО) Язык документа

Софт: КОМПАС-3D 16

Файлы:
записка.docx
технологический маршрут111.cdw
Деталь1.cdw
содержание.docx
