Технологический процесс изготовления сепаратора первой ступени

Белорусско-Российский университет
Кафедра «Технология машиностроения»
Курсовой проект по дисциплине: “Технология машиностроения”
На тему: “Технологический процесс изготовления сепаратора первой ступени”
Могилев 2013

Введение
1.Назначение и конструкция детали
2.Анализ технологичности конструкции детали
3.Выбор заготовки
4.Принятый маршрутный техпроцесс
5.Расчет припусков
5.1 Расчет припусков на обработку
6.Расчет режимов резания
6.1 Расчет режимов резания аналитическим методом
6.2 Расчет режимов резания по нормативам
7.Расчет норм времени
8. Расчет точности операции………………………….………………………
9.Экономическое обоснование принятого варианта техпроцесса
10.Расчет и проектирование станочного приспособления
Заключение
Список использованных источников

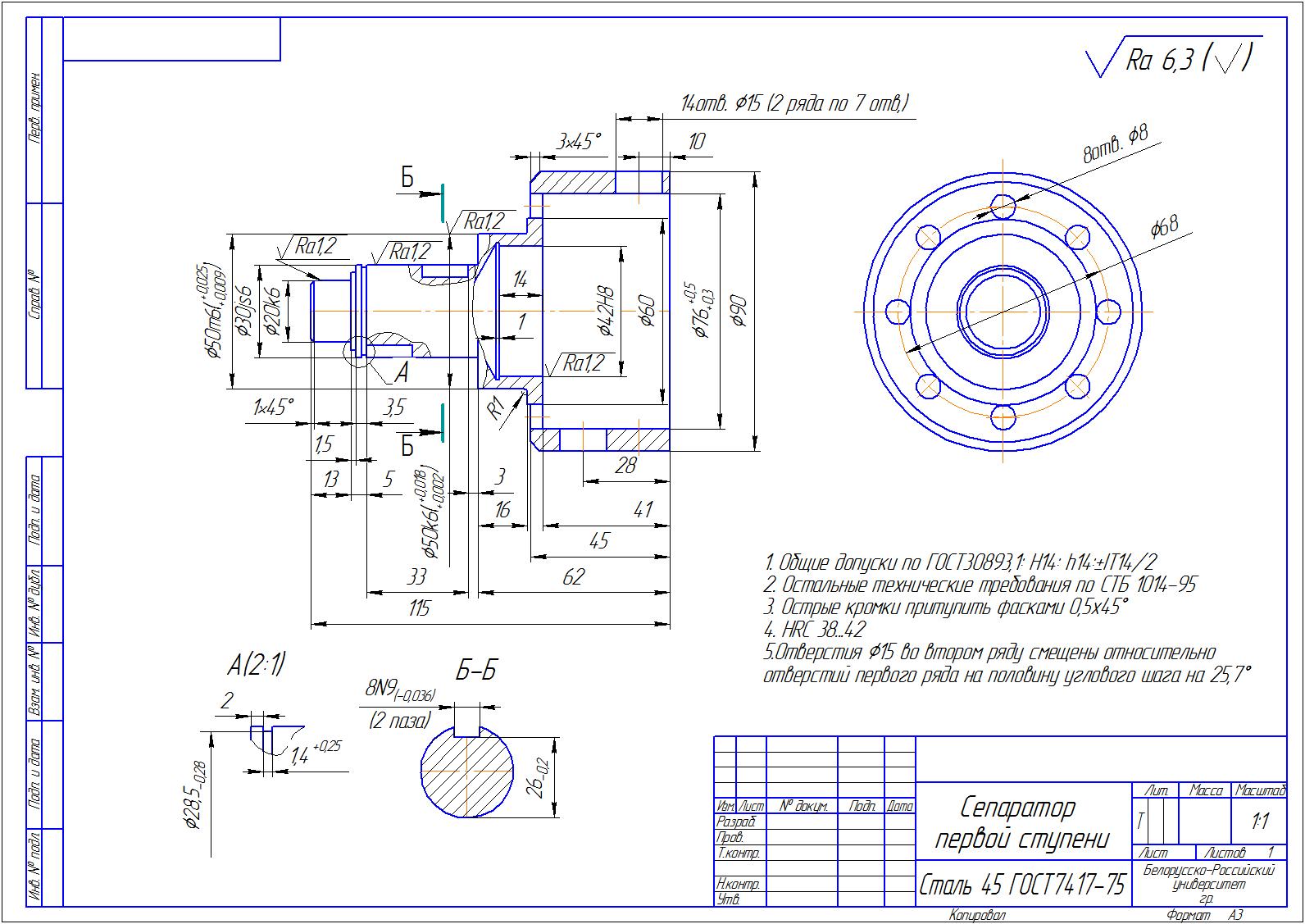

Сепаратор первой ступени является телом вращения.
Поверхности Ø20 0,008, Ø30 0,0056, Ø50 0,025 изготавливаются с высокой точностью, так как являются основными конструкторско- технологическими базами. Эти поверхности предназначены для установки подшипников. Точность размеров поверхностей обеспечивается по 6-му квалитету точности. Для того чтобы избежать перекоса подшипников при запрессовке и повышенного шума и вибрации при работе, поверхность Ø20 0,008 и прилегающий буртик должен иметь биение не более 0,01 мм.
Для обеспечения необходимых рабочих параметров в качестве материала для вала выбрана Сталь 45 ГОСТ 7417/75.

Состав: Пояснительная записка, заготовка, деталь, операционные эскизы, спецификации, приспособление. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс изготовления сепаратора первой ступени

Сепоратор/
Сепоратор/1.doc
Сепоратор/2.doc
Сепоратор/ЗАГОТОВКА.cdw
Сепоратор/Приспособление23.cdw
Сепоратор/сЕПАРАТОР 1й.cdw
Сепоратор/Спецификация23.spw
Сепоратор/тит и содерж.doc
Сепоратор/Эскизы операционные 1.cdw
