Технологический процесс обработки детали "Фланец"

Национальный технический университет "Харьковский политехнический институт"
Кафедра автомобиле- и тракторостроения
Курсовой проект по дисциплине «Технология автомобиле- и тракторостроения»
на тему: «Технологический процесс обработки детали Фланец »
Харьков 2015

Фланец, это название присваивается в машиностроении металлическим дискам, служащим для взаимного скрепления встык труб, цилиндров, сальников, вообще пустотелых (цилиндрических и иных форм) предметов, в частных же случаях также для взаимного скрепления листов (вкотлах, резервуарах и т. п.), причем фланцы уже не имеют дисковой формы. Деталь не играет роли одной из скрепляющих частей, а служат лишь опорой головкам и гайкам скрепных болтов или заклепок.
СОДЕРЖАНИЕ

Введение
1 Описание назначения и конструкции детали
2 Анализ технологичности конструкции детали
3 Выбор способа получения заготовки
4. Предварительная разработка технологического процесса изготовления детали
5. Технологический маршрут изготовления детали
6. Определение припусков на механическую обработку
поверхности детали табличным методом
7. Определение припусков на механическую обработку
поверхностей детали расчетно-аналитическим методом
8. Расчет режимов резания
9. Расчет норм времени
Заключение
Список источников информации

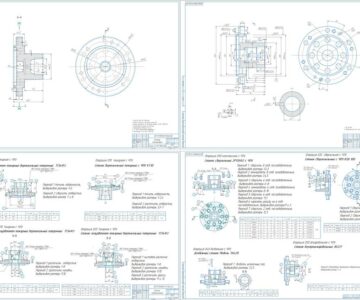

Состав: Фланец (РЧ),Фланец-заготовка(РЧ),Сверло(РЧ),Схема обработки (СО),ПЗ Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс обработки детали "Фланец"

Просмотр файлов
Мамонтов.docx
ᢥ૮.cdw
схема обработки 2.cdw
схема обработки.cdw
схема припусков.frw
Фланец _ ТМ-22А.34.1.КП.cdw
Фланец _заготовка ТМ-22А.34.1.КП.cdw
skhema_obrabotki.cdw
ескиз.frw
