Технологический процесс восстановления детали - гидроцилиндра

Хабаровск проф университет

Содержание
1. Химический состав материала 3

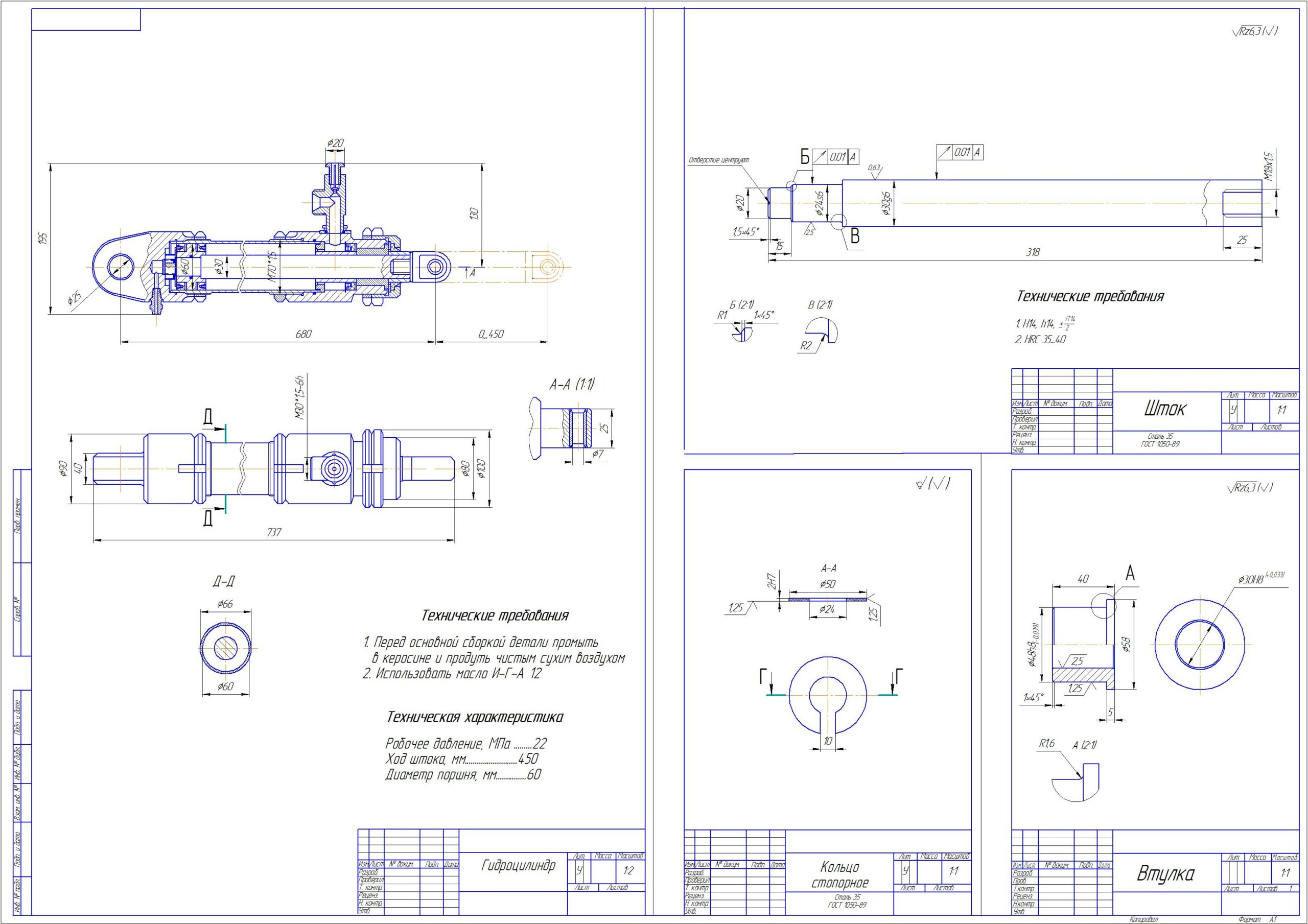

2. Эскиз детали 3
3. Дефектация детали 3
4. Выбор и обоснование материала для нанесения покрытия и способа восстановления детали 5
5. Разработка схемы технологического процесса восстановления детали 5
6. Расчет режимов для операционной карты ремонта цилиндра У 4560.092.120 6
6. Контроль качества 10
Список использованных источников 11

Гидроцилиндры изготавливают из конструкционной углеродистой качественной стали марки 45.
Техническая характеристика
Робочее давление, МПа .........22
Ход штока, мм..........................450
Диаметр поршня, мм...............60

К основным неисправностям гидроцилиндров можно отнести: нарушение уплотнения поршня, износ поверхности гильзы, срыв резьбы, раз-личные течи через уплотнения, износ гильзы, поршня, штока и др.
В качестве способа восстановления выбираем нанесение полимерных покрытий на грубо обработанные внутренние поверхности гидроцилиндров без механической обработки

Состав: Гидроцилиндр, детали, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс восстановления детали - гидроцилиндра

Л885-02\Гидроцилиндр.cdw
Л885-02\ПЗ.doc
Л885-02\приложения.doc
Л885-02
