Технологический процесс восстановления детали "Рычаг"

Российский государственный университет им. А.Н. Косыгина
Кафедра технологических машин и оборудования
Курсовой проект по дисциплине "Сервис и техническое обслуживание технологического оборудования
На тему «Технологический процесс восстановления детали "Рычаг"»
Москва 2020

Исходные данные: Рычаг Сч18 ГОСТ 1412-79.

В данной работе рассматривается технология восстановления детали Рычаг регулятора отпуска и натяжения ткацкой основы непрерывного действия. Расчеты на механообработку, сварку. Создание спецификации.

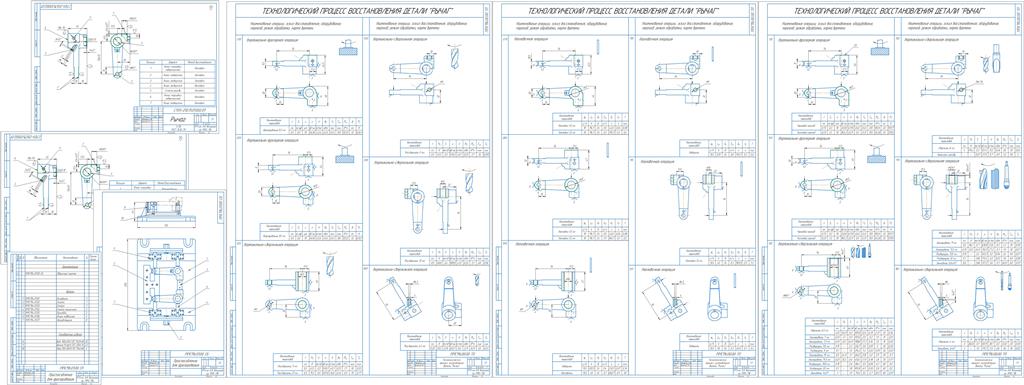

Графическая часть содержит конструкторский чертеж, технологическую карту, чертеж приспособления для закрепления детали.
