«Ижевский государственный технический университет имени М.Т. Калашникова»
Кафедра Математики и естественных наук
Курсовой проект по дисциплине «Эксплуатация и ремонт машин и оборудования нефтяных и газовых промыслов»
На тему «Восстановления деталей пластической деформацией»
Ижевск 2015
В данном проекте рассматривается восстановления Насоса шестеренчатый НШ Г11-11 (ГОСТ12.2.040-79) со станка фрейзерный консольный вертикальный с ЧПУ и автоматической сменой инструмента Модель ГФ2171.

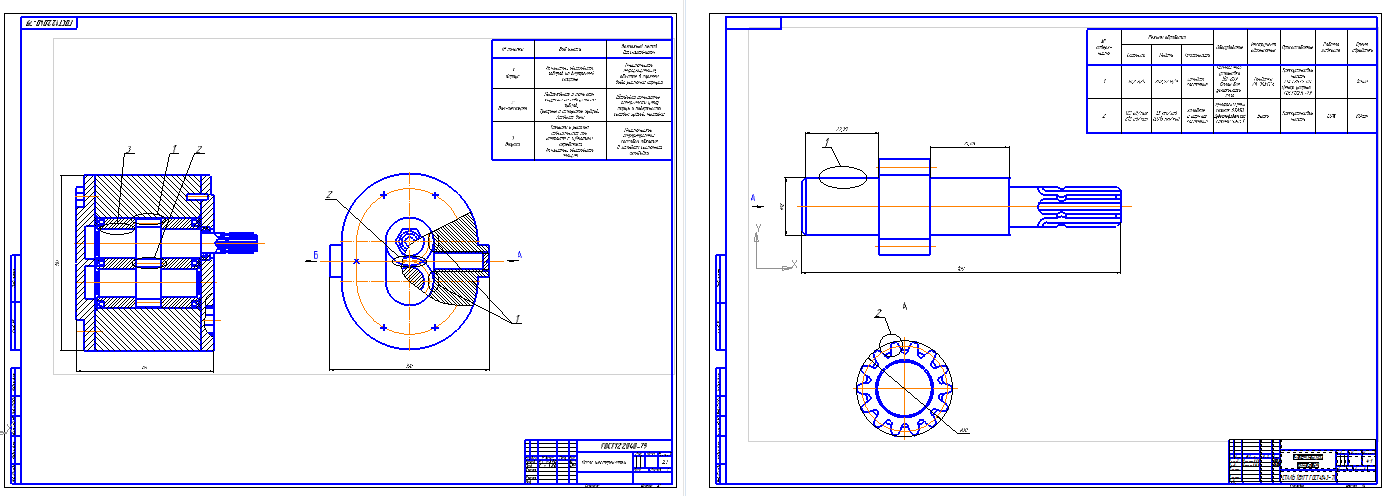

Графическая часть содержит чертеж насоса шестеренчатого и вал шестерня.
Курсовой проект содержи 2 листа А1 графической части, 17 страниц пояснительной записки, содержащей 4 таблицы и 5 источников.
Восстановление деталей машин обеспечивает экономию высококачественного материала, топлива, энергетических и трудовых ресурсов, а также рациональное использование природных ресурсов и охрану окружающей среды. Для восстановления работоспособности изношенных деталей требуется в 5-8 раз меньше технологических операций по сравнению с изготовлением новых деталей.
Насос шестеренчатый НШ Г11-11
Технические данный
Рабочий объем: 8см
Номинальная подача 8 л/мин
Коэффициент подачи 76%
Давление на выходе: Номинальное 0,5 МПа
Максимальное 0,6 МПа
Мощность насоса при номинальном 0,21 кВт
