Конкурс асов 3D-моделирования

Технологического процесса сборки задвижки шиберной DN1000, изготовления обоймы 0718.711148.003 и проектирование приспособления

Ульяновский государственный технический университет
Кафедра «Технология машиностроения»
Курсовой проект по дисциплине «Технология машиностроения»
В курсовом проекте представлен анализ технических условий и
технологический процесс сборки задвижки шиберной DN1000 ПТ 19005-1000 СБ , разработаны схема сборки и технологическая документация.
Разработан единичный маршрутно-операционный технологический процесс изготовления обоймы 0718.711148.003. Выполнен анализ точности механической обработки заготовки корпуса. Приведен анализ служебного назначения и технических условий, обоснован метод получения заготовки, расчет припусков, режимов резания с помощью ЭВМ. Спроектировано и рассчитано приспособление для фрезерования корпуса.
Ульяновск 2015

В курсовом проекте представлен анализ технических условий и
технологический процесс сборки задвижки шиберной DN1000 ПТ 19005-1000 СБ , разработаны схема сборки и технологическая документация.
Разработан единичный маршрутно-операционный технологический процесс изготовления обоймы 0718.711148.003. Выполнен анализ точности механической обработки заготовки корпуса. Приведен анализ служебного назначения и технических условий, обоснован метод получения заготовки, расчет припусков, режимов резания с помощью ЭВМ. Спроектировано и рассчитано приспособление для фрезерования корпуса.

Базовая информация
- сборочный чертеж задвижки шиберной DN1000 ПТ 19005-1000 СБ;
- чертеж обоймы 0718.711148.003;
- годовая программа выпуска задвижки шиберной - 10 шт;
- годовая программа выпуска обоймы - 10 шт;

Состав: Пояснительная записка, приложения к записке, анализ точности, технологические эскизы, приспособление(СЧ) + спецификация Язык документа

Софт: КОМПАС-3D 12 LT

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологического процесса сборки задвижки шиберной DN1000, изготовления обоймы 0718.711148.003 и проектирование приспособления

Приложения\приложение 1.docx
Приложения\приложение 2.doc
Приложения\приложение 3.docx
Приложения\приложение 4.docx
Приложения\приложение 5.doc
Приложения\приложение 6.doc

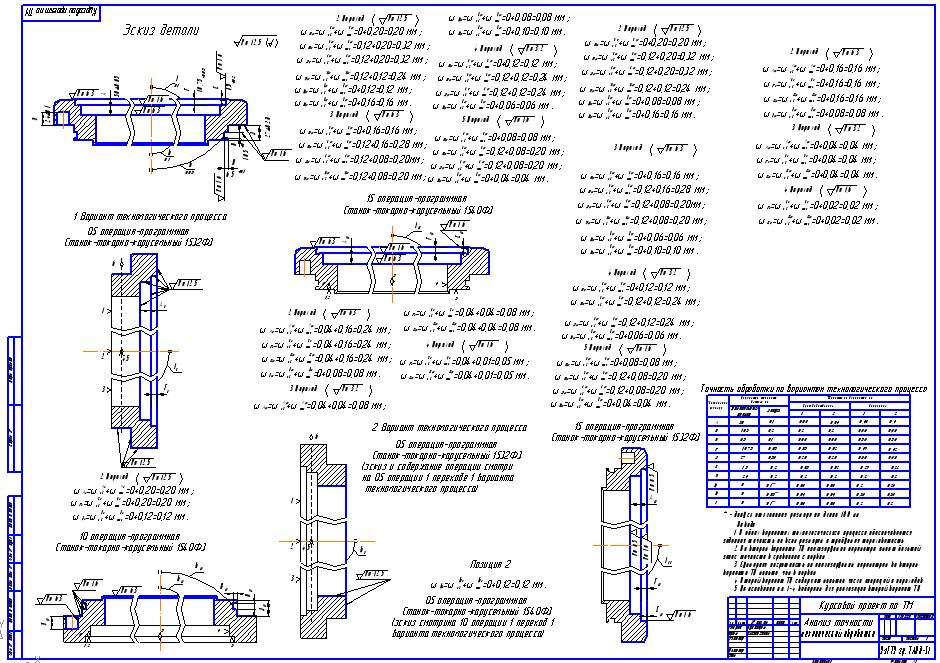

Чертежи\Анализ точности.cdw
