КОМПАС 3D 18

«Технология производства опоры теплообменника»

Ухтинский государственный технический университет
кафедра конструкционных материалов
Курсовой по дисциплине "Теория сварочных процессов"
на тему «Технология производства опоры теплообменника»
2014

ЗАДАНИЕ 2
ВВЕДЕНИЕ 4
1. Общая часть 6
1.1. Описание сварной конструкции и условий эксплуатации (эскиз конструкции). 6
1.2 Технические условия на изготовление конструкции 8
1.3. Анализ конструкции на технологичность 13
1.4. Обоснование выбора марки стали сварной конструкции 14
2. Технологическая часть 18
2.1. Выбор заготовительных операций и оборудования. Технические условия на заготовительные операции 18
2.2. Выбор и обоснование способа сборки. Технические условия на сборку 25
2.3. Выбор и обоснование способа сварки 26
2.4. Выбор сварочных материалов. Технические условия на сварочные материалы 28
2.5. Выбор сборочно-сварочного оборудования 33
2.6 Технология сборки и сварки конструкции 36
2.7. Расчет параметров режима сварки 39
2.8. Выбор подъемно-транспортного оборудования (ПТО) 43
2.9. Мероприятия по снижению напряжений и деформаций 44
2.10. Выбор методов контроля 44
2.11 Организация работ по изготовлению конструкции 48
3. Экономико-организационная часть 50
3.1. Техническое нормирование сварочных работ 50
3.2 Нормирование расхода материалов 53
3.3 Нормирование расхода электроэнергии 55
3.4 Амортизационные отчисления на оборудование 56
3.5 Расход на содержание и эксплуатацию оборудования и транспортных средств 58
3.6 Расчет заработной платы 59
3.7 Калькуляция себестоимости 61
4. Безопасность жизнедеятельности 64
4.1. Анализ проектируемого технологического процесса 64
4.2. Производственная санитария (освещение, отопление, вентиляция, защита от вибрации и шума, ультразвука, ионизирующего излучения) 65
4.3. Техника безопасности 68
4.3.1. Электробезопасность 68
4.3.2. Основные требования правил устройства и безопасной эксплуатации оборудования, работающего под давлением 69
4.3.3. Безопасность эксплуатации грузоподъемного оборудования 71
4.4. Чрезвычайные ситуации 73
ЗАКЛЮЧЕНИЕ 75
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 77
Приложение 1. Комплект технологической документации 78

Исходные данные

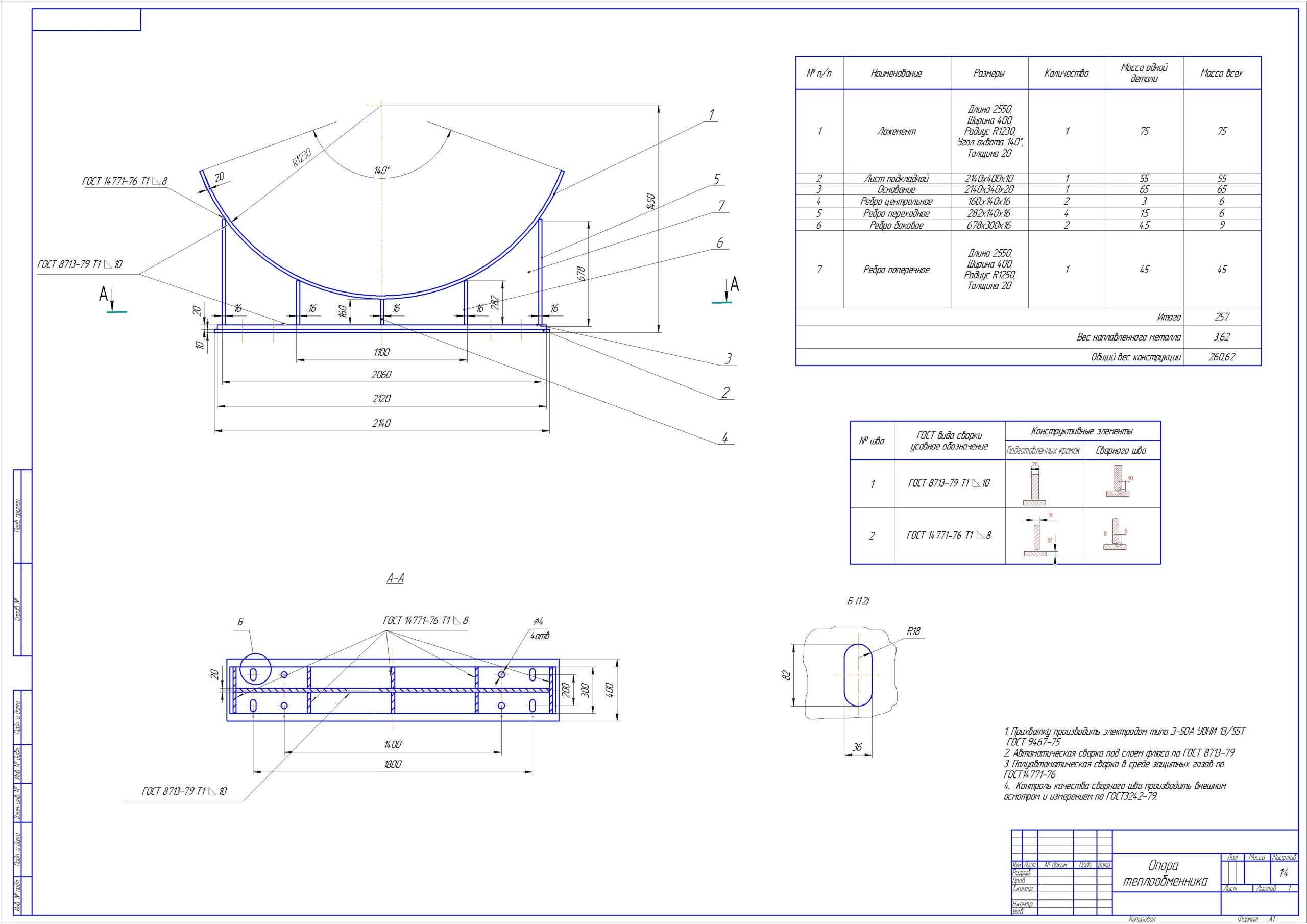

Конструкция опоры (рисунок 1.) представляет собой сварную конструкцию для поддержки цилиндрического тела диаметром 2460мм, которое состоит из ложамента 1, подкладного листа 2, основания 3, продольных ребер 4,5,6 и поперечного ребра 7. Ребра привариваются к ложаменту и основанию, кроме того ребра свариваются между собой в местах пересечений.
Опора горизонтального теплообменника (ребойлера) изготавливается по ОСТ 26-2091-93.
Деталировка резервуара изготавливается из листовой конструкционной низколегированной стали 16ГС ГОСТ 5520-88.

Состав: Записка2.docx Опора теплообменника.cdw приспособление для сборки-сварки.cdw Спецификация20.spw Язык документа

Софт: КОМПАС-3D 14SP1
