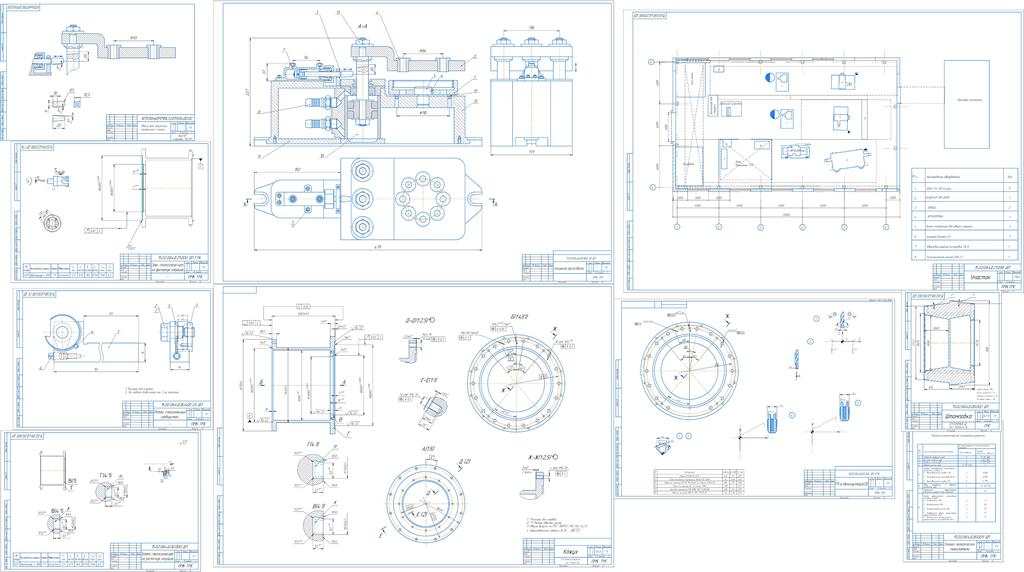

Тема ВКР: Проект механического участка по изготовлению детали "Кожух"

государственное бюджетное профессиональное образовательное учреждение
"Пермский машиностроительный колледж"
Технология машиностроения
соответствие профессиональному модулю
ПМ.01 Разработка технологических процессов изготовления деталей машин.
ПМ.02 Организация производственной деятельности структурного подразделения.
2022г

СОДЕРЖАНИЕ
Введение........................................................................6
1 Общий раздел...........................................................................7
1.1 Описание конструкции и служебного назначения детали. Анализ конструкции на технологичность
1.2 Анализ производственной программы и установление типа производства..........10
2 Технологический раздел.......................................................11
2.1 Выбор метода и способа получения заготовки. экономическое обоснование выбора..11
2.2 Проектирование маршрута технологического процесса с выбором технологических баз. Выбор оборудования и его краткая характеристика. Выбор станочных приспособлений………13
2.3 Определение операционных припусков, допусков и расчет межоперационных размеров табличным методом.........................................................15
2.4 Разработка технологических операций по переходам. Выбор режущего и измерительного инструмента....................................................16
2.5 Расчет режимов резания (на 3...4 разнохарактерные операции) уточненным способом, на остальные операции по таблицам. Расчет основного времени ...........20
2.6 Определение норм времени. Расчет многостаночного обслуживания ...........29
2.6.1. Определение норм времени на работы, выполняемые на токарных и расточных станках......29
2.6.2. Определение норм времени на работы, выполняемые на фрезерных и долбёжных станках...31
2.7 Расчет управляющей программы на одну операцию............................36
3 Конструкторский раздел...................................................38
3.1 Расчет и конструирование станочного приспособления.......................38
3.1.1 Разработка технического задания на проектируемое приспособление ...........38
3.1.2 Эскизная проработка конструкции приспособления.............................39
3.1.3 Проверка условия базирования по шести степеням свободы................40
3.1.4 Расчет ожидаемой точности приспособления................................41
3.1.5 Расчет необходимого усилия закрепления заготовки в приспособлении .......42
3.1.6 Выбор(разработка)конструкции зажимного устройства и расчет его основных параметров….43
3.1.7 Проверка проектируемого приспособления на безопасность в работе .......44
3.1.8 Расчет на прочность наиболее нагруженной детали приспособления. .........45
3.1.9 Устройство, принцип работы и разработка схемы сборки проектируемого приспособления...46
3.2 Конструирование и расчет одного специального режущего инструмента ..........47
3.3 Расчет размеров одного измерительного инструмента.........................50
4. Производственная структура и технико-экономические расчёты .........52
4.1 Структуризация производственного процесса участка ...................59
4.2 Организация технического контроля ...................................62
4.3 Обеспечение комплекса мероприятий по охране труда .....................63
4.4 Определение потребного количества оборудования...........................65
4.5 Определение площади участка...........................................70
4.6 Расчет стоимости основных и вспомогательных материалов...................73
4.7 Определение стоимости основных средств участка........................74
4.8 Определение общецеховых затрат........................................76
4.9 Калькуляция себестоимости 1 ед. производимой продукции.......................82
4.10Технико-экономические показатели проектируемого участка....................83
Вывод по технико - экономическим расчётам........................................90
Заключение......................................................................92
Список используемой литературы...........................................93
Целью дипломного проекта является проектирование технологического процесса детали, посредством применения решений по выбору оборудования, режущего инструмента, метода получения заготовки.
Для решения данных задач в проекте предлагается применение прогрессивного оборудования (обрабатывающий центр с ЧПУ).
Автоматизация процесса обработки, концентрация операций, возможность реализации сложных пространственных перемещений инструмента, быстрая переналаживаемость оборудования - все эти факторы приводят к снижению трудоемкости обработки деталей; в несколько раз повышается производительность труда, сокращается длительность производственного цикла, повышается качество продукции, уменьшается потребность в производственных площадях, в высококвалифицированных рабочих.

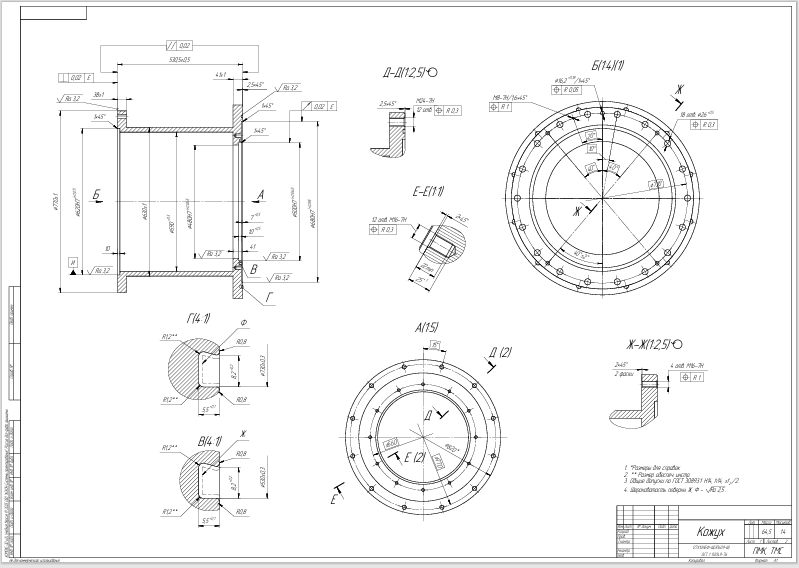

Кожух предназначен для защиты двигателя от атмосферных осадков. C одной стороны кожух прикреплен к золотнику распределителю. С другой стороны к кожуху крепится фланец (крышка), в которую устанавливается подшипник и вал-шестерня. В кожухе закрепляется неповоротная наклонная шайба, через которую усилие нагружения передается на кожух, т.е. кожух испытывает растяжение под действием суммарного гидравлического усилия от всех полостей нагнетания, это усилие ассиметрично, поэтому от этого усилия возникает неравномерное напряжение по кожуху.
