Цеховой передвижной контейнер для стружки

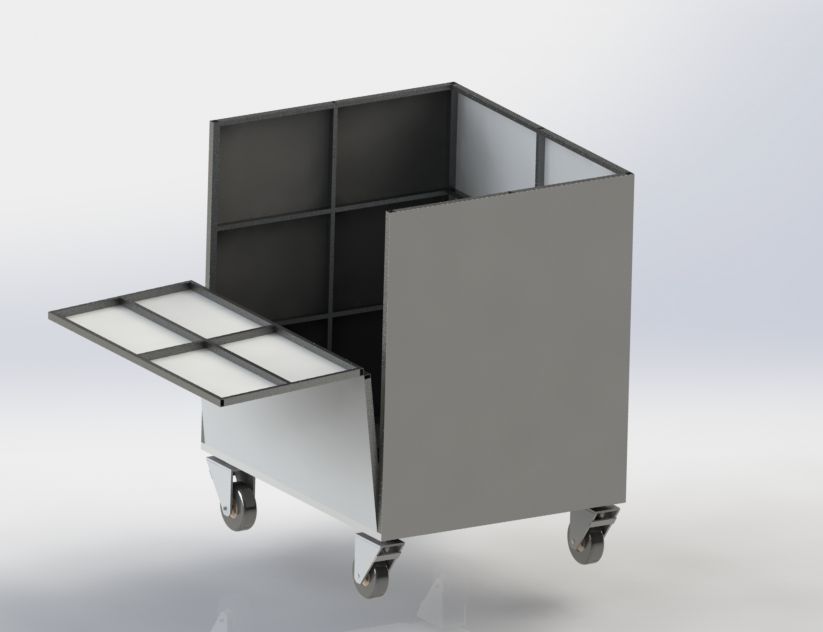

Контейнер для сбора стружки в цехе механической обработки. Контейнер имеет объем 4 м куб и грузоподъемность 300 кг. Выполнен на 4 колесах с откидным буртом для загрузки/выгрузки стружки. Изготовлен из профильной трубы и листового металла. Габариты ДхШхВ - 1800х1500х2300

Состав: 3D Сборка и все детали

Софт: SolidWorks 2014

Сайт: www

Файлы:
основание контейнера.SLDASM
боковая обшивка.SLDPRT
Детали шар рад подш.SLDPRT
задняя обшивка.SLDPRT
передний борт.SLDASM
опора колеса в сборе.SLDASM
упор подшипника.SLDPRT
втулка оси.SLDPRT
контейнер для стружки.SLDASM
штырь фиксатор.SLDPRT
поворотная ось колеса.SLDPRT
опорная плита.SLDPRT
Подшипник ГОСТ8338-75.SLDASM
косынка днища.SLDPRT
колесо.SLDPRT
ось колеса.SLDPRT
Гайка.SLDPRT
опора колеса.SLDPRT
Детали шар упорн подш.SLDPRT
ребро жесткости опоры колеса.SLDPRT
труба 40х40 ГОСТ8645 L=1800.SLDPRT
Подшипник ГОСТ7872-89.SLDASM
сварная опора колеса.SLDASM
передняя обшивка.SLDPRT
дистанционная втулка оси колеса.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Контейнер для сборки стружки
Рейтинг: 30
Софт: КОМПАС-3D 20.0
Состав: 3D Сборка
0
0
0
21
Контейнер для сборки стружки
Контейнер для металлической стружки
Рейтинг: 40
Софт: КОМПАС-3D V16.1
Состав: 3D сборка
0
6
3
531
Контейнер для металлической стружки
Контейнер для металлической стружки 1060-00-000
Рейтинг: 20
Софт: SolidWorks 2013
Состав: 3D Сборка
0
24
222
12627
Контейнер для металлической стружки 1060-00-000

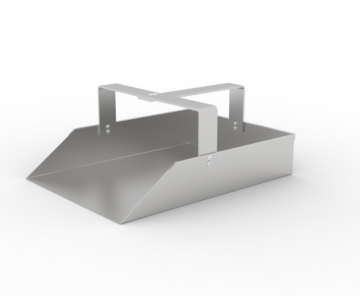

Совок цеховой для стружки
