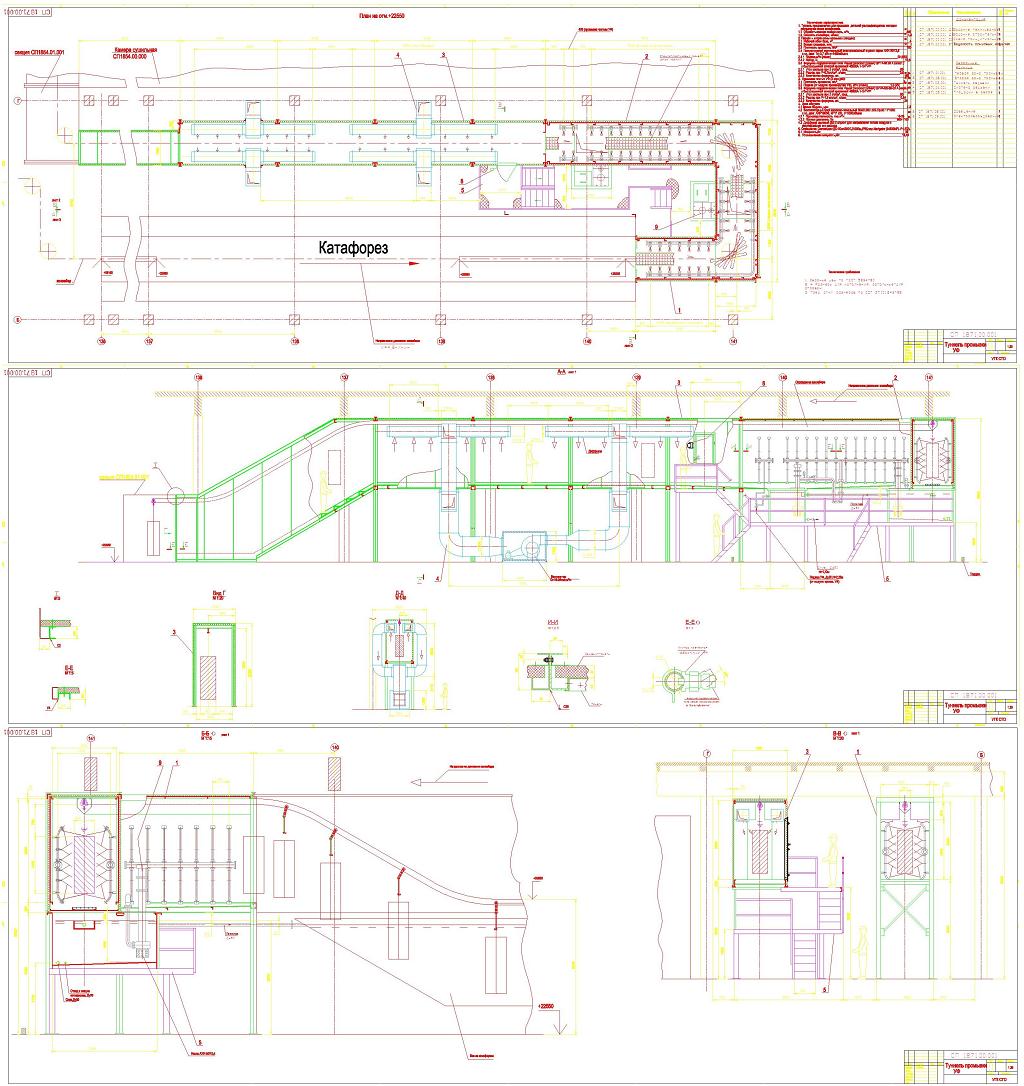

Туннель промывки ультрафильтратом деталей

Туннель предназначен для промывки деталей ультрафильратом методом
распыления после катафореза.
1.1 Обрабатываемая поверхность, м²/ч______________________________________480
1.2 Скорость конвейера, м/мин______________________________________________4,8
2. Первая и вторая зоны промывки (каждая):
2.1 Рабочий обем бака, м³___________________________________________________4
2.2 Время промывки, мин____________________________________________________1
2.3 Плотность орошения, л/м²______________________________________________100
2.4 Полупогружной вертикальный электронасосный агрегат серии АХИ 50/12,5
с эл. двиг. N=3,7 кВт; n=1450об/мин:
2.4.1 Подача,м³/ч (л/мин)____________________________________________50 (833)
2.4.2 Напор, м__________________________________________________________12,5
2.5 Форсунка гидравлическая типа VeeJet (плоскоструйная) QPTA-65 20 А (пласт.)
с быстросьемной клипсой крепежной 46500А 1-1/4"-РР
2.5.1 Угол распыла при 3 кгс/см², град___________________________________65
2.5.2 Расход при P=0,7кгс/см², л/мин____________________________________3,8
2.5.3 Количество форсунок, шт.___________________________________________156
3. Промывка чистым УФ (2 контура):
3.1 Плотность орошения, л/м²____________________________________________3
3.2 Подача (от модуля производства УФ), м³/ч (л/мин)_______________1,5 (25)
3.3 Форсунка гидравлическая типа VeeJet (плоскоструйная) QVVA-SS-65-03 А (нерж.)
с быстросьемной клипсой крепежной 46500А 1-1/4"-РР
3.3.1 Угол распыла при 3 кгс/см², град___________________________________65
3.3.2 Расход при P=1,5 кгс/см², л/мин____________________________________0,84
3.3.3 Количество форсунок, шт.___________________________________________24
4. Зона обдувки:
4.1 Время обдувки, мин____________________________________________________1,2
4.2 Вентиляторный блок каркасно-панельный ВБКП.ВЗЛ.500.Пр.90.11*1000
с эл. двиг. АИР160S6, N=11 кВт, n=1000об/мин
4.2.1 Производительность, тыс.м³/ч___________________________________18-25
4.2.2 Полное давление, Па__________________________________________980-1100
4.3 Диффузор щелевой ДЩ 2 служит для направления потока воздуха и
регулирования его расхода.
5. Освещение: Светильник ДО-30w4000К,2100Лм,IP65,чер.Navigator (94630NFL-P-LED).
5.1 Мощность,Вт________________________________________________________30
6. Установленная мощность,кВт_________________________________________18,43
