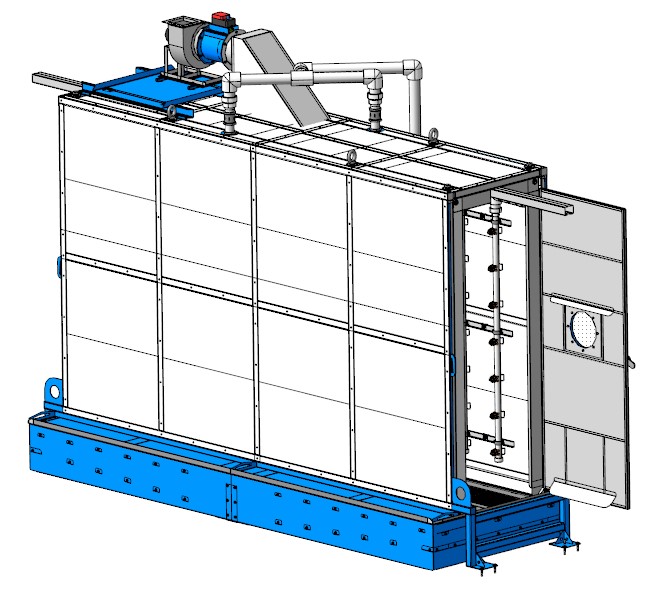

Камера промывки деталей на подвесках перед покраской

Камера промывки предназначена для предварительной промывки деталей перед покраской разогретым щелочным раствором электролита.

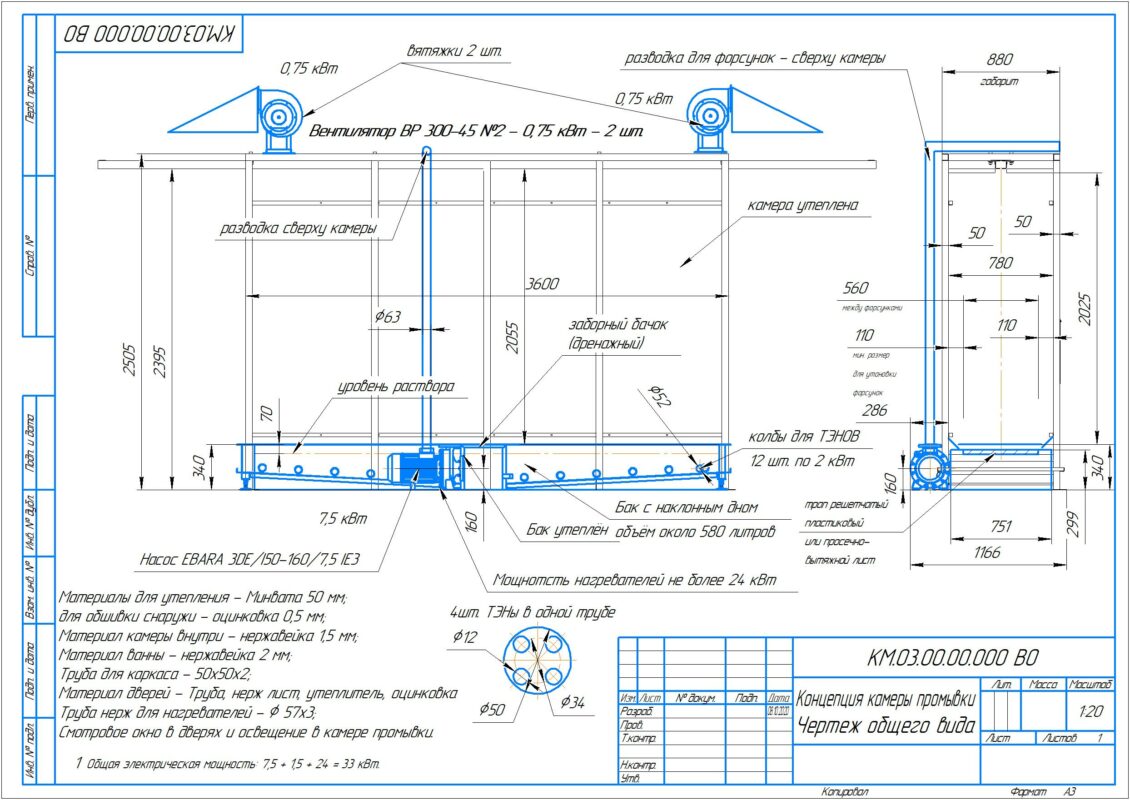

Габаритные размеры камеры в сборе : Длина 4200 (с закрытыми дверками); Ширина 1550; Высота 3100.
Внутренние размеры: Ширина 566 (по форсункам); Высота проёма двери 2015; Длина внутри: 3610.
Промываемые детали подвешиваются на подвесках на транспортный путь, проходящий по длине камеры.

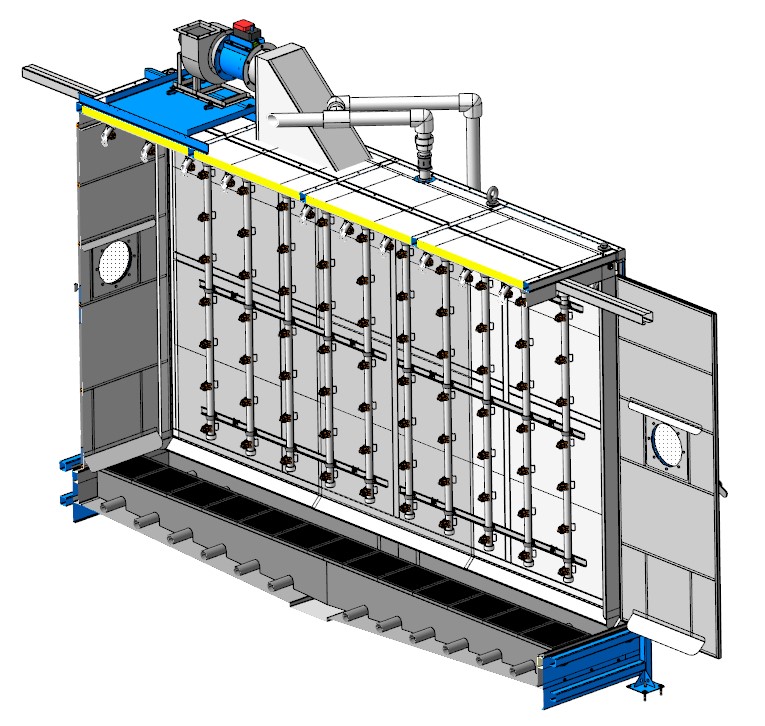

Внутри камеры имеются ряды трубок с форсунками, регулируемы по расходу и направлению.
Промывной раствор находится в нижней ванне, подогреваемой сухими ТЭНами. Объём ванны 580 литров.
Забор раствора осуществляется насосом EBARA 3DE/I50-160/7,5 IE3.
Проектная мощность нагрева ванны 24 кВт - 12 мест под установку сухих или воздушных ТЭНов.
Мощность может быть увеличена путём установки более мощных ТЭНов, исходя из потребности максимальной температуры промывки.
Так же камера оснащена автоматической системой проветривания внутреннего объёма камеры после промывки, чтобы испарения не выходили в помещение.
Для удаления испарений из камеры установлен вентилятор: ВР 300-45 №2 (АИР71А2-0,75 кВт; 3000 об/мин); ПР 0
Так же дополнительно могут быть установлены улавливающие зонды, удаляющие оставшиеся испарения при открытии дверок камеры.
Внутри камеры имеется пластиковый трап для обслуживания и очистки камеры.
Для нагрева в трубы ванны могут быть установлены сухие ТЭНы.
Для удешевления могут быть установлены воздушные ТЭНы.
В настоящей конструкции применены более дешёвые ТЭНЫ.
Для установки ТЭНов в корпусе ванны вварены трубы 57х3; Внутренний диаметр под установку ТЭНа 50мм.
В одной трубе устанавливается по два ТЭН-108B10/1,00T220 ГОСТ 13268-8 - общая мощность нагревателя в одной трубе 2кВт.
Датчик температуры для измерения температуры раствора: ДТС335-50М.B3.200;
Корпус ванны из материала AISI 321.
Материал каркаса ст3 из профильной трубы и листов.
Внутри корпус камеры обшит листами нержавейки AISI 321.
Снаружи камера обшита оцинковкой.
При монтаже камера разделяется на корпус и ванну. Для установки камеры не требуется изготовлять приямки для размещения промывного раствора.

Особенности конструкции:
1) Ванна с промывным раствором находится на уровне пола без заглубления в приямок;
2) Ванна имеет подогрев с помощью воздушных ТЭНов, вставленных в стальные трубы корпуса ванны, предусмотрена установка термодатчика для терморегулирования;

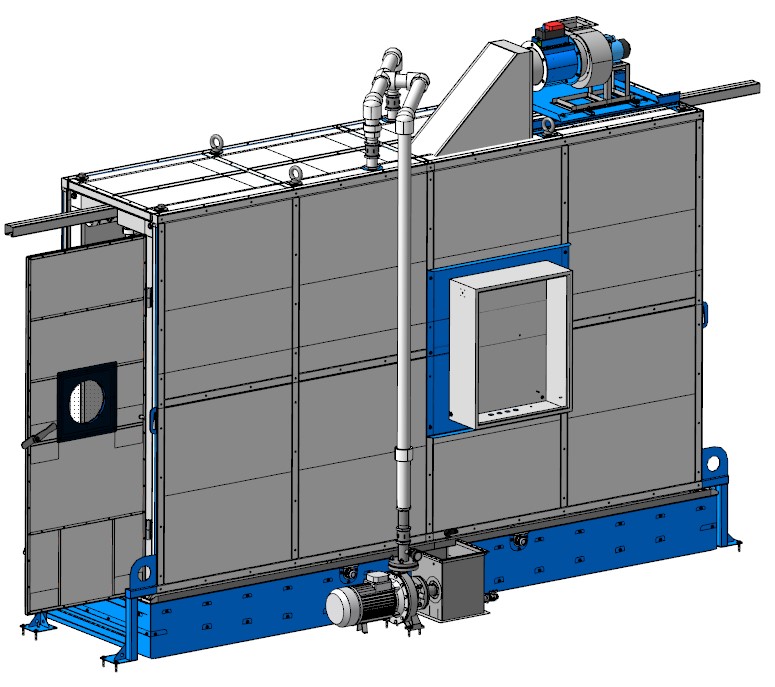

3) Насос находится на уровне пола, забор раствора насосом осуществляется непосредственно из корпуса ванны через безнапорный сетчатый фильтр;
4) Корпуса ванны и камеры утеплены минераловатным (базальтовым) утеплителем;
5) Подвод раствора к форсункам камеры осуществляется через верхнюю часть камеры;
6) Камера промывки состоит и ванны и камеры, для установки камеру нужно поднять и установить под неё ванну, затем камеру опустить и закрепить к полу;
7) Для опорожнения ванны имеется сливной патрубок, полное опорожнение осуществляется с помощью дренажного насоса через бачок корпуса ванны;
8) Ванна имеет продольный уклон дна 3 град. к центру ванны и поперечный уклон 2 град к заборносливному бачку;
9) Для контроля процесса промывки предусмотрено внутреннее освещение и смотровое окно в дверце камеры;
10) Камера снабжена двумя зонтами с вентиляторами для вытяжки испарений.
