Усовершенствование тех. процесса детали вал-шестерня ПКАБ 01.2.12.01.101

БНТУ
Кафедра машиностроения
Дипломный проект "Усовершенствование тех. процесса детали вал-шестерня"
Минск 2016

В данном дипломном проекте разработан технологический процесс механической обработки детали «Вал-шестерня ПКАБ 01.2.12.01.101», который обеспечил снижение себестоимости на 1,9%, энергопотребления на 3,2% в сравнении с базовым вариантом.
В качестве изменений техпроцесса механической обработки было предложено:
1) заменяем базовый метод получения заготовки прокатом, на заготовку, получаемую методом штамповки на подкладных штампах
2) объединить токарно-винторезные операции 040 и 045, а также операции 080 и 085 выполняемые на токарно-винторезном станке 1М63 в токарные с ЧПУ, выполняемые на токарном станке с ЧПУ 1М63Ф3
3) Ужесточение режимов резания за счет применения более стойкого инструмента (использование в качестве режущей части инструмента твердосплавный материал), применения современных марок СОЖ, таких как Укринол-1.
Принятую в данном варианте техпроцесса общую последовательность обработки логически следует считать целесообразной, так как при этом соблюдаются принципы постепенности формирования свойств обрабатываемой детали, что значительно сокращает время, как на выполнение отдельных технологических операций и переходов, так и время всего технологического процесса.
Для разработки дипломного проекта использовалось следующее программное обеспечение:

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ОПИСАНИЕ ОБЪЕКТА ПРОИЗВОДСТВА
2 НАЗНАЧЕНИЕ СБОРОЧНОЙ ЕДИНИЦЫ И ОБРАБАТЫВАЕМОЙ ДЕТАЛИ
3 АНАЛИЗ ТЕХНОЛОГИЧНОСТИ КОНСТРУКЦИИ ДЕТАЛИ
4 АНАЛИЗ БАЗОВОГО ВАРИАНТА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА
5 ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА
6 ПРОЕКТИРОВАНИЕ ОПЕРАЦИЙ МЕХАНИЧЕСКОЙ ОБРАБОТКИ
7 ПРОЕКТИРОВАНИЕ СТАНОЧНОГО ПРИСПОСОБЛЕНИЯ
8 ПРОЕКТИРОВАНИЕ РЕЖУЩЕГО ИНСТРУМЕНТА
9 ПРОЕКТИРОВАНИЕ СРЕДСТВ МЕХАНИЗАЦИИ (АВТОМАТИЗАЦИИ)
10 ВЫБОР ТРАНСПОРТНЫХ СРЕДСТВ
11 ТЕХНИКО-ОРГАНИЗАЦИОННАЯ ЧАСТЬ
12 ЭНЕРГЕТИЧЕСКАЯ ЧАСТЬ ПРОЕКТА
13 ОХРАНА ТРУДА
14 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
15 АВТОМАТИЗАЦИЯ ПРОЕКТИРОВАНИЯ И РАСЧЕТОВ
16 ЭКОНОМИЧЕСКАЯ ЧАСТЬ ПРОЕКТА
17 СТАНДАРТИЗАЦИЯ В ПРОЕКТЕ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

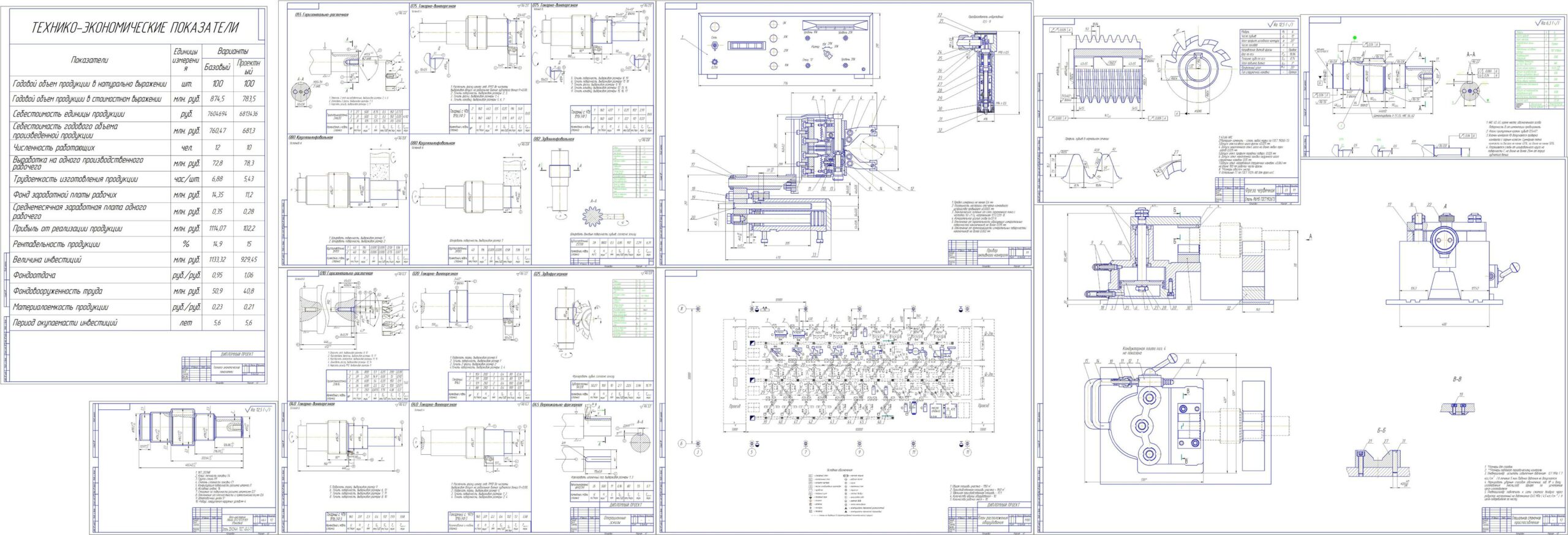

Состав: Вал-шестерня, заготовка, операционный эскизы, планировка цеха, прибор активного контроля, станочное приспособление, ТЭП, фреза червячная, Спецификации, пояснительная записка, тех. процесс Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Усовершенствование тех. процесса детали вал-шестерня ПКАБ 01.2.12.01.101

диплом.docx
тех. процесс/
тех. процесс/KARTY_TP.docx
тех. процесс/К-К.doc
тех. процесс/КК.docx
тех. процесс/КЭ.1.docx
тех. процесс/МК 1.doc
тех. процесс/МК 2.doc
тех. процесс/МК 3.doc
тех. процесс/Титул.doc
чертежи/
чертежи/Spetsifikatsia_.frw
чертежи/Вал-шестерня.cdw
чертежи/заготовка1.cdw
чертежи/Операционный 1.cdw
чертежи/ПАК 1.doc
чертежи/ПАК 2.doc
чертежи/Планировка цеха 2011.cdw
чертежи/Прибор активного контроля.cdw
чертежи/Специальное станочное приспособление.cdw
чертежи/Спецификация на приспособление.spw
чертежи/ТЭП.cdw
чертежи/Фреза червячная.cdw
ведомость проекта.doc
