Белорусский Государственный Университет Транспорта
кафедра Транспортно-технологические машины и оборудование
курсовая работа по дисциплине " Восстановление деталей "
на тему Восстановление Распредвала
Гомель 2024

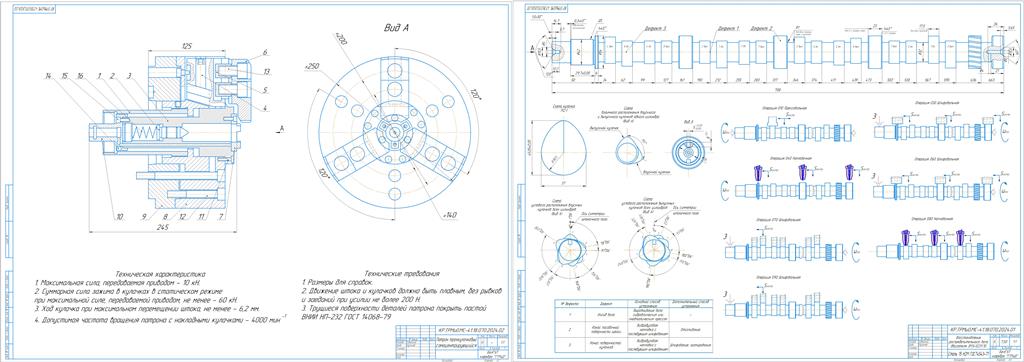

Восстановить распредвал двигателя ЗМЗ-5231,10 произвести расчеты а также изготовить чертежи
Содержание
Введение……………………………………………………………………………..……4
1 Особенности конструкции рассматриваемой детали (узла), включая ее назначение, условия работы, используемые материалы……………………………………………..6
2 Анализ основных дефектов детали (узла)…………………………………………….8
3 Патентный анализ современных технологий ремонта рассматриваемой детали или узла……………………………………………………………………………………….10
3.1 Патент №1371983 Способ восстановления распределительных валов двигателя…………………………………………………………………………………10
3.2 Патент №2133183 Способ восстановления опорных поверхностей распределительных и коленчатых валов………………………………………………11
3.3 Патент №1402740 Установка для восстановления распределительных валов……………………………………………………………………………………...12
4 Выбор рационального способа восстановление детали. Технико-экономическое обоснование……………………………………………………………………………...13
4.1 Изгиб распределительного вала………………………………………….……13
4.2 Износ опорных шеек распределительного вала………………………….…..13
4.3 Износ кулачков распределительного вала……………………………….…...13
5 Составление плана технологических операций с подбором необходимого оборудования, приспособлений, инструмента………………………………….……..15
6 РАСЧЁТ РЕЖИМОВ РЕЗАНИЯ ПО ОПЕРАЦИЯМ………………………..………19
6.1 Расчёт припусков на обработку……………………………………………….19
6.2 Расчет режимов резания при шлифовании (шлифование опорной поверхности шейки перед наплавкой)………………………………………………….19
6.3 Расчет режимов резания при наплавке (наплавка опорной поверхности шейки)……………………………………………………………………………………21
6.4 Нормирование времени, определение себестоимости ремонта детали…….23
7 Составление маршрутной карты……………………………………………………...26
8 Составление операционной карты…………………………………………………....27
9 Составление карты эскизов…………………………………………………………...28
10 Описание приспособления, инструмента или стенда, предназначенного для восстановление детали (узла)…………………………………………………………..29
11 Охрана труда и техники безопасности при производстве работ. Экологическая безопасность……………………………………………………………………………..30
Заключение……………………………………………………………………………....34
Список литературы……………………………………………………………...............35
