Закалочная ванна передвижная ~250 л

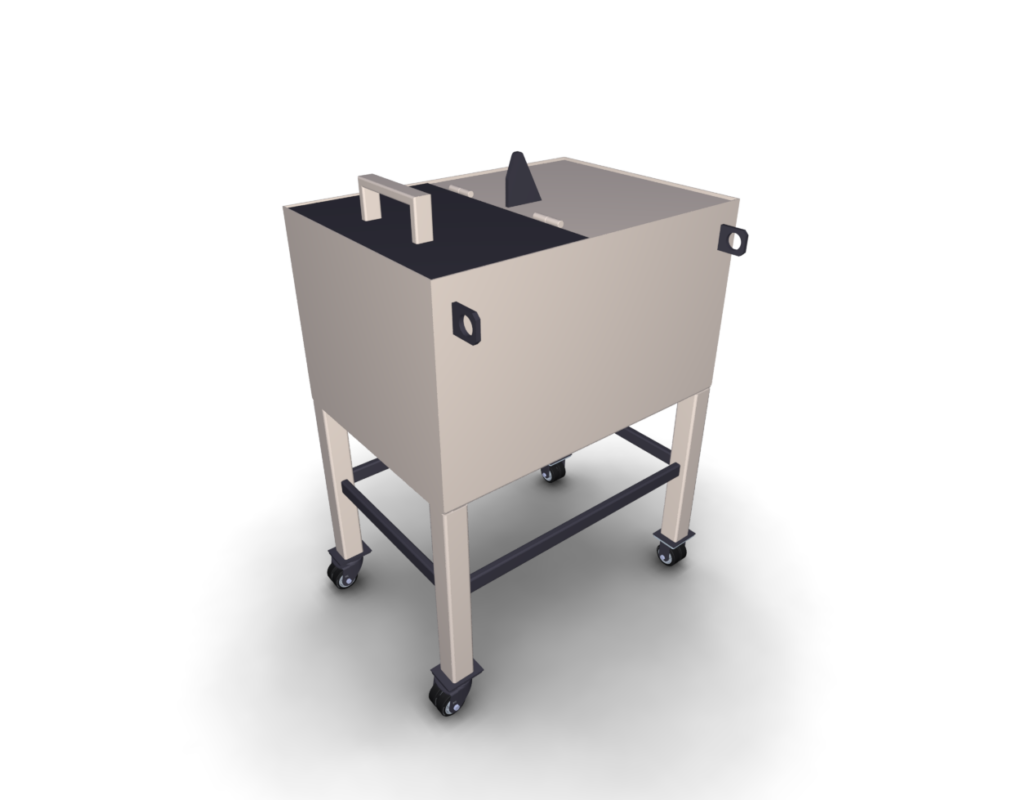

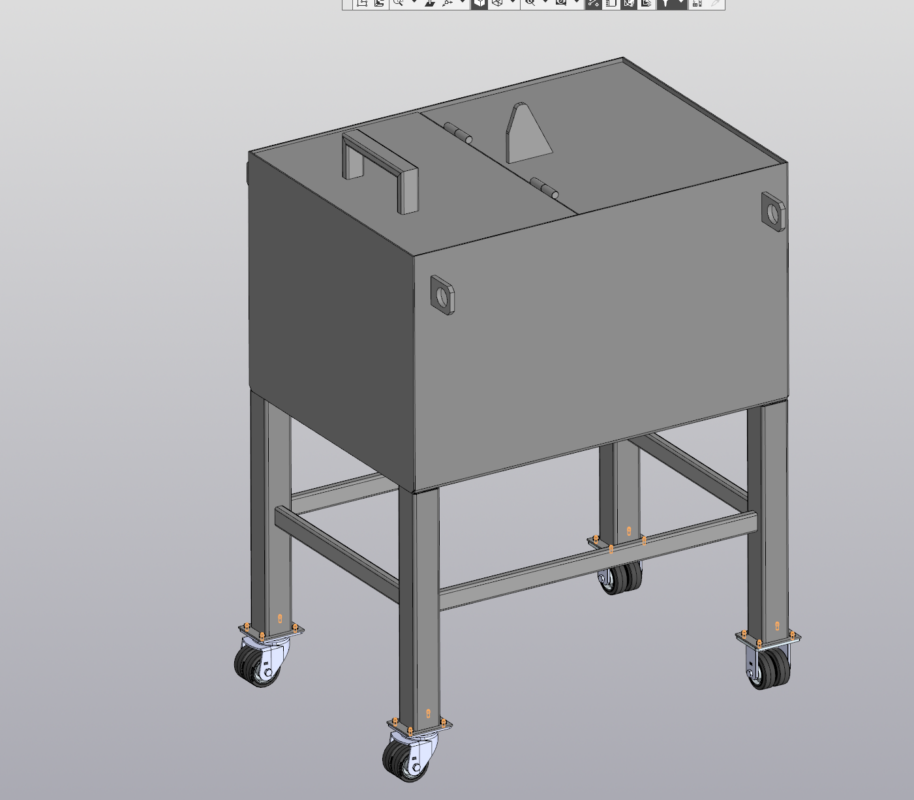

Мобильная закалочная ванна на колёсиках с габаритами 850×600×500 мм, объёмом ~250 л, из стали 3 мм. Оснащена сливным краном, герметичной крышкой с ручкой и упором, внутренней переборкой и корзиной для мелких деталей. Предназначена для охлаждения пальцев, валов, втулок, роликов в масле или воде. Четыре колеса с тормозами обеспечивают лёгкое перемещение и надёжную фиксацию. Идеальна для термических цехов, автосервисов и мастерских.

#3D_модель 3D Модели 3D модель закалочной ванны dxf step ванна закалочная на колёсиках ванна термической обработки Деталировка закалочная ванна мобильная сборочный чертеж

Автор

user-0985417

Дата

22.07.2026

Язык

Русский

Состав

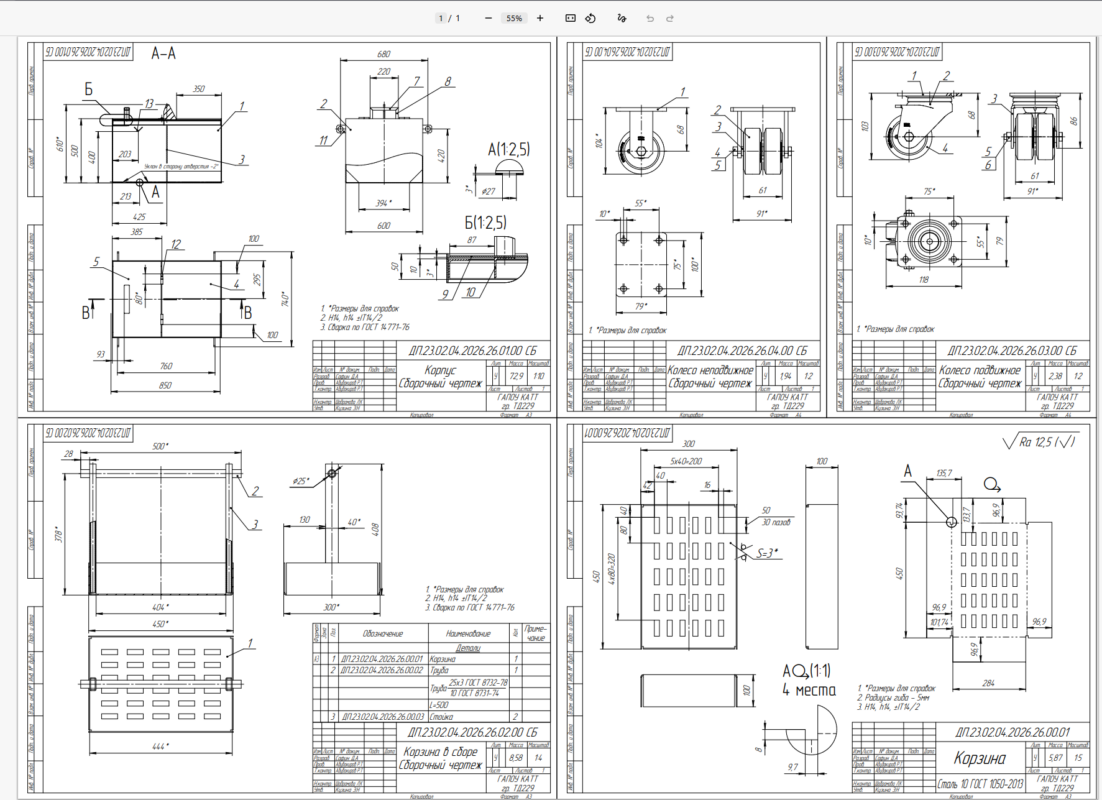

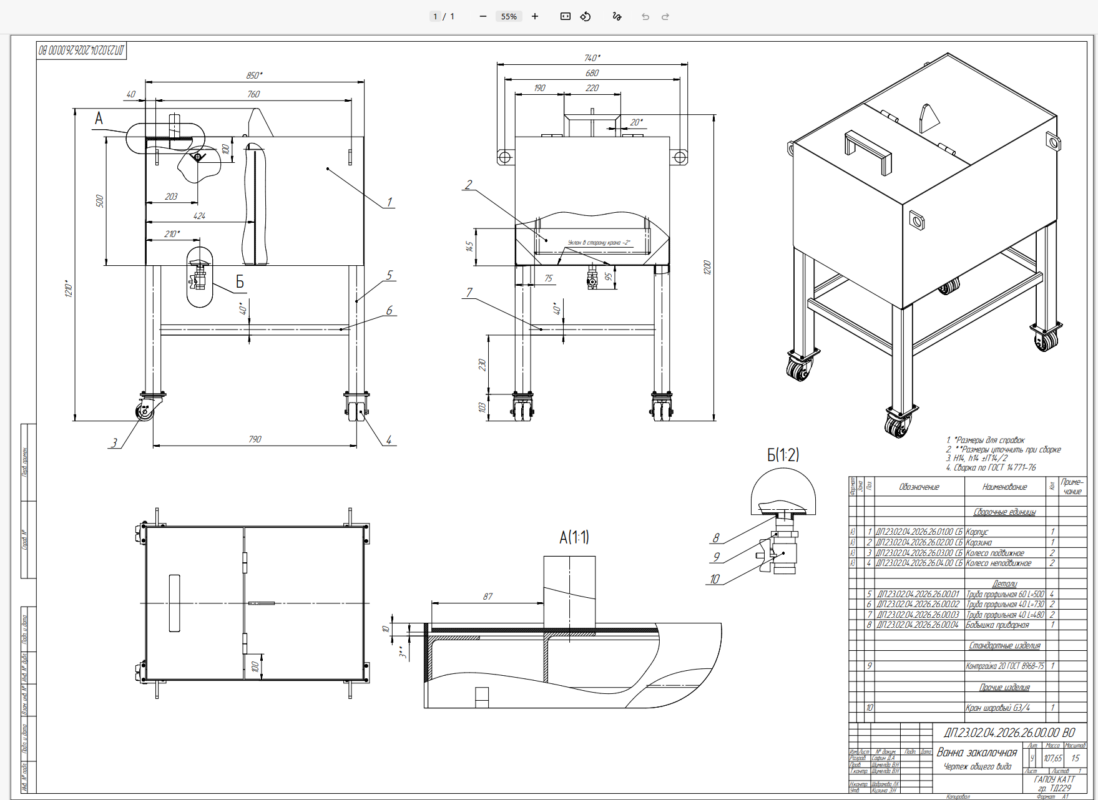

3D Сборка в step, чертежи согласно списка файлов, Спецификация

Софт

STEP / IGES 21

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - СМ.В.01.001.dxf
  - СМ.В.01.003.dxf
  - СМ.В.01.004.dxf
  - СМ.В.01.005.dxf
  - СМ.В.01.006.dxf
  - СМ.В.01.016.dxf
  - СМ.В.01.018.dxf
  - СМ.В.01.020.dxf
  - СМ.В.02.001.dxf
- - - - ALEV_100_15K_G15.m3d
      - ALEV_G15(ALEV_100_15K_372961).a3d
      - ALEV_G15(ALEV_100_15K_372961)_1.a3d
      - AM_BOD_12x110x8_K.m3d
      - BOD-ALEV_100K_587618.a3d
      - GH-BOD_100_G15.m3d
    - - ALEV_100_15K_G15.m3d
      - ALEV_G15(ALEV_100_15K_372961).a3d
      - ALEV_G15(ALEV_100_15K_372961)_1.a3d
      - AM_LHD_12x104x5_D_25_K.m3d
      - GH-LHD_100_G15.m3d
      - LHD-ALEV_100K_690404.a3d
  - - snapshots.lwx
  - Ванна закалочная.a3d
  - Ванна закалочная2.a3d
  - Втулка петли.m3d
  - Контргайка 20 ГОСТ 8968-75.m3d
  - Корзина.m3d
  - Корзина в сборе.a3d
  - Корпус.a3d
  - Корыто.m3d
  - Кран G1_2 шар, бабочк__.m3d
  - Кран шаровый G3_4.a3d
  - Кронштейн.m3d
  - Опора@_Лист $d 3 ГОСТ 19903-2015;С235 ГОСТ 27772-2015$@_80 x 80 S = 3 мм.m3d
  - Опора@_Лист $d 3 ГОСТ 19903-2015;С235 ГОСТ 27772-2015$@_80 x 80 S = 3 мм_7.m3d
  - Опора@_Лист $d 3 ГОСТ 19903-2015;С235 ГОСТ 27772-2015$@_80 x 80 S = 3 мм_8.m3d
  - Опора@_Лист $d 3 ГОСТ 19903-2015;С235 ГОСТ 27772-2015$@_80 x 80 S = 3 мм_9.m3d
  - Ось петли.m3d
  - Патрубок.m3d
  - Перегородка.m3d
  - Перекладина.m3d
  - Перекладина@_Труба $d 40x20x3 ГОСТ 8645-68;Ст3сп ГОСТ 13663-86 $@_L = 480 мм.m3d
  - Перекладина@_Труба $d 40x20x3 ГОСТ 8645-68;Ст3сп ГОСТ 13663-86 $@_L = 480 мм_6.m3d
  - Перекладина@_Труба $d 40x20x3 ГОСТ 8645-68;Ст3сп ГОСТ 13663-86 $@_L = 730 мм.m3d
  - Перекладина@_Труба $d 40x20x3 ГОСТ 8645-68;Ст3сп ГОСТ 13663-86 $@_L = 730 мм_5.m3d
  - Петля 16х80.a3d
  - Пластина@_Лист $d 3 ГОСТ 19903-2015;С235 ГОСТ 27772-2015$@_588 x 374 S = 3 мм.m3d
  - Пластина@_Лист $d 3 ГОСТ 19903-2015;С235 ГОСТ 27772-2015$@_588 x 458 S = 3 мм.m3d
  - СМ.В.00.000 СБ Ванна закалочная.a3d
  - СМ.В.00.000 СБ Ванна закалочная.stp
  - Стенка.m3d
  - Стойка.m3d
  - Стойка_4.m3d
  - Стойка_11.m3d
  - Стойка_12.m3d
  - Труба.m3d
  - Труба@_Труба $d 25x3 ГОСТ 8732-78;10 ГОСТ 8731-74$@_L = 500 мм.m3d
  - Уголок@_Уголок $d 40x3 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@_L = 474 мм.m3d
  - Уголок@_Уголок $d 40x3 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@_L = 514 мм.m3d
  - Уголок@_Уголок $d 40x3 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@_L = 514 мм_2.m3d
  - Уголок@_Уголок $d 40x3 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@_L = 514 мм_3.m3d
  - Уголок@_Уголок $d 40x3 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@_L = 844 мм.m3d
  - Уголок@_Уголок $d 40x3 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@_L = 844 мм_1.m3d
  - Упор.m3d
  - Упор@_Уголок $d 45x3 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@_L = 65 мм.m3d
  - Упор@_Уголок $d 45x3 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@_L = 65 мм_10.m3d
  - корпус 3_4.m3d
- - (спец)Ванна закалочнаяДП.23.02.04.2026.26.00.00.cdw
  - (спец)Ванна закалочнаяДП.23.02.04.2026.26.00.00.pdf
  - Ванна закалочная.cdw
  - Ванна закалочная.pdf
  - Колесо неподвижное.cdw
  - Колесо неподвижное.pdf
  - Колесо подвижное.cdw
  - Колесо подвижное.pdf
  - Корзина.cdw
  - Корзина.pdf
  - Корзина в сборе.cdw
  - Корзина в сборе.pdf
  - Корпус.cdw
  - Корпус.pdf
  - Общий А1.pdf
- СМ.В.00.000 СБ Ванна закалочная.stp
