Барботажная ванна предназначена для проведения закалки металлических изделий в водополимерной закалочной среде с одновременным пневматическим перемешиванием рабочей жидкости.
При длительном нахождении ванны без эксплуатации водополимерная среда может расслаиваться, вследствие чего концентрация полимера в различных частях объёма становится неоднородной. Это может привести к изменению свойств закалочной среды и, как следствие, к нестабильности результатов термической обработки изделий.
Для предотвращения расслоения и поддержания равномерного состава рабочей среды ванна оснащена встроенной системой пневматического перемешивания - барботажа.

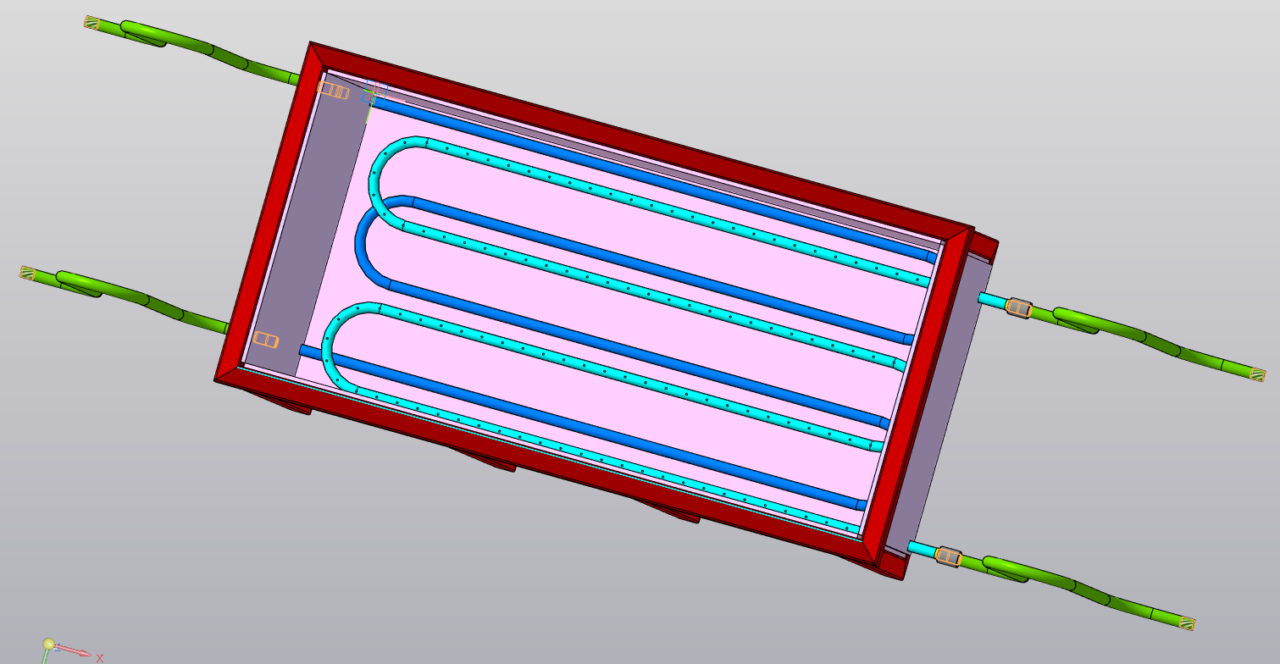

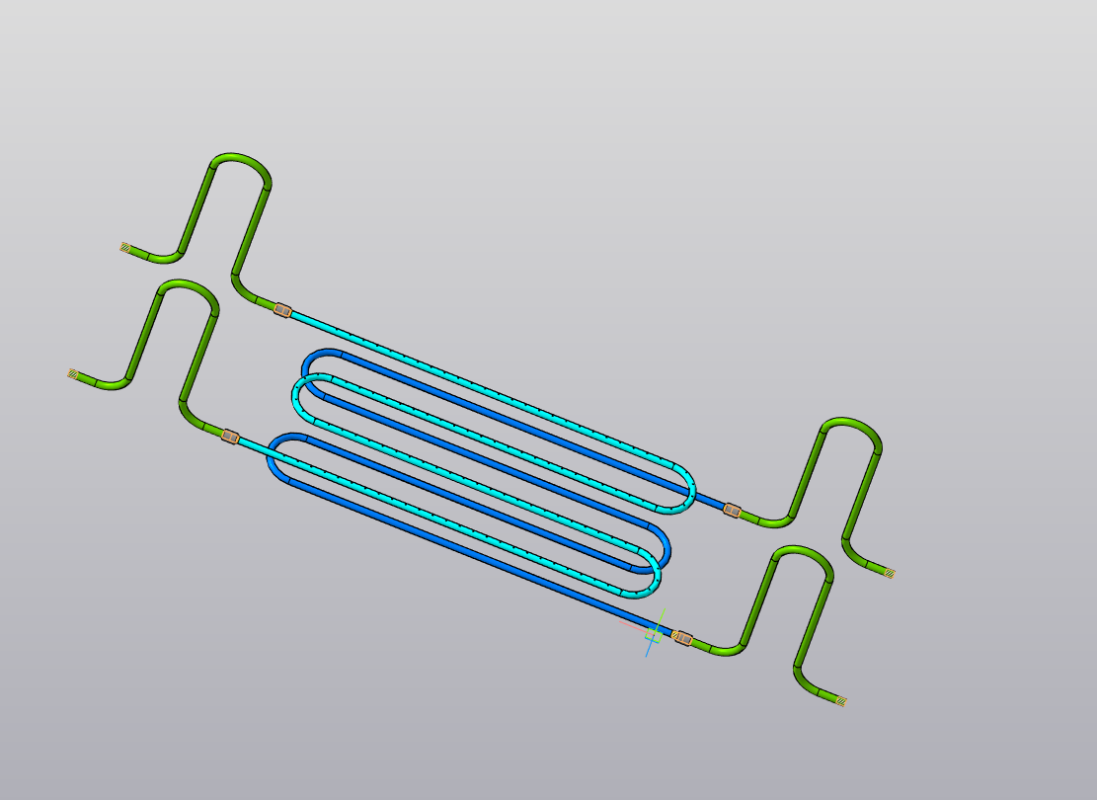

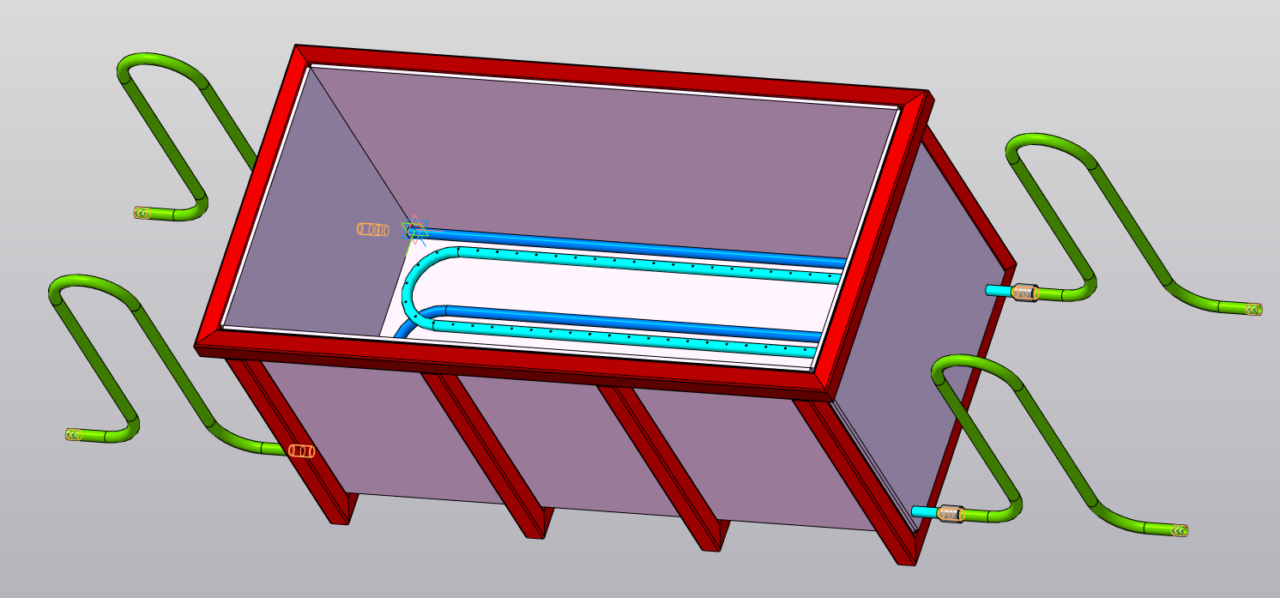

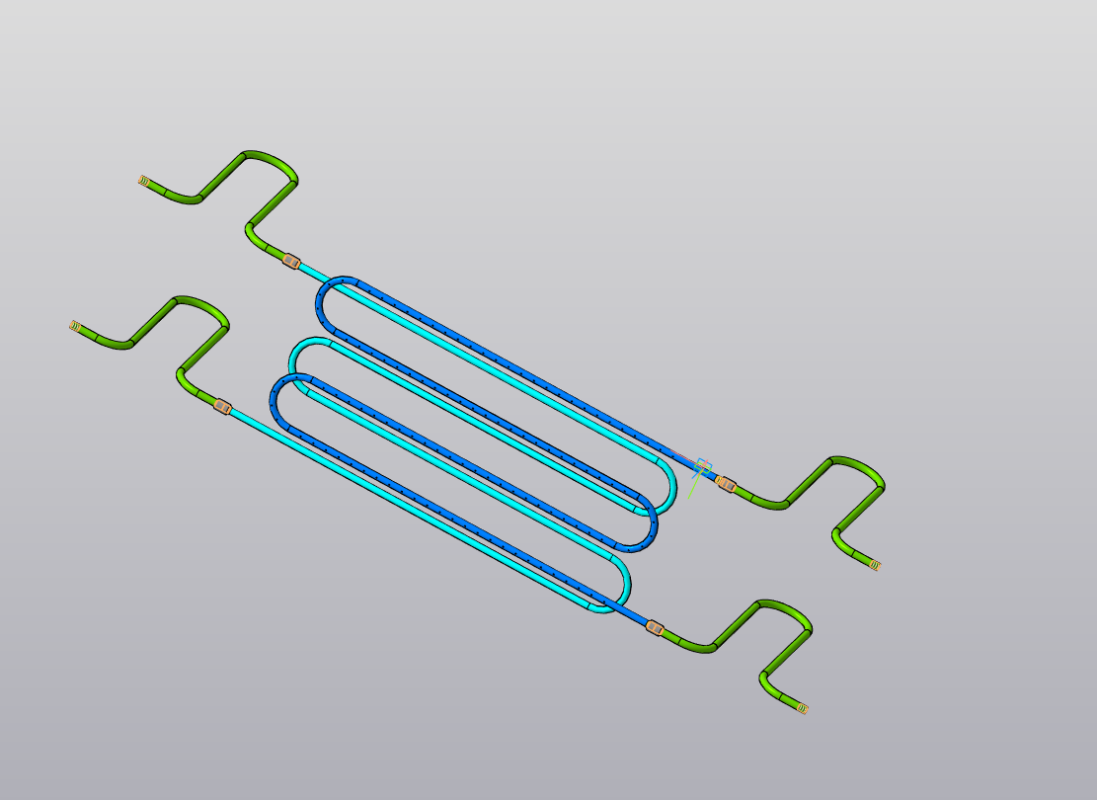

Система барботажа выполнена в виде двух внутренних контуров из трубопроводов с равномерно расположенными отверстиями. При подаче сжатого воздуха через входные патрубки воздух распределяется по внутренним контурам и выходит через отверстия в виде большого количества мелких пузырьков. Поднимающиеся пузырьки создают циркуляцию жидкости и обеспечивают её постоянное перемешивание по всему рабочему объёму ванны.
Подача воздуха осуществляется через четыре входных патрубка размером 3/4 дюйма, обеспечивающих подачу воздуха в систему барботирования. Использование двух контуров позволяет обеспечить более равномерное перемешивание закалочной среды по всей длине и объёму ванны.
Таким образом, барботажная система предотвращает расслоение водополимерной среды, поддерживает однородность концентрации полимера и способствует сохранению стабильных характеристик закалочной жидкости в процессе эксплуатации.

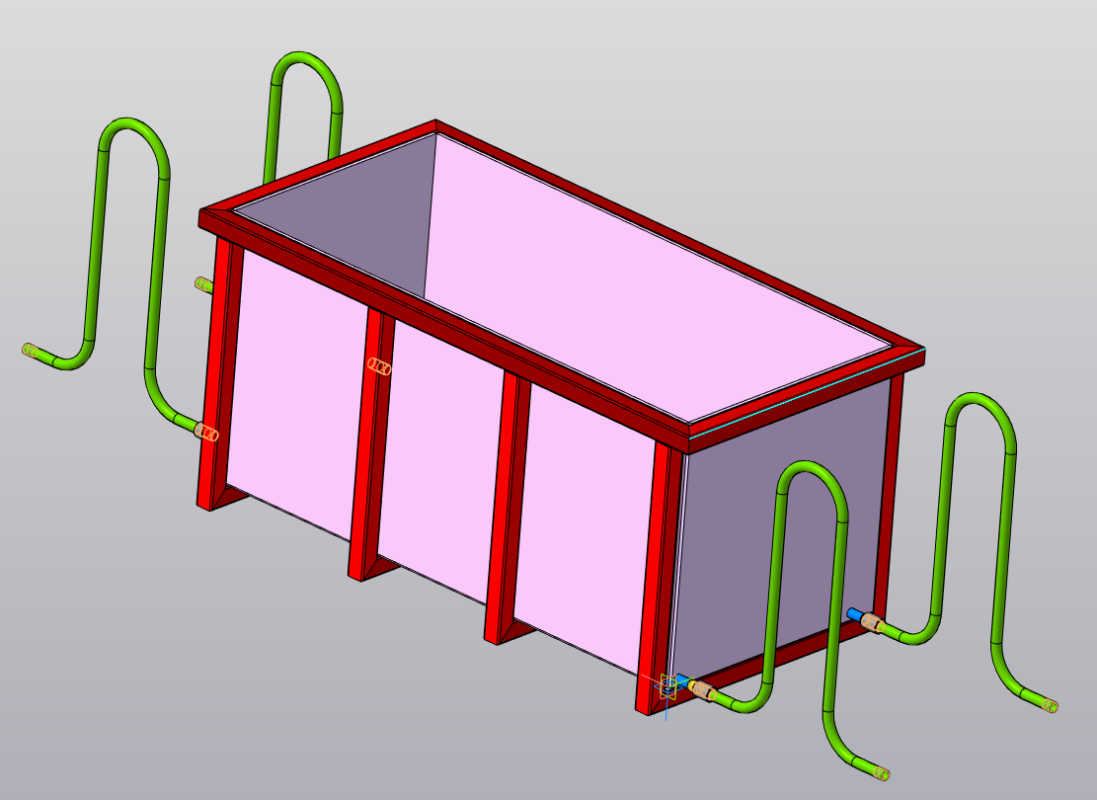

Ванна выполнена в виде жёсткой сварной конструкции с несущим металлическим каркасом.
Полезный объём ванны составляет 800 литров.
Габаритные размеры ванны без учёта затворов составляют 700 × 700 × 1500 мм.
