Трехвалковый станок

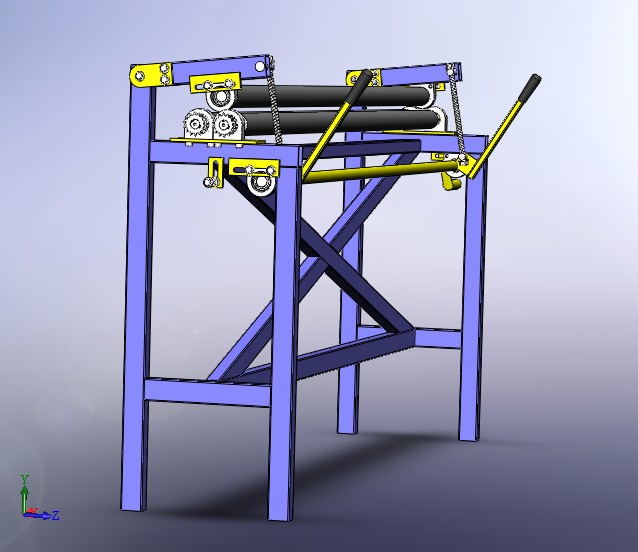

Трехвалковый станок - используется для гибки листового металла на валках. Предназначен для изготовления труб различного диаметра, а также элементов имеющих радиусы таких как конек кровли, желоба водосточной системы и т.д. Толщина листа до 0,7 мм и шириной до 2000 мм. Станок прост в эксплуатации и требует минимального обслуживания, имеет напольное исполнение. Станок не требует электроэнергии, все работы выполняются за счет рычажно-мускульной силы.

Состав: Сборочный чертеж, Вал 2050, Корпус под вал, Ось тяги

Софт: SolidWorks 2014

Сайт: www

Файлы:

вальцы/

вальцы/стойка передняя.SLDPRT

вальцы/Сборка корпуса вал врхSLDASM.SLDASM

вальцы/Сборка вала привод .SLDASM

вальцы/пластина рег.SLDPRT

вальцы/Сборка стойкиSLDASM.SLDASM

вальцы/комплект/

вальцы/комплект/М12 L30.SLDPRT

вальцы/комплект/комплект.SLDDRW

вальцы/комплект/М12 L35.SLDPRT

вальцы/комплект/комплект.PDF

вальцы/комплект/М12 L80.SLDPRT

вальцы/валы 2050.SLDDRW

вальцы/профтруба 40х60 2068.SLDPRT

вальцы/профтруба 40х60 кос.SLDPRT

вальцы/hexrf ght;bvf.SLDPRT

вальцы/стойка задн.SLDPRT

вальцы/вал врх 2050.SLDPRT

вальцы/Сборка прижыма.SLDASM

вальцы/рычаг прежима.SLDPRT

вальцы/ролик натяжытеля.SLDPRT

вальцы/basic internal retaining ring_am.sldprt

вальцы/Сборка вала врх.SLDASM

вальцы/вт зд ст.SLDPRT

вальцы/звезда.SLDDRW

вальцы/звезда.SLDPRT

вальцы/пл1.SLDPRT

вальцы/бобышка ручки.SLDPRT

вальцы/radial ball bearing_68_am.sldprt

вальцы/Сборка стойкиSLDASM.SLDDRW

вальцы/ось тяги.SLDPRT

вальцы/пдф/

вальцы/пдф/ось тяги.PDF

вальцы/пдф/Сборка рамы1.PDF

вальцы/пдф/звезда.PDF

вальцы/пдф/Сборка рамы.PDF

вальцы/пдф/Вальцы.PDF

вальцы/пдф/корпус под вал.PDF

вальцы/пдф/валы 2050.PDF

вальцы/short pitch roller chain wheel_s_iso.SLDDRW

вальцы/профтруба 40х60.SLDPRT

вальцы/8mm 18 12 14 kos.rp

вальцы/8mm 18 12 14 kos~.rp

вальцы/formed hex screw_am.sldprt

вальцы/профтруба 40х60 2148.SLDPRT

вальцы/шпилька.SLDPRT

вальцы/вал привод 2050.SLDPRT

вальцы/radial ball bearing_68_am.SLDDRW

вальцы/ручка1.SLDPRT

вальцы/приживное.SLDPRT

вальцы/Сборка рамы1.SLDDRW

вальцы/ролик потдержки.SLDPRT

вальцы/ПЕРЕМЫЧКА 100Х50.SLDPRT

вальцы/натяжытель2.SLDPRT

вальцы/ось тяги малая.SLDPRT

вальцы/Сборка вала.SLDASM

вальцы/Сборка рамы.SLDASM

вальцы/Сборка рамы.SLDDRW

вальцы/бобышка ручки 1.SLDPRT

вальцы/корпус под вал.SLDDRW

вальцы/heavy hex bolt_am.sldprt

вальцы/перемычка верх.SLDPRT

вальцы/корпус под вал.SLDPRT

вальцы/Сборка корпус + под.SLDASM

вальцы/Сборка дожыма.SLDASM

вальцы/ось тяги.SLDDRW

вальцы/бобышка вала прж.SLDPRT

вальцы/DXF/

вальцы/DXF/пластина рег(2шт).DXF

вальцы/DXF/корпус (8шт).SLDPRT

вальцы/DXF/ручка1.DXF

вальцы/DXF/корпус (8шт).DXF

вальцы/DXF/рег пл пр вала(4шт).DXF

вальцы/DXF/пл 2 (2шт).SLDPRT

вальцы/DXF/натяжытель.DXF

вальцы/DXF/рычаг прежима(2шт).DXF

вальцы/DXF/пл 2 (4шт).DXF

вальцы/short pitch roller chain wheel_s_iso.sldprt

вальцы/вал2050.SLDPRT

вальцы/перемычка низ.SLDPRT

вальцы/ручка.SLDPRT

вальцы/вал тяги.SLDPRT

вальцы/корпус под.SLDPRT

вальцы/рег пл пр вала.SLDPRT

вальцы/Сборка вала низ.SLDASM

вальцы/натяжытель.SLDPRT
