Упор прижимной планки

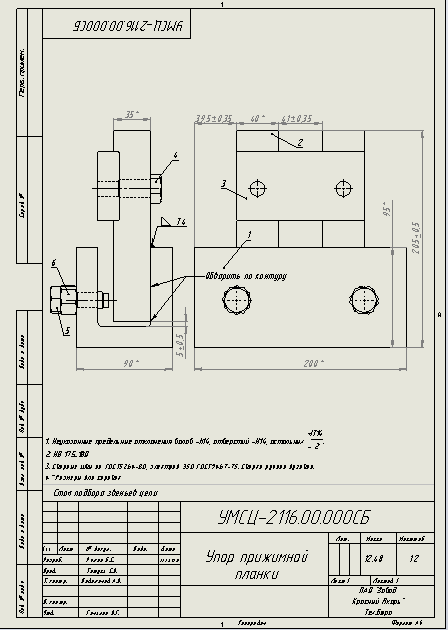

Упор прижимной планки служит для фиксации планки, которая фиксирует цепь, при ее калибровке. Упор жестко фиксирует планку, устраняет осевые перемещения и люфты.

Состав: 3D Сборка

Софт: SolidWorks 2018

Файлы:
УМСЦ-2116.00.001 Нижняя направляющая.SLDDRW
УМСЦ-2116.00.001 Нижняя направляющая.SLDPRT
Винт установочный М8 ГОСТ 11074-93.SLDPRT
УМСЦ-2116.00.000СБ Упор прижимной планки.SLDASM
УМСЦ-2116.00.003 Планка.SLDPRT
Болт М16-1,5x30 ГОСТ 7796-70.SLDPRT
УМСЦ-2116.00.000СБ Упор прижимной планки.SLDDRW
Болт М16-1,5x30 ГОСТ 7796-70.SLDDRW
УМСЦ-2116 Спецификация.SLDDRW
УМСЦ-2116.00.002 Стопорная планка.SLDDRW
Болт М16-1,5x35 ГОСТ 7796-70.SLDPRT
Сварка 4.SLDPRT
УМСЦ-2115.00.005 Гайка М20х2 m=10.SLDPRT
УМСЦ-2115.00.005 Гайка М16х1,5 m=15.SLDPRT
Сварка 3.SLDPRT
УМСЦ-2115.00.005 Гайка М20х2 m=18.SLDPRT
УМСЦ-2116.00.003 Планка.SLDDRW
УМСЦ-2116.00.002 Стопорная планка.SLDPRT
