Узел хранения концентрата пенообразователя

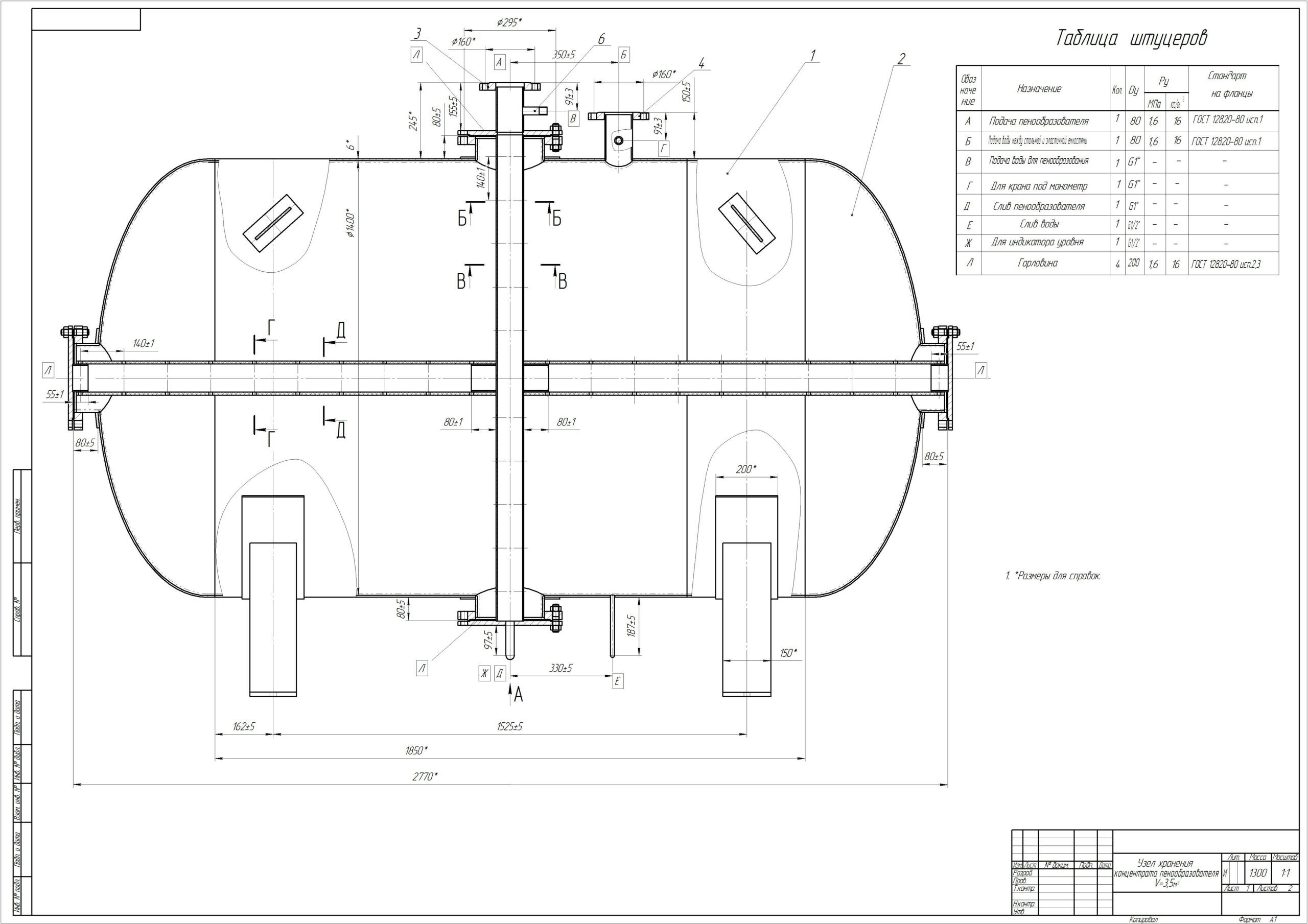

Узел хранения концентрата пенообразователя служит для нормативного запаса пенообразователя и дозирования в систему пожаротушения. В комплект узла хранения концентрата пенообразователя входит металлический резервуар, объемом 3,5 куб. м. (поз. 1), внутри которого располагается резиновый баллон (поз. 2), заполненный пенообразователем. Патрубок А (поз. 3) сообщается с баллоном, а патрубок Б (поз. 4) сообщается с пространством между баллоном и корпусом резервуара. Через патрубок В (поз. 6) в пенообразователь подается вода. Во время работы большая часть воды отводится в пространство между корпусом резервуара и баллоном. Происходит "выдавливание" содержимого баллона через штуцер Д поз. 5 в регулирующее устройство.

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D V15.2

Файлы:

Каталог / Машиностроение и механика / Узел хранения концентрата пенообразователя

Емкость для хранения пенообразователя\Емкость для хранения пенообразователя 3,5 м3.cdw
Емкость для хранения пенообразователя\Спецификация.spw
Емкость для хранения пенообразователя
