Вальцы правильные

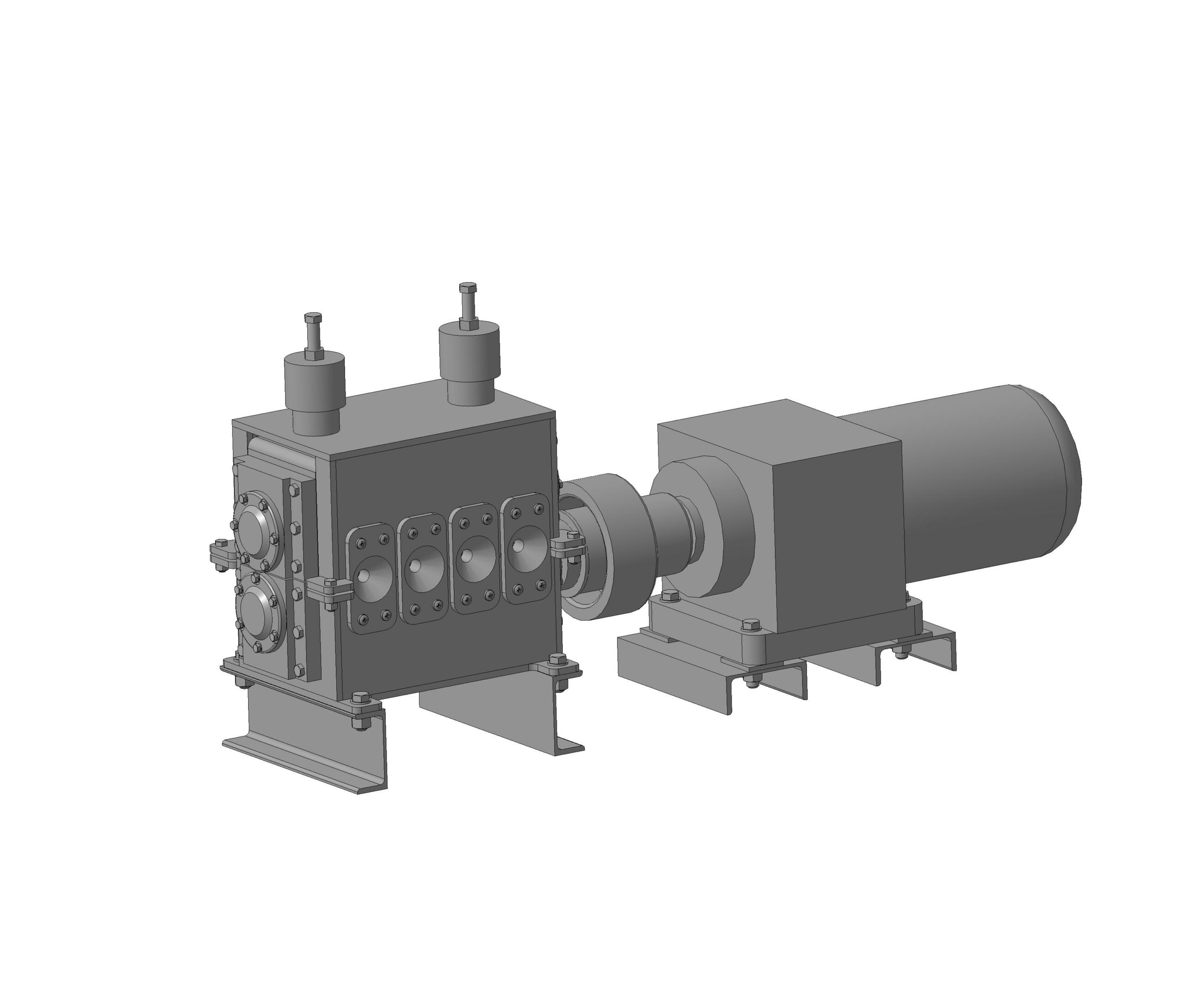

Вальцы правильные для правки круга диаметром 10 мм. Мощность привода 5 кВт, количество ручьев для правки 4 шт. Конструкция рассчитана на правку круга диаметром до 16 мм, поэтому изменив диаметры ручьев можно настроить машину для работы с кругом диаметром от 5 до 16 мм. Машина применяется для правки кусков круга бывших в употреблении для обеспечения возможности повторного использования.

Состав: 3d модели, сборочные чертежи, спецификации, деталировки, справочная информация по приводу Язык документа

Софт: КОМПАС-3D 16
