Ванна для консервации деталей

350

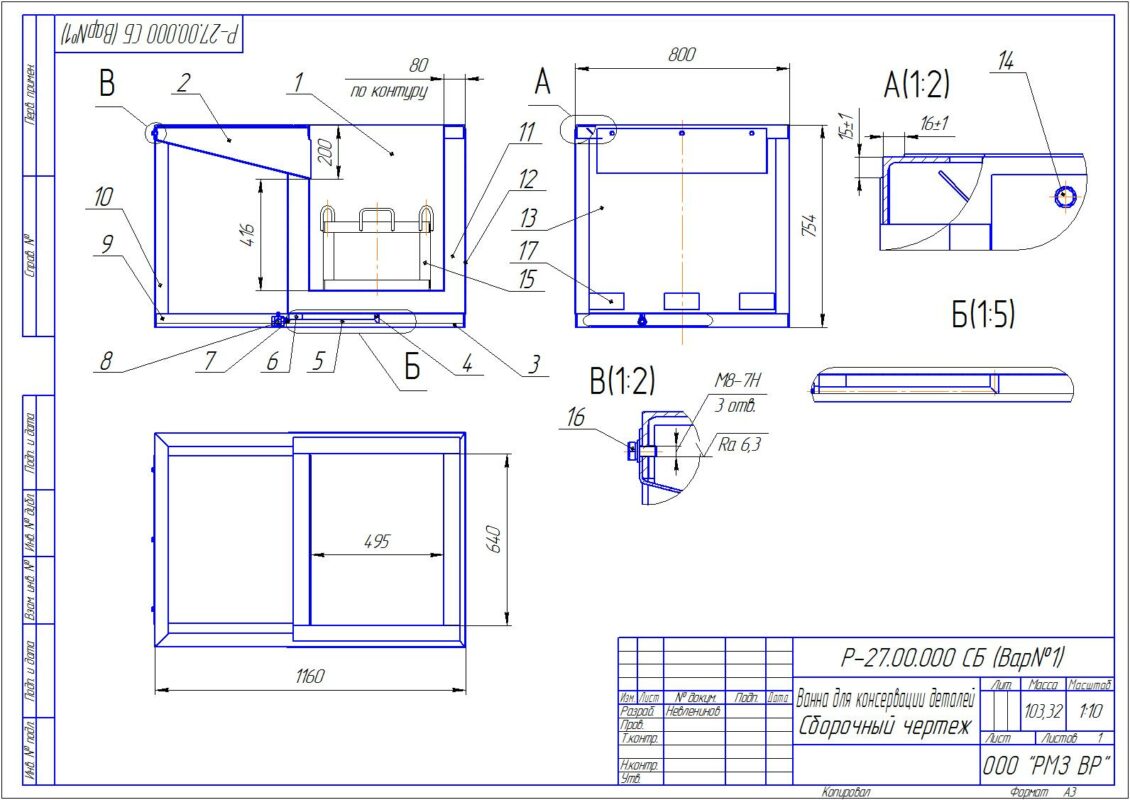

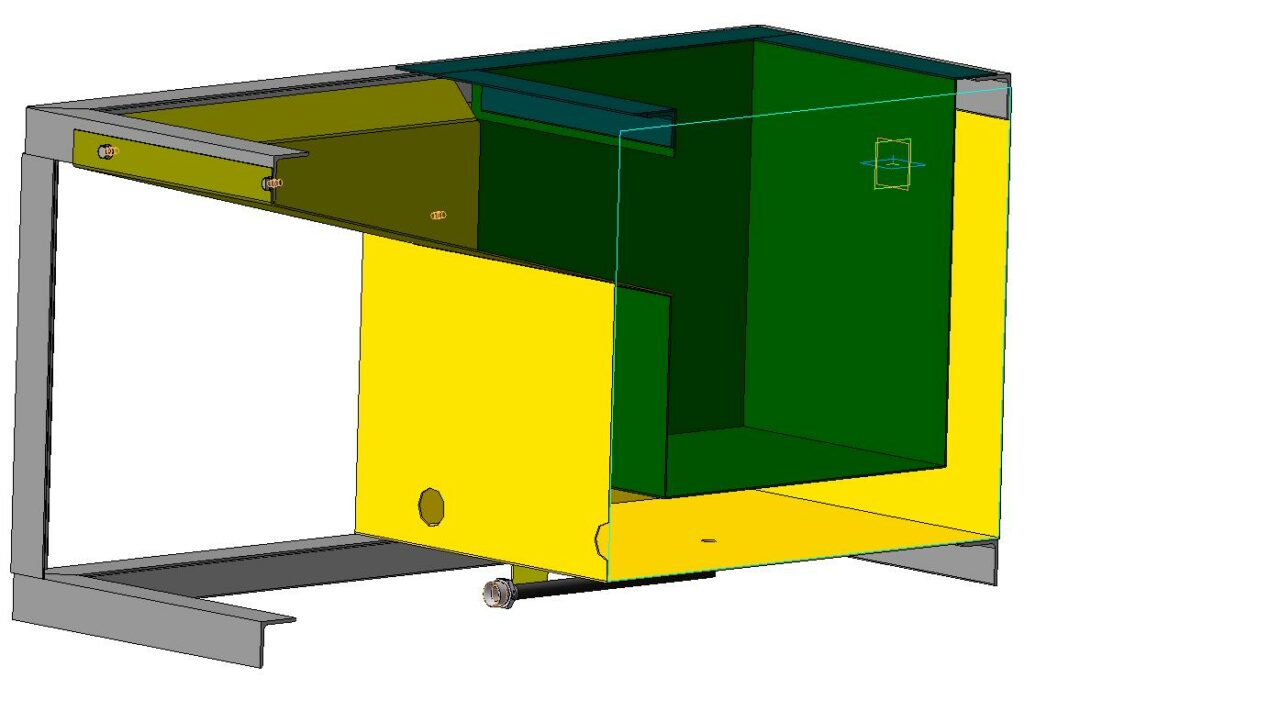

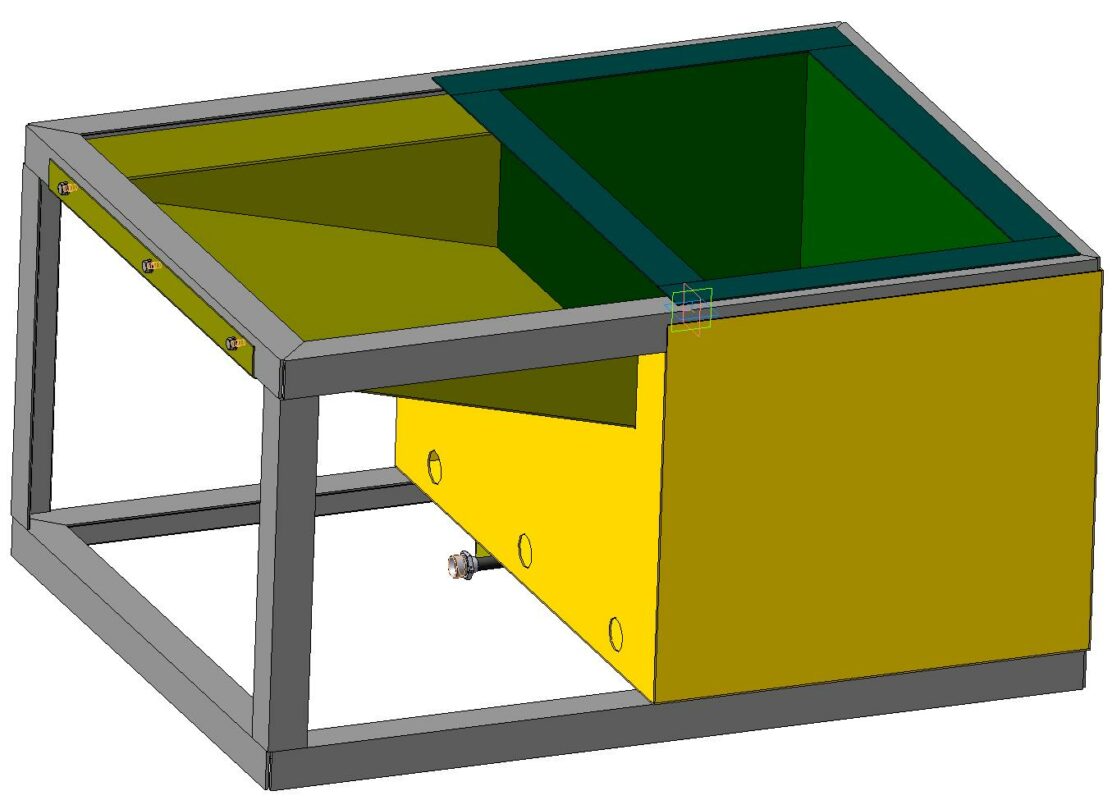

Ванна 1160х800х760, массой 105 кг предназначена для консервации токарных не окрашиваемых деталей (ЗИП) для различного оборудования. Консервант типа "пушсало" разогревают три покупных тэна по 1 кВт. Методом окунания опускают детали в "корзине", после обработки тэльфером вынимают корзину и оставляют над наклонным лотком для остывания и стекания излишков консерванта. После чего операция повторяется.

3D Модели Ванна консервация Производство

Автор

Андрей Ленин

Дата

11.04.2025

Язык

Русский

Состав

Модели 3Д сборок и деталей, комплект чертежей

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ч
- Р-27.00.000 - Ванна для консервации деталей 1.cdw
- Р-27.00.000 - Ванна для консервации деталей 1.jpg
- Р-27.00.000 - Ванна для консервации деталей(1).jpg
- Р-27.00.000 - Ванна для консервации деталей(2).jpg
- Р-27.00.000 - Ванна для консервации деталей.cdw

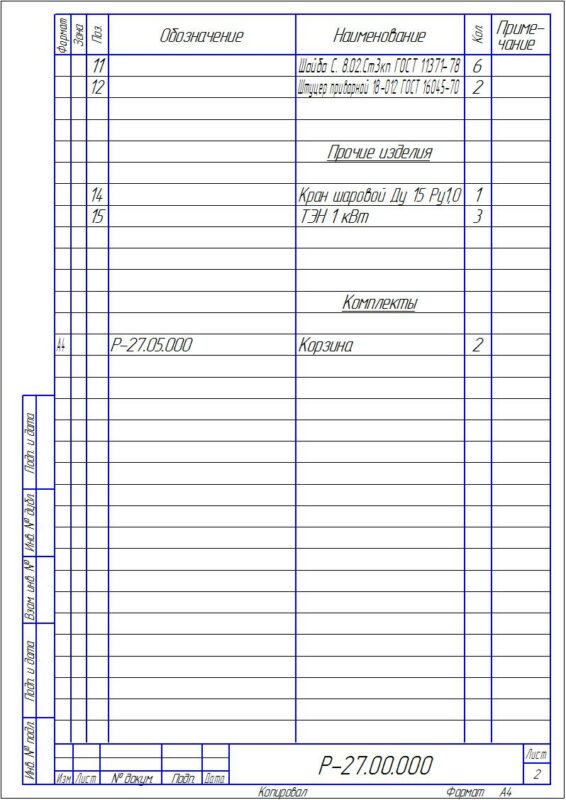

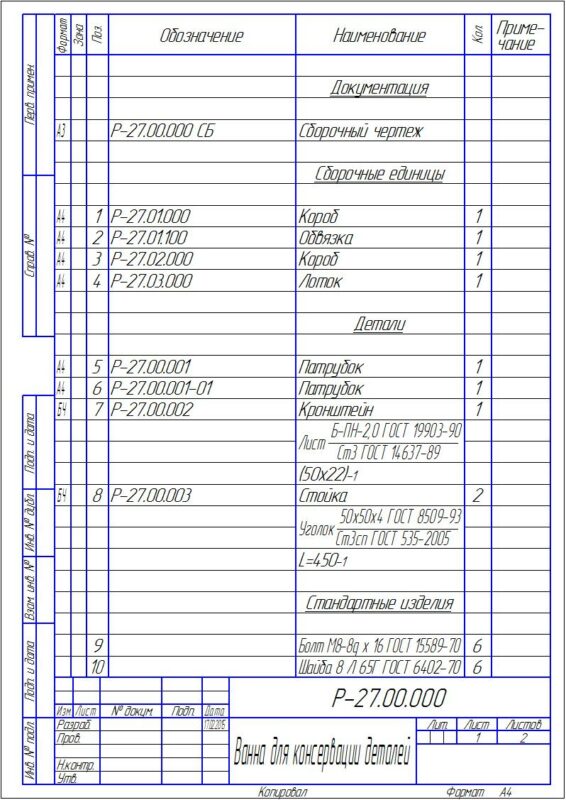

- Р-27.00.000 - Ванна для консервации деталей.spw
- Р-27.00.000Д - Ванна для консервации деталей.spw
- Р-27.00.000Д - Ванна для консервации деталей.xls
- Р-27.00.000Д СБ - Ванна для консервации деталей Сборочный чертеж ДОР.cdw
- Р-27.00.001 - Патрубок.cdw
- Р-27.00.001-01 - Патрубок.cdw
- Р-27.00.006-01 - Стойка.cdw
- Р-27.00.007 - Опора.cdw
- Р-27.01.000 - Короб.spw
- Р-27.01.000 СБ - Короб Сборочный чертеж.cdw
- Р-27.01.000Д - Короб (доработка).spw
- Р-27.01.000Д СБ - Короб (доработка) Сборочный чертеж.cdw
- Р-27.01.001 - Лист.cdw
- Р-27.01.003 - Дно.cdw
- Р-27.01.004 - Панель.cdw
- Р-27.01.005 - Полоса.cdw
- Р-27.01.006 - Усилитель.cdw
- Р-27.01.100 - Обвязка.spw
- Р-27.01.100 СБ - Обвязка Сборочный чертеж.cdw
- Р-27.01.101 - Пластина.cdw
- Р-27.01.101Д - Пластина.cdw
- Р-27.01.102 - Лист.cdw
- Р-27.01.102 - Пластина.cdw
- Р-27.01.102-01 - Пластина.cdw
- Р-27.01.105 - Пластина.cdw
- Р-27.01.106 - Косынка.cdw
- Р-27.02.000 - Короб.spw
- Р-27.02.000 СБ - Короб Сборочный чертеж.cdw
- Р-27.02.001 - Панель.cdw
- Р-27.02.002 - Дно.cdw
- Р-27.02.003 - Боковина.cdw
- Р-27.02.004 - Лист.cdw
- Р-27.02.100 - Обвязка.spw
- Р-27.02.100 СБ - Обвязка Сборочный чертеж.cdw
- Р-27.02.101 - Уголок.cdw
- Р-27.03.000 - Лоток.spw
- Р-27.03.000 СБ - Лоток Сборочный чертеж.cdw
- Р-27.03.001 - Лоток.cdw
- Р-27.03.001Д - Лоток.cdw
- Р-27.03.002 - Брызговик.cdw
- Р-27.05.000 - Корзина.cdw
- Р-27.05.000 - Корзина.spw
- Р-27.05.001 - Ручка.cdw
- Р-27.05.002 - Петля.cdw
- Р-27.05.100 - Обвязка.cdw
- Р-27.05.100 - Обвязка.spw
- Р-27.05.101 - Уголок.cdw
- Ручка.m3d
Антабка.m3d
Бр об Уголок 32х32х4 400.m3d
брус обвязки Уголок 32х32х4 600.m3d
Патрубок х45.m3d
Патрубок-01 х45.m3d
Платик.m3d
Р-27.00.000 - Ванна для консервации деталей..jpg
Р-27.00.000 - Ванна для консервации деталей.a3d
Р-27.00.000 - Ванна для консервации деталей.jpg
Р-27.00.000 Д - Ванна для консервации деталей.a3d
Р-27.00.001 - Лист.m3d
Р-27.00.002 - Лист.m3d
Р-27.00.004 - Панель.m3d
Р-27.00.005 - Дно.m3d
Р-27.00.006 - Стойка.m3d
Р-27.00.006-01 - Стойка.m3d
Р-27.00.007 - Опора.m3d
Р-27.01.000 - Короб дор.a3d
Р-27.01.000 - Короб.a3d
Р-27.01.003 - Дно.m3d
Р-27.01.003 - Усилитель.cdw
Р-27.01.100 - Обвязка.a3d
Р-27.01.101 - Лист.m3d
Р-27.01.101 - Пластина.m3d
Р-27.01.101-01 - Лист.m3d
Р-27.01.102 - Лист.m3d
Р-27.01.102 - Пластина.m3d
Р-27.01.102-01 - Пластина.m3d
Р-27.01.103 - Полоса.m3d
Р-27.01.104 - Пластина.m3d
Р-27.01.105 - Пластина.m3d
Р-27.01.106 - Косынка.m3d
Р-27.02.000 - Короб.a3d
Р-27.02.100 - Обвязка.a3d
Р-27.02.101 - Уголок.m3d
Р-27.02.101-01 - Уголок.m3d
Р-27.03.000 - Лоток.a3d
Р-27.03.001 - Лоток.m3d
Р-27.03.001Д - Лоток.m3d
Р-27.03.002 - Брызговик.m3d
Р-27.03.002-01 - Брызговик.m3d
Р-27.05.000 - Корзина.a3d
Р-27.05.001 - Стойка.cdw
Р-27.05.002 - Пластина.m3d
Р-27.05.004 - Пластина.cdw
Р-27.05.100 - Обвязка.a3d
Сборка Опора.a3d
Стойка40х40х4 176.m3d
Уголок 40х40х4 400.m3d
Уголок 40х40х4 600.m3d
Уголок 40х40х4.m3d
Усилитель.m3d
Фрагмент.frw
Чертеж.cdw
