Вертикальный эксцентриковый защелкивающийся зажим-кламп с предохранительным замком

1
5
1018
7
0
30

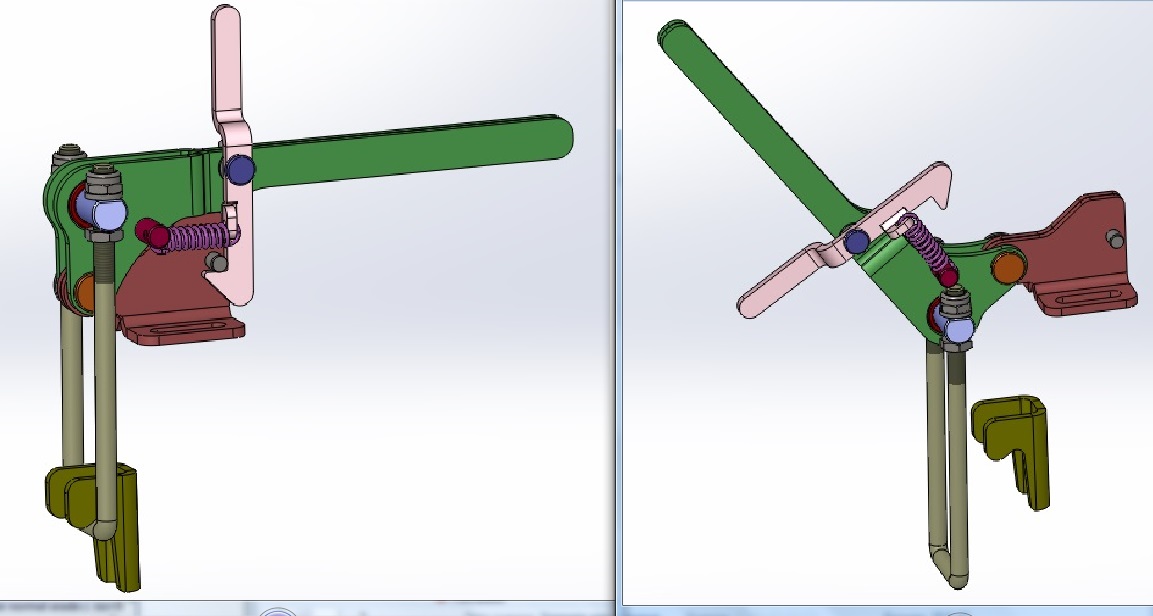

Вертикальный эксцентриковый защелкивающийся зажим-кламп с предохранительным замком. Эксцентриковый зажим-кламп может быть использован для сварочных кондукторов, дверок и крышек с застежкой.
Стационарный эксцентриковый сварочный зажим-кламп предназначен для фиксации элементов кондуктора (дверок, откидных рам, крышек футляров, ящиков и кейсов, автомобильных капотов и т.д.).
К несущей плоскости зажим крепится при помощи двух болтов, к подвижной части крепится крюк (защёлка) с помощью сварки или одного болта. В конструкции зажима предусмотрен предохранитель, который состоит из оси, рычага и пружины. При защёлкивании, которое происходит автоматически благодаря конструкции рычага, пружина придерживает рычаг, и таким образом исключает самопроизвольное откреплении зажима.

Техническая характеристика зажима:
- максимальное усилие, кг 318
- вес, кг 0,35
- габариты, ВхШхД, мм 169х42х162
- длина скобы, мм 113
- диаметр скобы, мм 6 (резьба М6)
- длина рычага, мм 113
- наличие предохранителя - есть
- возможность регулировки рабочей длины скобы - есть
- рабочая длина скобы (межосевое расстояние), мм 84...96
