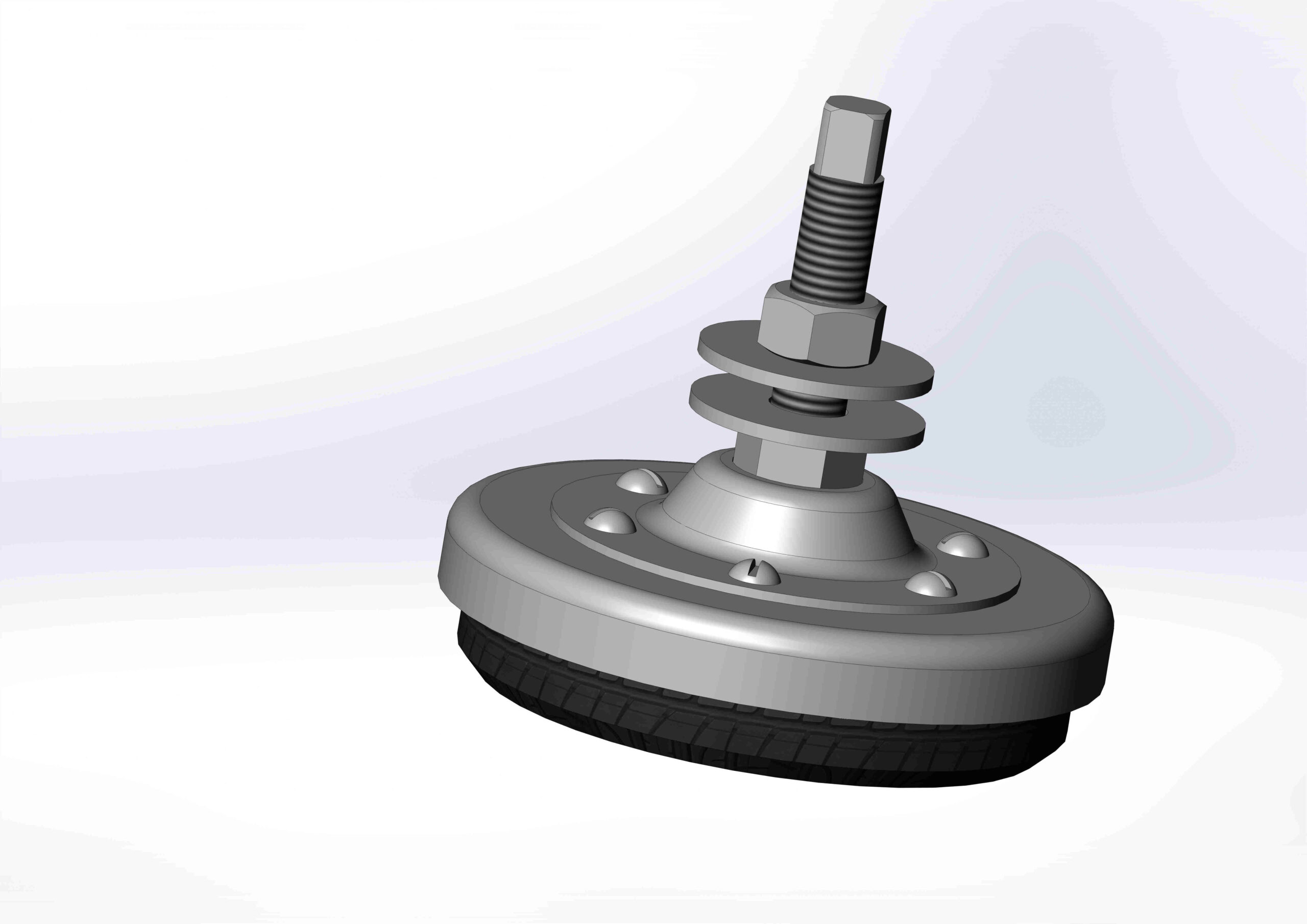

Виброопора ОВ-31

Виброизолирующая опоры ОВ-31 с регулирующим винтом с метрической резьбой М16 предназначена для пассивной и активной виброизоляции станков среднего размера высокой и нормальной точности с жесткими станинами при наличии колебаний.
Технические характеристики:
-рабочий диапазон нагрузок: от 250 кг до 4500 кг;
-высота: 130 мм
-предел регулирования по высоте: 15,6 мм
-диаметр шпильки: 16 мм
Корпус выполнен из стали 3сп ГОСТ 380-2005.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2016

Просмотр файлов
Виброопора ОВ-31/Виброопора ОВ-31_винт.SLDPRT
Виброопора ОВ-31/Виброопора ОВ-31_Гайка М16.SLDPRT
Виброопора ОВ-31/Виброопора ОВ-31_крышка.SLDPRT
Виброопора ОВ-31/Виброопора ОВ-31_основание.SLDPRT
Виброопора ОВ-31/Виброопора ОВ-31_резинометаллический элемент.SLDPRT
Виброопора ОВ-31/Виброопора ОВ-31_СБ.SLDASM
Виброопора ОВ-31/Винт М6х14 ГОСТ 17473-80.SLDPRT
Виброопора ОВ-31/Гайка М16 ГОСТ 5915.SLDPRT
Виброопора ОВ-31/Шайба 16.01 ГОСТ 6958-78.SLDPRT
Виброопора ОВ-31
