Вибросито ВС-1

Вибросито ВС-1

775

200

Вибросито ВС-1.
Производительность от 2 до 6 т/ч.
Номинальная частота вращения ротора, об/мин 3000
Номинальная потребляемая мощность кВт 0,40
Напряжение питания В 220
Габаритные размеры 1200х1000х850 мм.

3D Модели вибромашины Вибросито

Автор

Владимир

Дата

10.01.2019

Язык

Русский

Состав

3D Сборка, Модели компонентов сборки, Чертежи моделей, Сборочный чертеж

Софт

КОМПАС-3D 17.1 Как открыть?

Содержимое архива

Станина
- Труба 40 x 1,2 x 10 ГОСТ 10704-91 _ Вибросито ВС1000.m3d
- Труба 40х40х2,5х1000 ГОСТ 8639-82 _ Вибросито ВС1000.m3d
- Пружина _ Вибросито ВС1000.m3d
- Пластина 80х80х3 _ Вибросито ВС1000.m3d
- Чертежи
  - Сборка Станина _ Вибросито ВС1000.cdw
  - Труба 40х40х2,5х650 ГОСТ 8639-82 _ Вибросито ВС1000.cdw
  - Труба 40 x 1,2 x 10 ГОСТ 10704-91 _ Вибросито ВС1000.cdw
  - Косынка 100х100х3 _ Вибросито ВС1000.cdw
  - Пластина 80х80х3 _ Вибросито ВС1000.cdw
  - Труба 40х40х2,5х920 ГОСТ 8639-82 _ Вибросито ВС1000.cdw
  - Труба 40х40х2,5х1000 ГОСТ 8639-82 _ Вибросито ВС1000.cdw
- Труба 40х40х2,5х650 ГОСТ 8639-82 _ Вибросито ВС1000.m3d
- Косынка 100х100х3 _ Вибросито ВС1000.m3d
- Труба 40х40х2,5х920 ГОСТ 8639-82 _ Вибросито ВС1000.m3d
- Сборка Станина _ Вибросито ВС1000.a3d
Желоб
- Желоб нижний стенка _ Вибросито ВС1000.cdw
- Желоб нижний стенка _ Вибросито ВС1000.m3d
- Желоб нижний _ Вибросито ВС1000.cdw
- Желоб нижний _ Вибросито ВС1000.m3d
Вибратор ИВ-99Б У2
- наклейка.frw
- Корпус.m3d
- наклейка.jpg
- Вибратор ИВ-99Б У2.a3d
Сито
- Уголок торцевой 50x50x4х990 ГОСТ 8509-93 _ Вибросито ВС1000.m3d
- Желоб верхний _ Вибросито ВС1000.m3d
- Уголок 50x50x4х1200 ГОСТ 8509-93 _ Вибросито ВС1000.m3d
- Уголок 50x50x4х192 ГОСТ 8509-93 _ Вибросито ВС1000.m3d
- Уголок 50x50x4х20 ГОСТ 8509-93 _ Вибросито ВС1000.m3d
- Косынка 80х80х3 _ Вибросито ВС1000.m3d
- Пластина прижимная 38х904х3 _ Вибросито ВС1000.m3d
- Борт боковой 150х1000х2 _ Вибросито ВС1000.m3d
- Сборка Сито _ Вибросито ВС1000.a3d
- Уголок с разделкой 50x50x4х990 ГОСТ 8509-93 _ Вибросито ВС1000.m3d
- Чертежи
  - Пластина прижимная 38х990х3 _ Вибросито ВС1000.cdw
  - Пластина прижимная 38х904х3 _ Вибросито ВС1000.cdw
  - Борт боковой 150х1000х2 _ Вибросито ВС1000.cdw
  - Косынка 80х80х3 _ Вибросито ВС1000.cdw
  - Желоб верхний _ Вибросито ВС1000.cdw
  - Сборка Сито _ Вибросито ВС1000.cdw
  - Уголок с разделкой 50x50x4х990 ГОСТ 8509-93 _ Вибросито ВС1000.cdw
  - Пластина 200х1000х3 _ Вибросито ВС1000.cdw
  - Борт задний 150х996х2 _ Вибросито ВС1000.cdw
  - Уголок 50x50x4х192 ГОСТ 8509-93 _ Вибросито ВС1000.cdw
- Борт задний (1)150х996х2 _ Вибросито ВС1000.m3d
- Пластина прижимная 38х990х3 _ Вибросито ВС1000.m3d
- Сетка.m3d
- Пластина 200х1000 _ Вибросито ВС1000.m3d
- Борт задний 150х996х2 _ Вибросито ВС1000.m3d

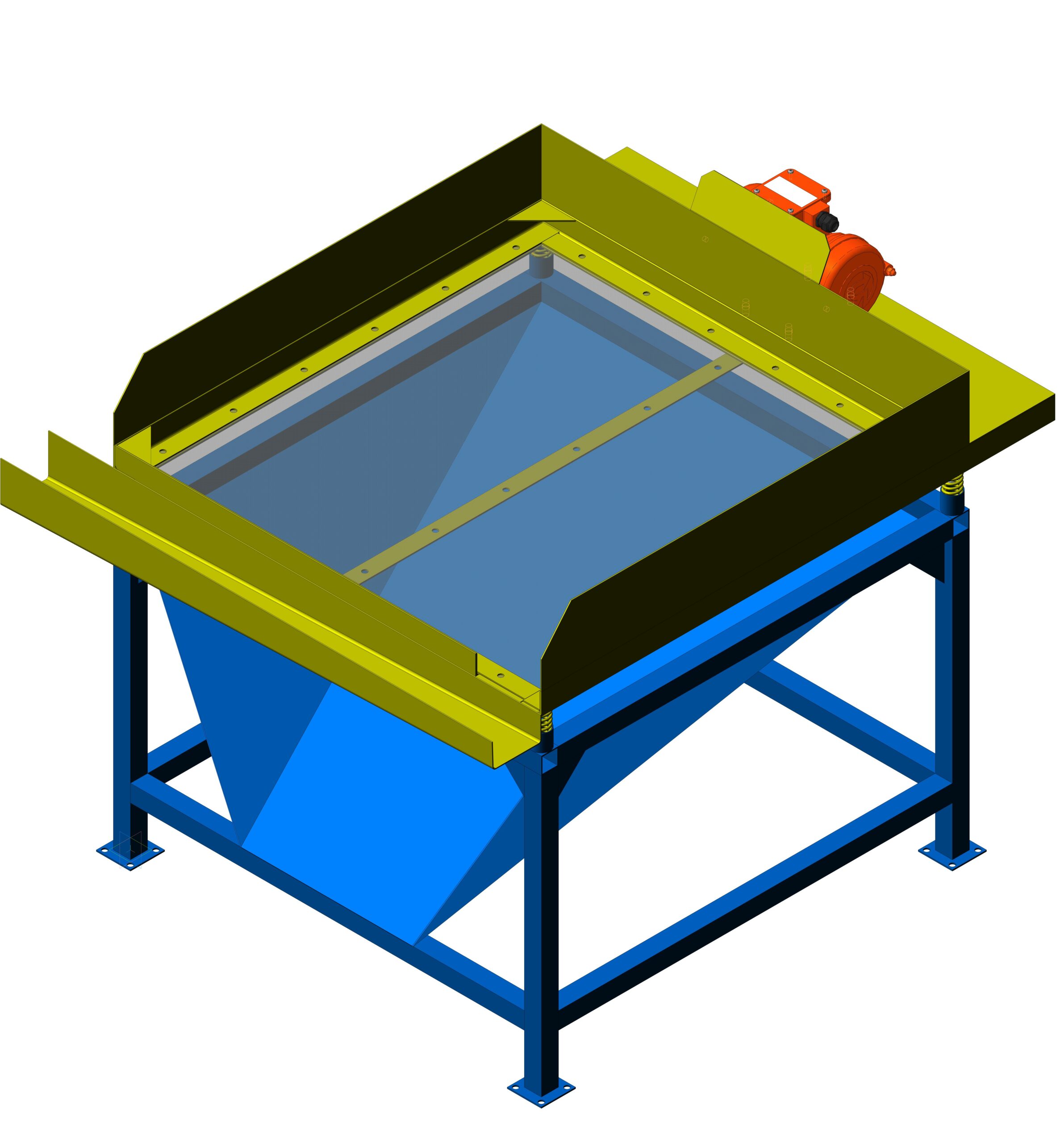

Сборка Вибросито ВС1000 _ Вибросито ВС1000.cdw
Сборка Вибросито ВС1000 _ Вибросито ВС1000.a3d
Сборка Вибросито ВС1000 _ Вибросито ВС1000.jpg

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
