Вибростол галтовочный

Галтовочный вибростол предназначен для очистки мелкого и среднего литья и применяется в цехах массового, серийного и мелкосерийного производства. Очистка литья происходит во время его перемещения материала в баке, во время которого отливки удаляются и трутся друг о друга. Вибростолы галтовочные применяются для шлифования и полирования деталей, очистка деталей от загрязнений, удаление окалин и облоя после литья деталей и проч.

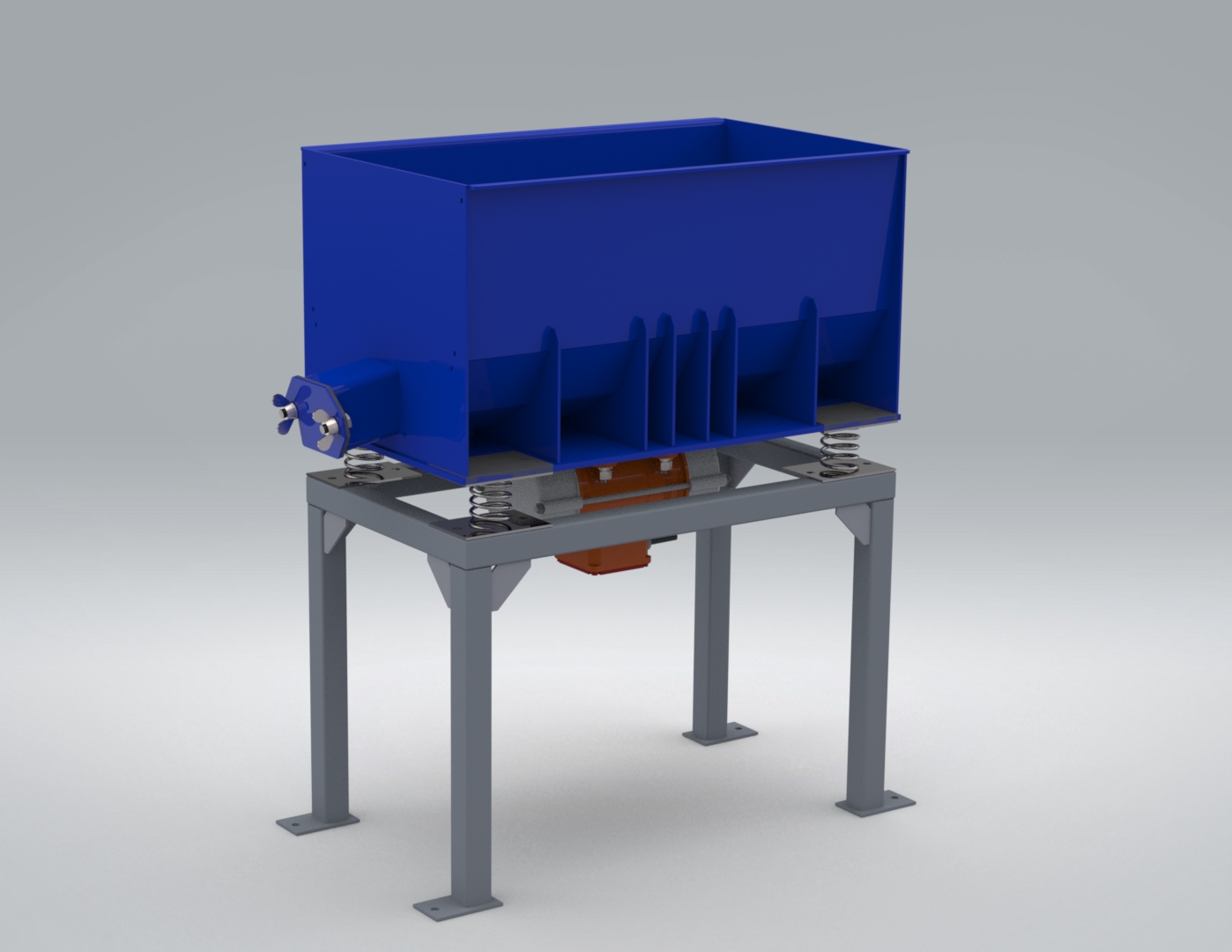

Вибростол галтовочный ВГЛ-80
ДхШхВ 700х935х440
масса 68кг
Марка вибратора ИВ-99

Состав: Сборочные чертежи, деталировка (полная). Спецификация, ЗD-модель.

Софт: SolidWorks 2021 SP3

Файлы:
221014-01.010.07_Профиль.SLDPRT
221014-01.010.05_Стенка.SLDPRT
221014-01.020.00_Тумба.SLDDRW
221014-01.010.06_Ребро.SLDDRW
221014-01.010.00_Ванна(Проработка).SLDPRT
221014-01.010.07_Профиль.SLDDRW
Nut 3032_gost.SLDPRT
221014-01.011.00_Крышка.SLDPRT
221014-01.011.00_Крышка.SLDDRW
221014-01.010.00_Ванна.SLDASM
221014-01.000.00_Вибростол.SLDASM
221014-01.010.02_Стенка.SLDPRT
Hex Nut 15526_gost.SLDPRT
221014-01.010.00_Ванна.SLDDRW
221014-01.020.03_Косынка.SLDPRT
221014-01.020.02_Ножка.SLDPRT
Вибромотор ИВ-99.SLDPRT
Виброизолятор пружинный.SLDPRT
221014-01.010.06_Ребро.SLDPRT
Hex Bolt 7798_1gost.SLDPRT
221014-01.020.02_Ножка.SLDDRW
221014-01.000.00_Вибростол.SLDDRW
221014-01.020.01_Рамка.SLDDRW
221014-01.010.02_Стенка.SLDDRW
221014-01.010.04_Стенка.SLDPRT
221014-01.010.03_Дно.SLDPRT
221014-01.010.04_Стенка.SLDDRW
Washer 11371_gost.SLDPRT
221014-01.020.00_Тумба.SLDASM
221014-01.010.08_Профиль.SLDDRW
221014-01.010.01_Основание.SLDPRT
221014-01.010.03_Дно.SLDDRW
Washer 6402_3_gost.SLDPRT
221014-01.020.01_Рамка.SLDPRT
Описание.txt
221014-01.010.09_Ребро.SLDPRT
221014-01.010.05_Стенка.SLDDRW
221014-01.010.01_Основание.SLDDRW
221014-01.010.08_Профиль.SLDPRT
