Воздухосборник В10-0,8-09Г2С-УХЛ1

Воздухосборник представляет собой емкость для сжатого воздуха. Он служит для сглаживания пульсаций, поступающих от компрессора сжатого воздуха, охлаждения, сбора конденсата. Воздухосборник выравнивает давление сжатого воздуха, таким образом, устраняя сильную пульсацию. Может использоваться в качестве ресиверов и сосудов для хранения азота, аргона, кислорода и прочих инертных газов.

Технические характеристики
Рабочее давление, бар 8...25
Объем, м3 10
Температура эксплуатации, C° -60...+40
Масса, кг 2 445

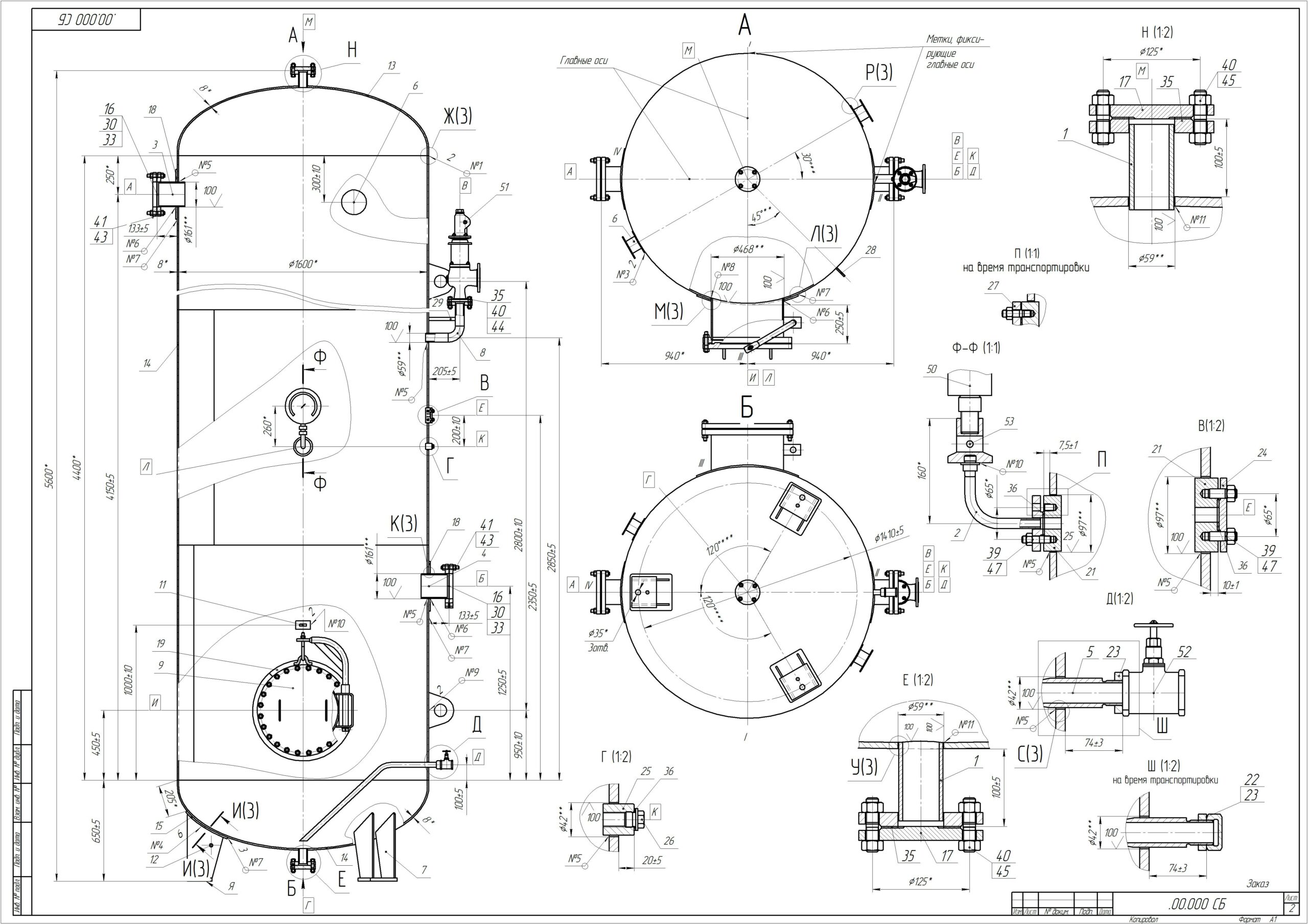

Состав: Спецификация, сборочный чертеж, параметры сварки, технические требования к оборудованию Язык документа

Софт: КОМПАС-3D V15.2

Файлы:

Каталог / Машиностроение и механика / Воздухосборник В10-0,8-09Г2С-УХЛ1

Воздухосборник В10-0,8-09Г2С-УХЛ
Воздухосборник В10-0,8-09Г2С-УХЛ
Воздухосборник В10-0,8-09Г2С-УХЛ
Воздухосборник В10-0,8-09Г2С-УХЛ
Воздухосборник В10-0,8-09Г2С-УХЛ1
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
