Вращатель трубы для резки ручной плазмой

0
6
240
3
4
40
3D модель Вращатель трубы для резки ручной плазмой

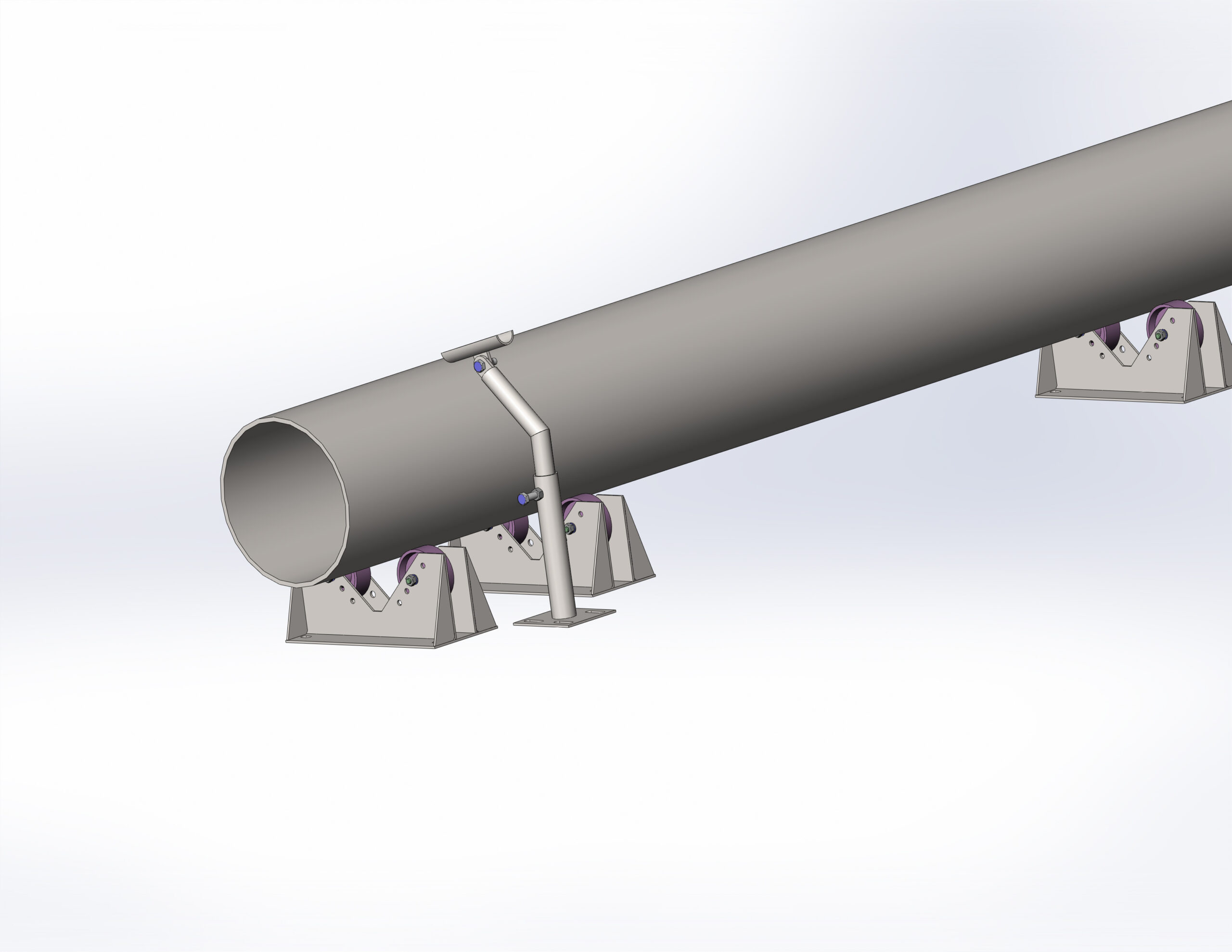

Вращатель трубы для резки ручной плазмой. Выполнен из стойки под резак и трех опор оснащенных колесами. Колеса переставляются для изменения диаметра трубы, которая режется.

3D Модели плазма Резка труба
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Григорий Шкулипа
Дата
21.01.2022
Язык
Русский
Состав
3D Сборка, чертежи, раскрои (дхф).
Софт
SolidWorks 16.1 Как открыть?
Содержимое архива
  • ДХФ
    • ВТР015.001.005.DXF
    • Резка трубы ручной плазмой лист 4.iso
    • ВТР015.002.004.DXF
    • ВТР015.001.002.DXF
    • ВТР015.002.005.DXF
  • Колесо полиамид 31 100 ШТ.SLDPRT
  • ВТР015.001.000.SLDDRW
  • ВТР015.001.004.SLDPRT
  • ВТР015.002.005.SLDDRW
  • ВТР015.002.001.SLDDRW
  • ВТР015.001.001.SLDPRT
  • ВТР015.002.003.SLDDRW
  • ВТР015.004.000.SLDDRW
  • ВТР015.001.005.SLDDRW
  • ВТР015.001.003.SLDPRT
  • ВТР015.002.004.SLDDRW
  • ВТР015.002.004.SLDPRT
  • ВТР015.002.006.SLDPRT
  • ВТР015.001.002.SLDPRT
  • Шайба.sldprt
  • ВТР015.001.000.SLDASM
  • ВТР015.002.006.SLDDRW
  • ВТР015.001.004.SLDDRW
  • ВТР015.002.001.SLDPRT
  • ВТР015.002.000.SLDDRW
  • ВТР015.004.000.SLDASM
  • ВТР015.003.000.SLDASM
  • ВТР015.002.005.SLDPRT
  • ВТР015.001.005.SLDPRT
  • ВТР015.000.000.JPG
  • ВТР015.002.000.SLDASM
  • ВТР015.000.001.SLDDRW
  • ВТР015.000.001.SLDPRT
  • Гайка.SLDPRT
  • ВТР015.002.002.SLDPRT
  • Заготовка трубы.SLDPRT
  • ВТР015.002.002.SLDDRW
  • Болт.SLDPRT
  • MetalixApplication-2016-02-26.log
  • Шайба пружинная.SLDPRT
  • MetalixApplication-2016-03-02.log
  • ВТР015.000.000.SLDASM
  • ВТР015.003.000.SLDDRW
  • ВТР015.002.003.SLDPRT
  • ВТР015.001.002.SLDDRW
