Замок кодовый навесной

БНТУ
Приборостроительный Факультет
кафедра ИИТТ
Курсовой проект на тему "Разработка конструкции механического навесного кодового замка"
Минск, 2016

В курсовом проекте рассмотрены существующие конструкции кодовых замков, предложен вариант конструкции и произведены расчеты, подтверждающие работоспособность конструкции
Исходные данные
- климатическое исполнение УХЛ-4
- степень корпусной защиты IP34
- устойчивочть ко взлому 3 класс

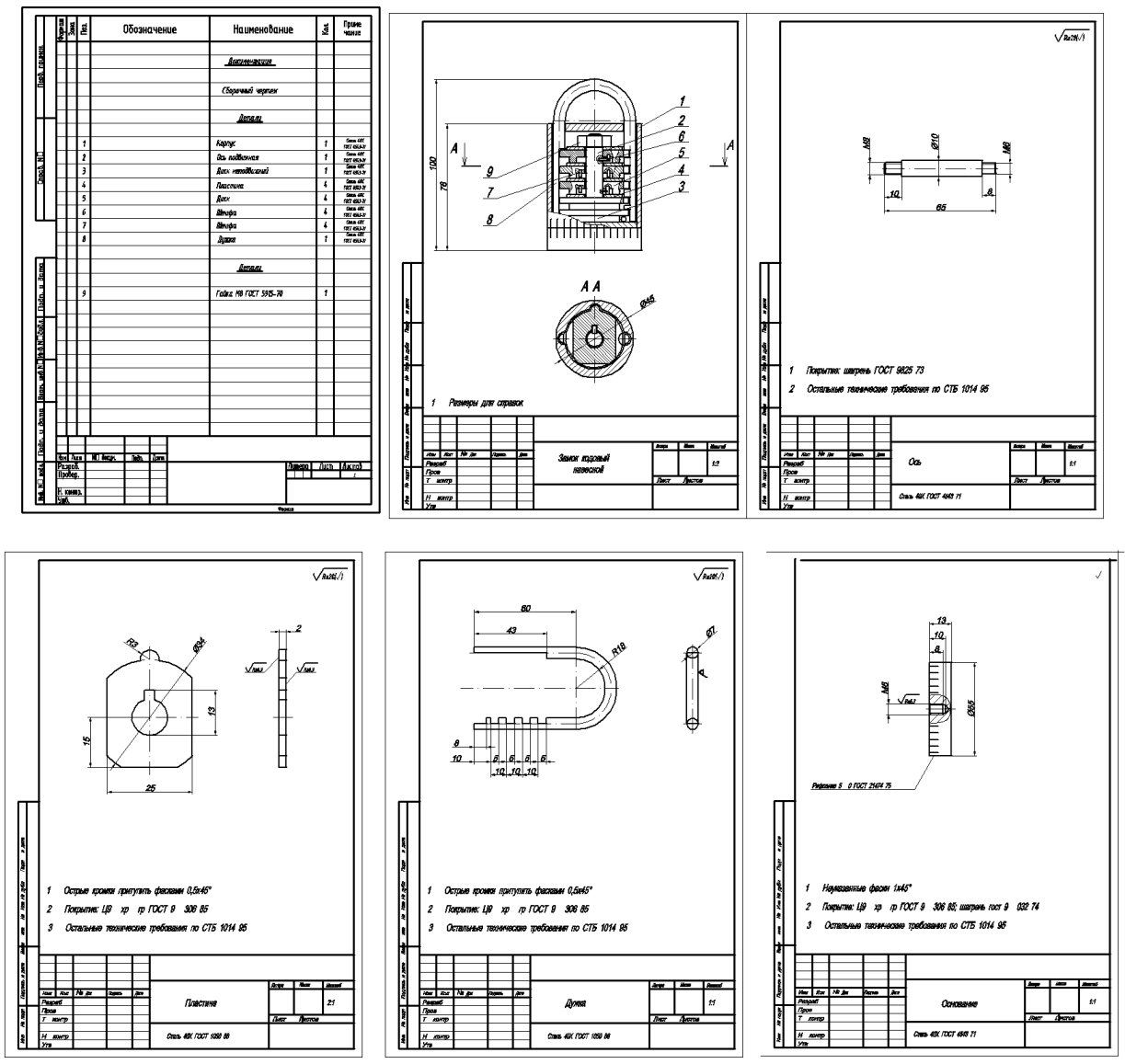

Графическая часть включает сборочный чертеж, спецификацию, деталировку (пластина, дужка, ось, основание)

Введение.
1 Анализ нормативно-технических требований, предъявляемых к изделию
2 Обзор существующих аналогов
3 Описание конструкции и принцип работы предлагаемого реше-ния
4 Обоснование назначенных марок материалов
5 Расчеты, подтверждающие работоспособность изделия 15
Заключение 16
Список используемых источников

Состав: Замок СБ, спецификация, деталировка (пластина, дужка, ось, основание), ПЗ Язык документа

Софт: AutoCAD 2009
