Винтовой замок. Секрет замка - левая резьба м7х1 в упор радиусной канавки
Резьба винта - М 8х1.25.
Длина стержня винта = 35 мм.
Диаметр головки пальца = 35 мм.

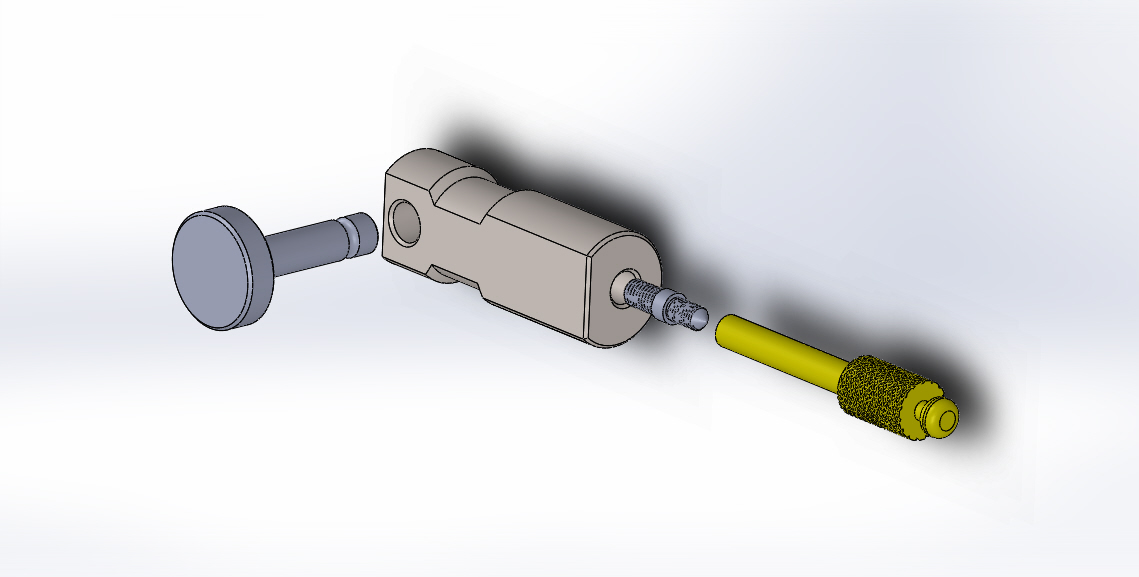

Замок состоит из корпуса, винт-шток, рабочий палец и двух ключей.
Основание и палец изготовлен из титана
малый диаметр проходного отверстия ключа - многократно увеличивает степень защиты замка.
- Главная -
- Чертежи -
- Моделизм, хобби, своими руками -
- Замок навесной титан
Замок навесной титан
0
0
87
1
0
40
Сообщить о проблеме
Автор
Alexander
Burdak
Дата
23.11.2021
Язык
Украинский
Состав
3 д сборка
Софт
SolidWorks 2018
Как открыть?
Содержимое архива
-
замок с секретом
-
корпус.SLDPRT
-
Сборка.SLDASM
-
ключ.SLDPRT
-
-
шток.SLDPRT
-
палец.SLDPRT
-
