Зажим с дифференциальным винтом для цанги брикетного пресса

0
266
1320
0
0
200

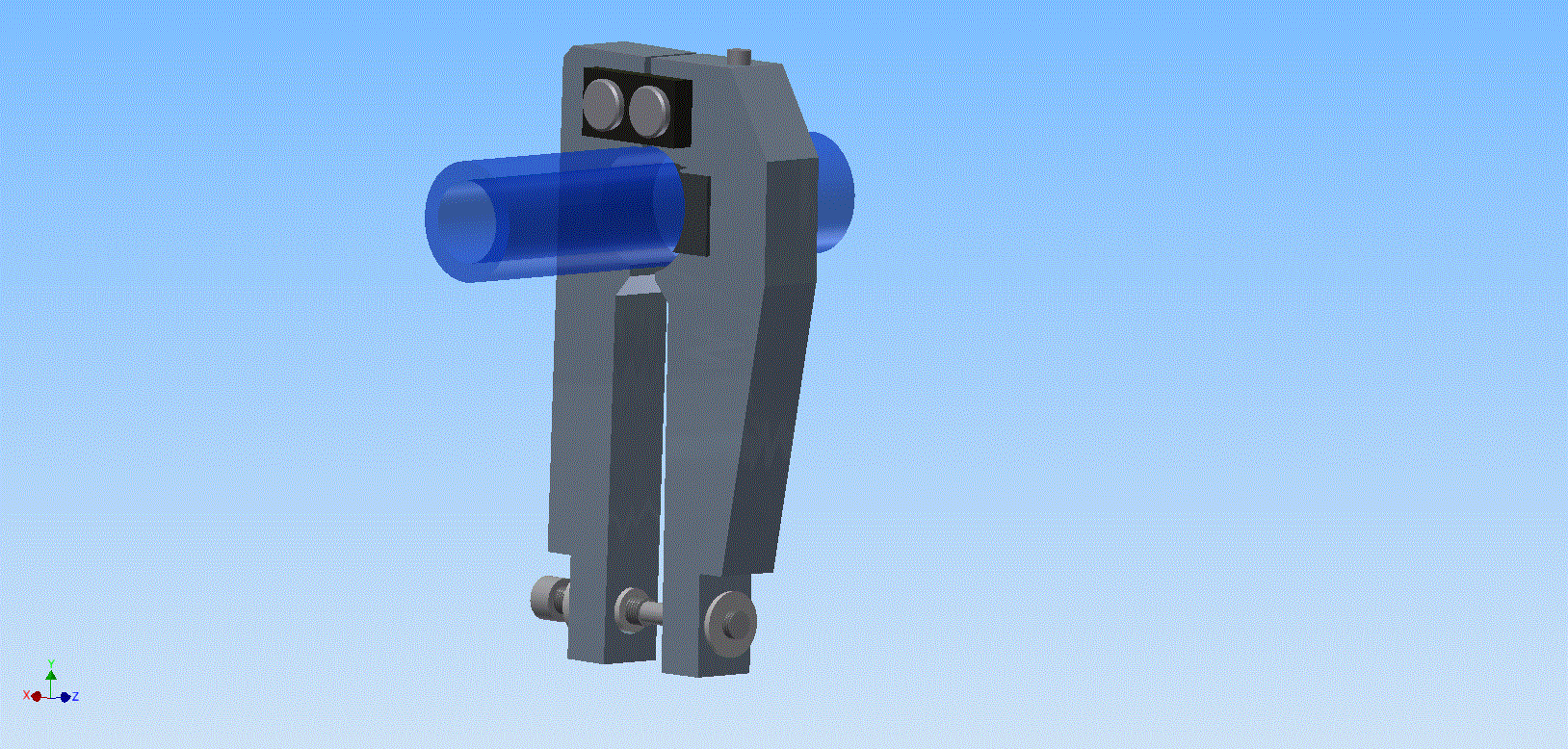

Зажим с дифференциальным винтом для цанги брикетного пресса ,Винт имеет два участка резьбы одного направления но с разным шагом ,например 3 и 3,5 мм , В результате за один оборот винта имеем очень малое перемещение конечного звена , что позволяет при приемлемом крутящем моменте на винте получать значительное усилие зажима ,В данном варианте при усилии 5 кг на рукоятке 200 мм с в месте зажима цанги усилие составит около 12000 кг
