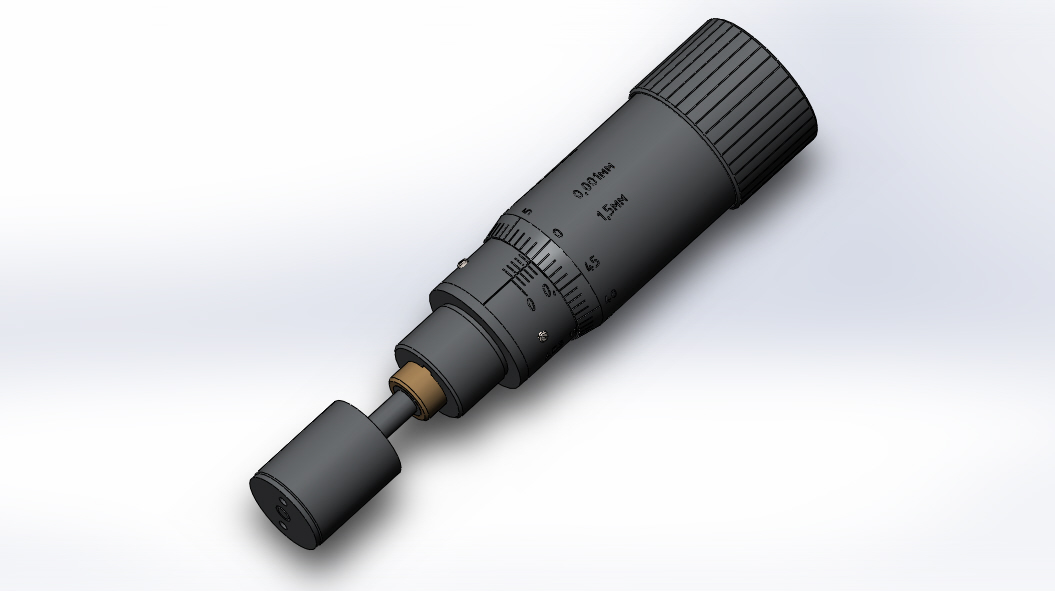

Винт дифференциальный УВД-1

Винт дифференциальный УВД-1 представляет собой один из основных модулей комплекса унифицированных механизмов подвижек УМП и предназначен для работы при температуре воздуха (25±10) ®С, относительной влажности не более 80% и при отсутствии вибраций.
Величина перемещений – не менее ±1,5 мм
Допустима погрешность перемещения – 0,0005 мм
Непрямолинейность хода каретки – не более 0,005 мм
Цена деления барабана – 0,001 мм
Габаритные размеры - 128,5×28 мм

Состав: 3D Сборка

Софт: SolidWorks 2013

Файлы:
АБ3.19.02/
АБ3.19.02/АБ3.19.02-001 Гайка_copy.SLDPRT
АБ3.19.02/АБ3.19.01-005 Корпус_copy.SLDPRT
АБ3.19.02/АБ3.19.01-015 Упор_copy.SLDPRT
АБ3.19.02/АБ3.19.02-000СБ Винт дифференциальный УВД-1_copy.SLDASM
АБ3.19.02/АБ3.19.02-005 Винт_copy.SLDPRT
АБ3.19.02/Sp Sc 1476_gost_copy.SLDPRT
АБ3.19.02/АБ3.19.01-001 Втулка_copy.SLDPRT
АБ3.19.02/АБ3.19.02-003 Оправа_copy.SLDPRT
АБ3.19.02/АБ3.19.01-012 Втулка_copy.SLDPRT
АБ3.19.02/АБ3.19.02-007 Гайка_copy.SLDPRT
АБ3.19.02/АБ3.19.01-009 Пружина для АБ3.19.02 (1)_copy.SLDPRT
АБ3.19.02/АБ3.19.01-004 Пружина для АБ3.19.02_copy.SLDPRT
АБ3.19.02/АБ3.19.01-009 Пружина для АБ3.19.02 (2)_copy.SLDPRT
АБ3.19.02/woodruff_LeninSW_copy.SLDPRT
АБ3.19.02/АБ3.19.02-011 Ось_copy.SLDPRT
АБ3.19.02/Bear 8338_1000000_9_gost_copy.SLDPRT
АБ3.19.02/АБ3.19.02-002 Оправа_copy.SLDPRT
АБ3.19.02/АБ3.19.02-008 Втулка_copy.SLDPRT
АБ3.19.02/АБ3.19.01-003 Шайба_copy.SLDPRT
АБ3.19.02/Washer 11648_gost_copy.sldprt
АБ3.19.02/АБ3.19.02-009 Гайка_copy.SLDPRT
АБ3.19.02/АБ3.19.01-016 Кольцо_copy.SLDPRT
АБ3.19.02/АБ3.19.02-004 Барабан_copy.SLDPRT
