GEARBOX v.3 в связке с HOPUP и внутренним стволиком 6мм

GEARBOX v.3 в связке с HOPUP и внутренним стволиком 6мм

1106

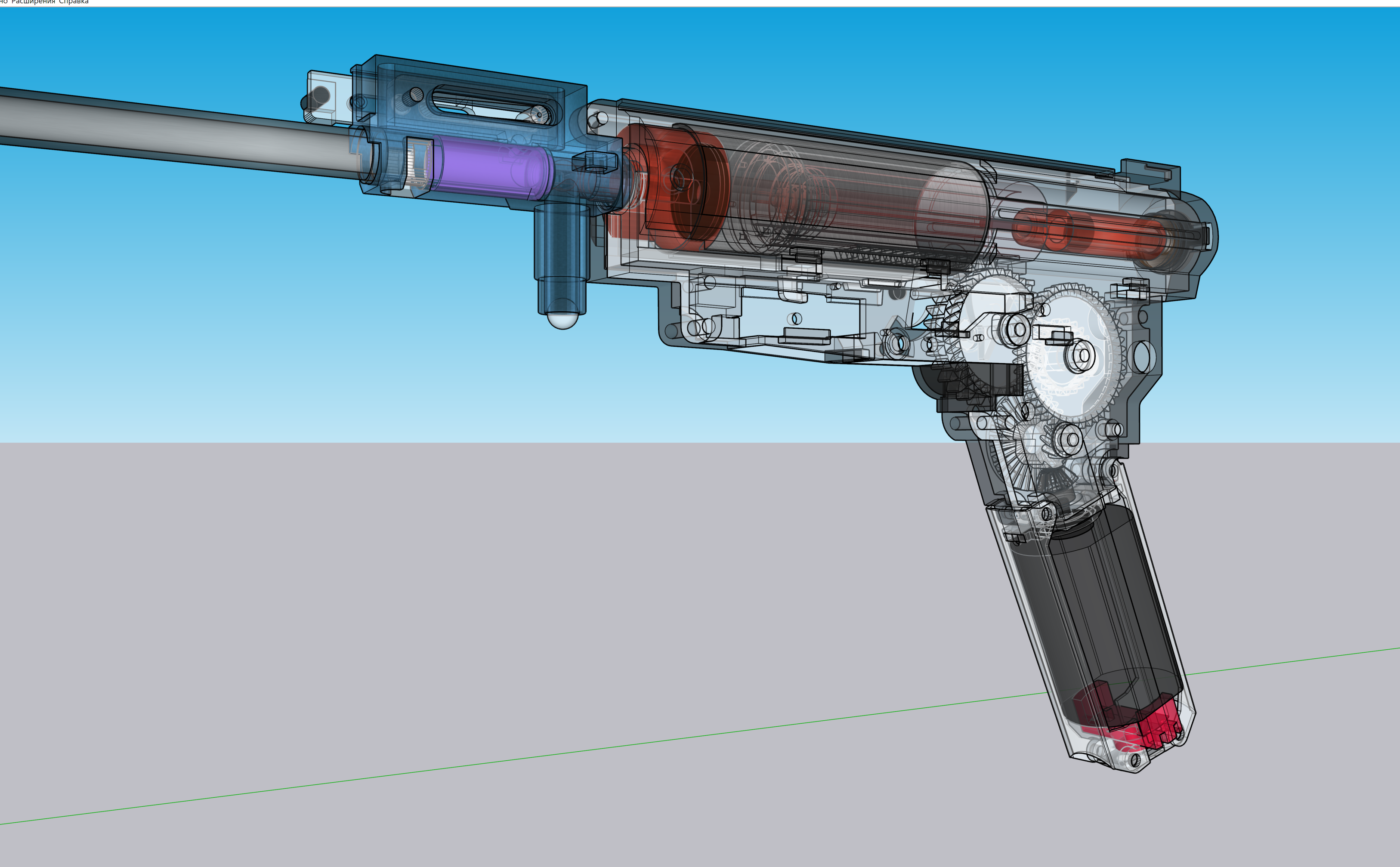

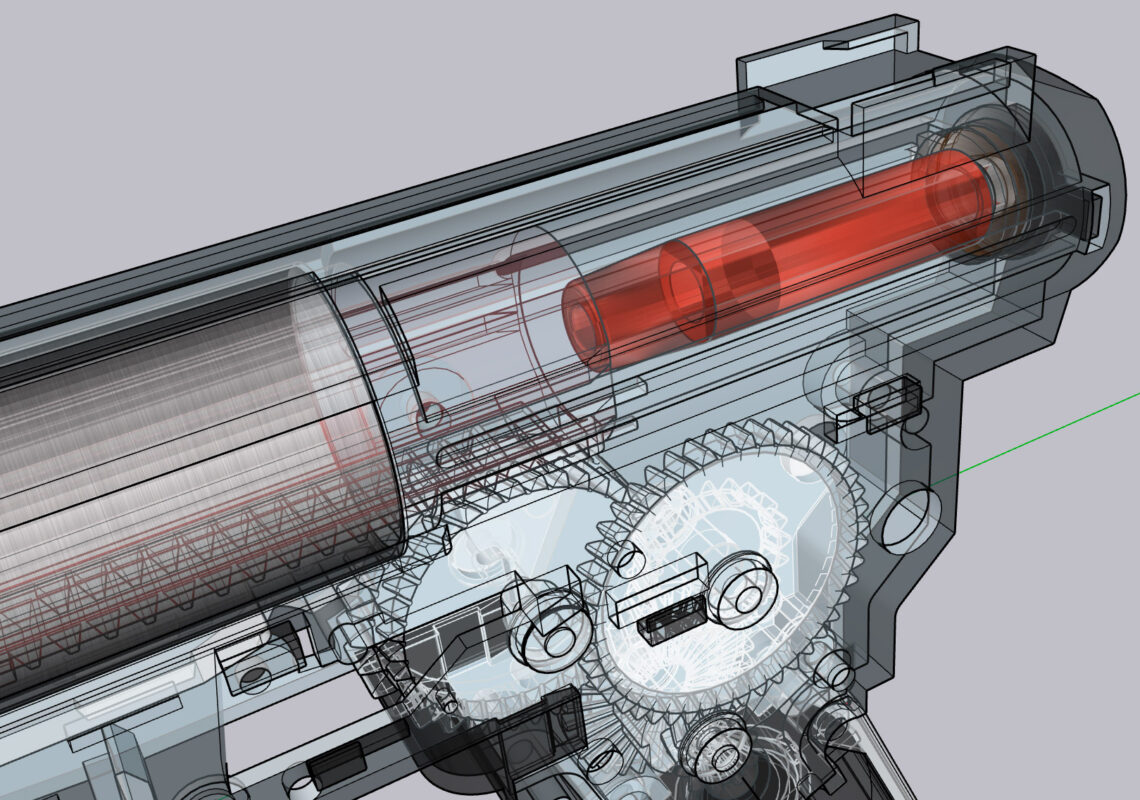

Страйкбольное оружие, модель сборки гирбокса GEARBOX v.3, мотор, HOPUP и внутренним стволиком 6мм. Для страйкбольных мастерских и очумельцев. Моделирование выполнено в SketchUP 2022. Элементы сборки цельные твердотельные. Всё создано по реальным деталям с высокой точностью сохранения размеров 0,05мм.

3D Модели Airsoft gearbox hopup V3 гирбокс страйкбол

Автор

Александр Красов

Дата

23.12.2022

Язык

Русский

Состав

3D сборка

Софт

SketchUp 2022

Содержимое архива

Wall_GearBox_v3_L.stp
Wall_GearBox_v3_R.stp
ВСС.dwg
ВСС.skp
ВСС.stp

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

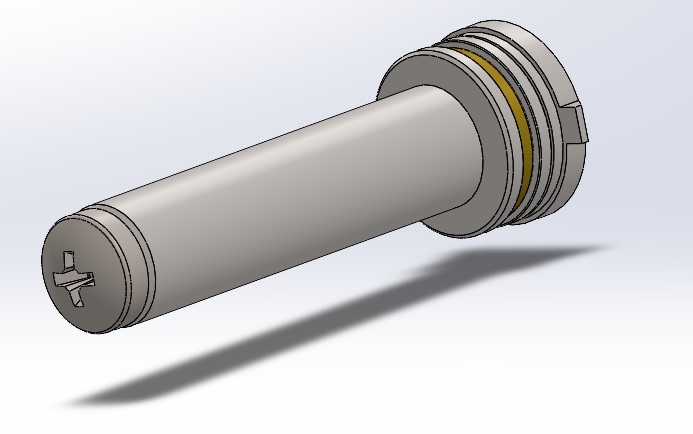

Направляющая пружины гирбокса AEG V.2

Рукоять типа Fab Defense страйкбол

Шахта магазина страйкбольного привода g36c производителя G&G

Накладное RIS-цевье на AUG A2 (от SnowWolf)

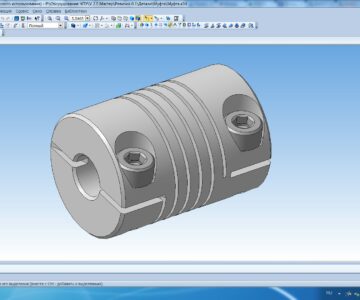

Муфта 6мм-6мм
