Спусковой механизм (УСМ) от ДХЛ-4 «Севастополь» без токарно-фрезеных работ.

1
0
21
2
0
Бесплатно

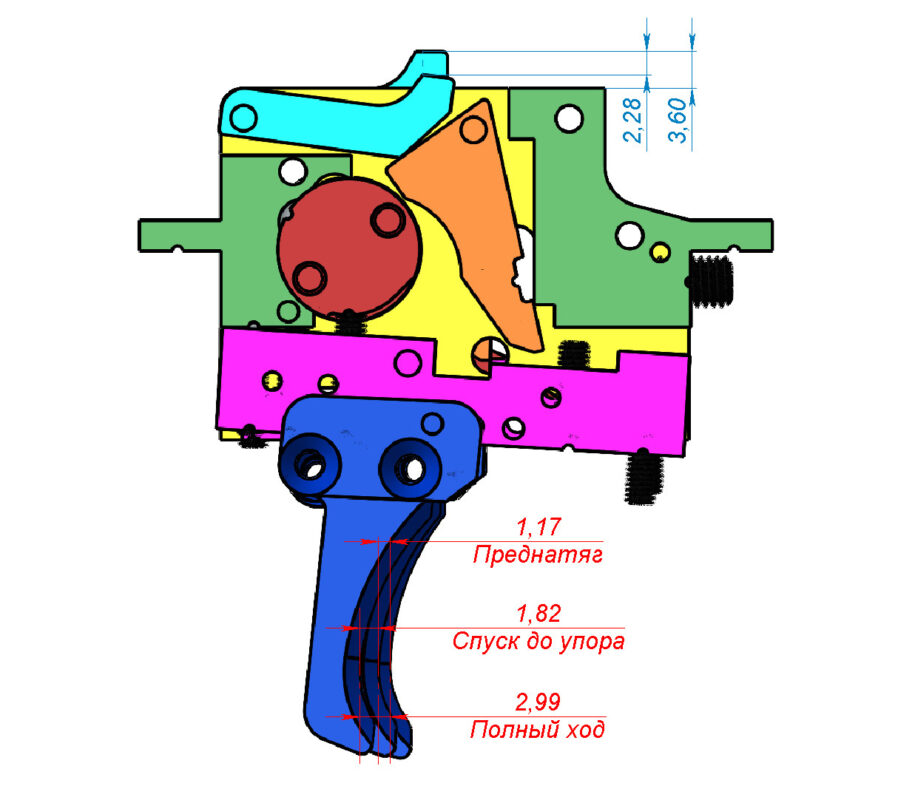

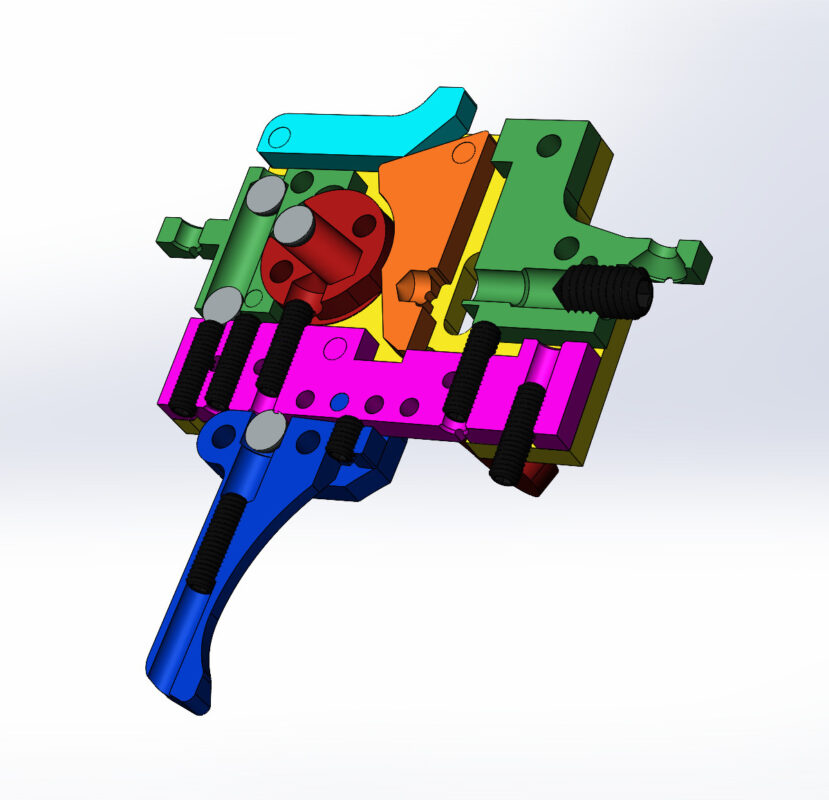

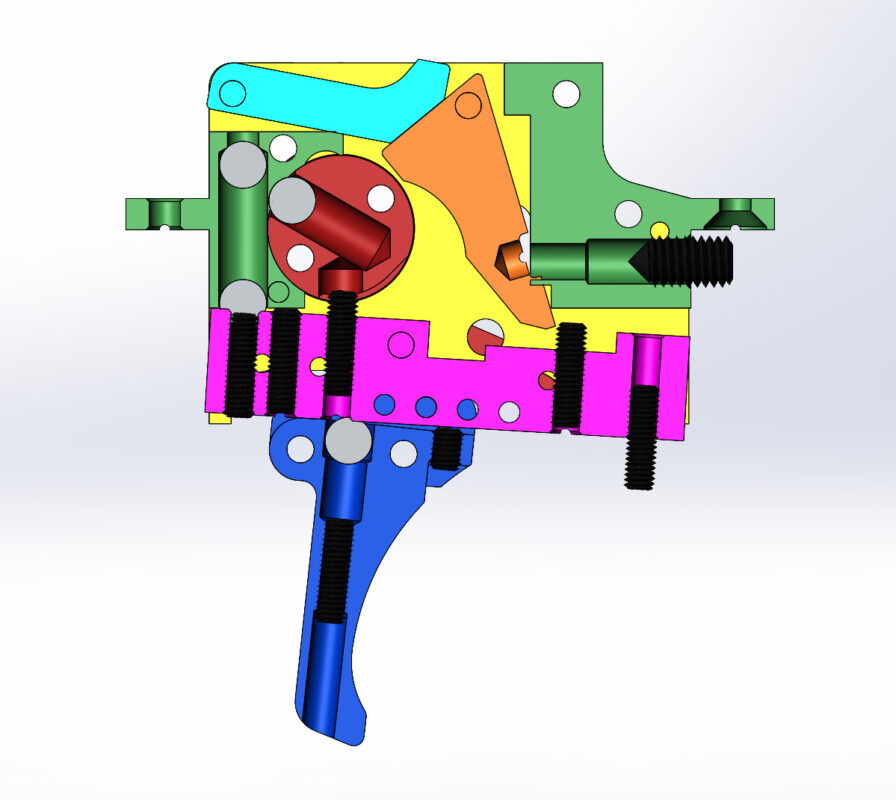

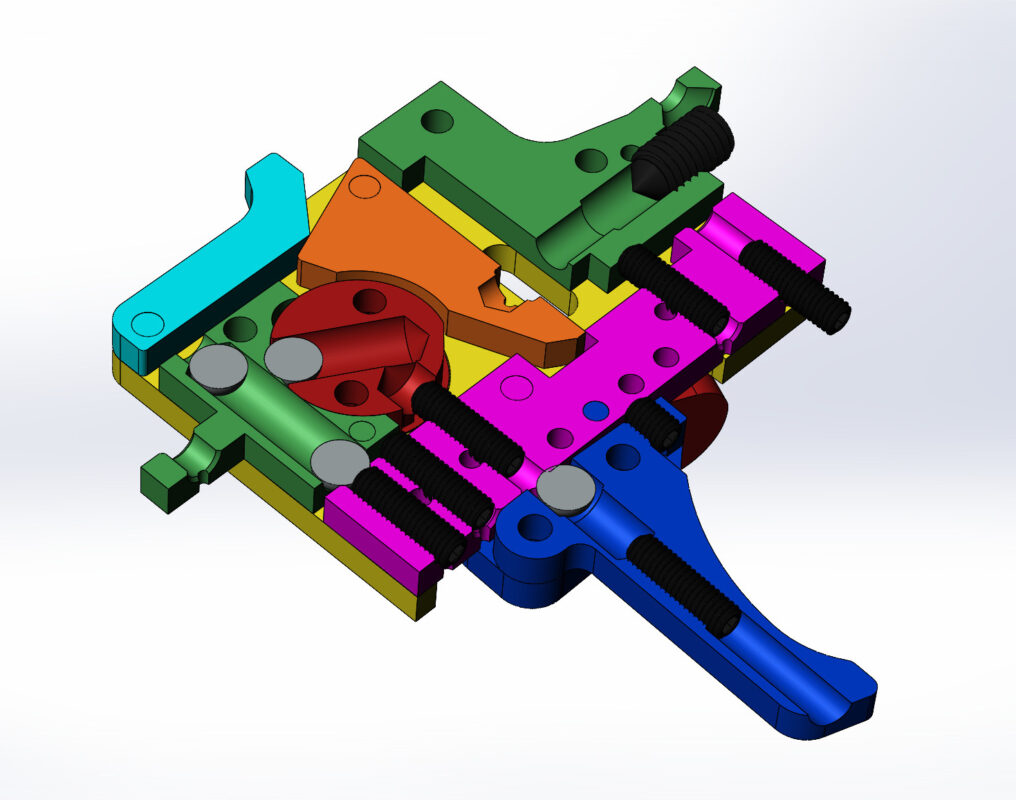

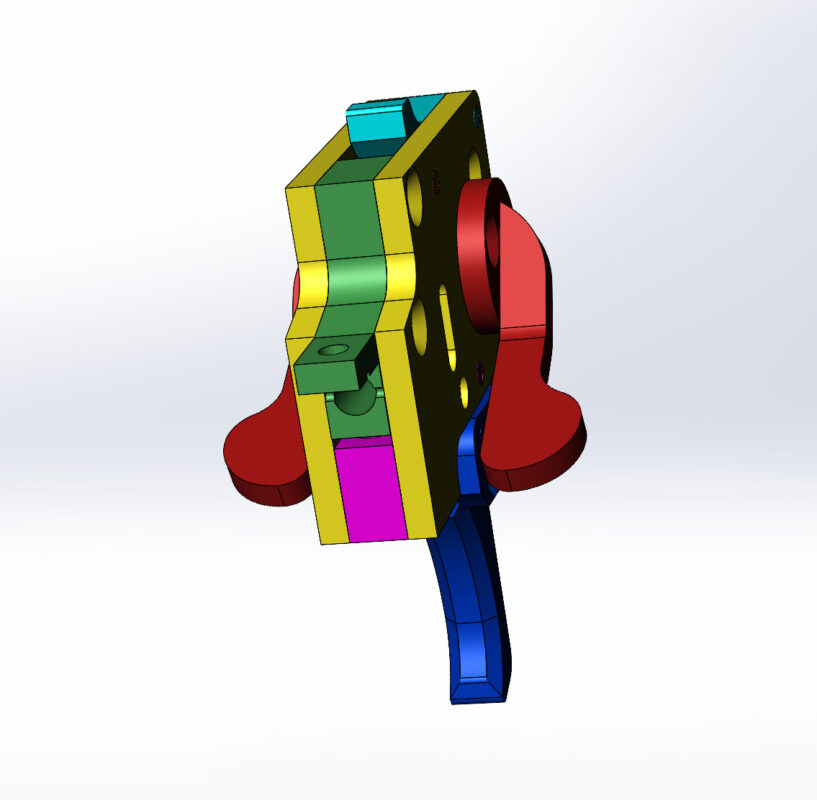

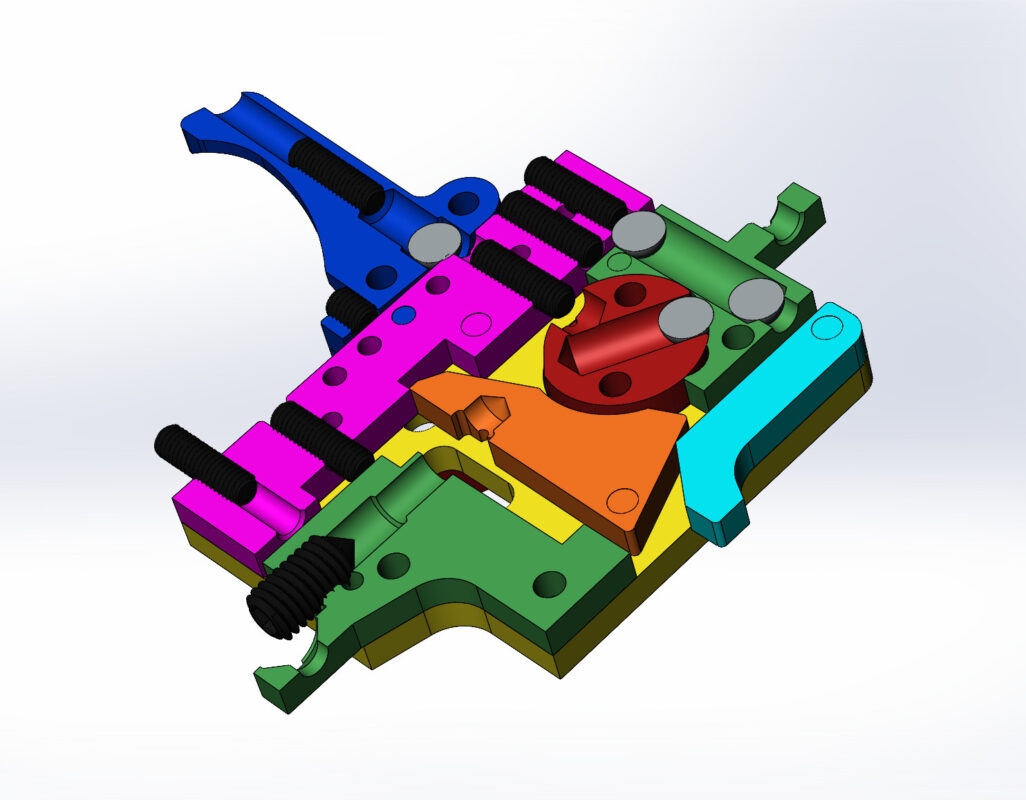

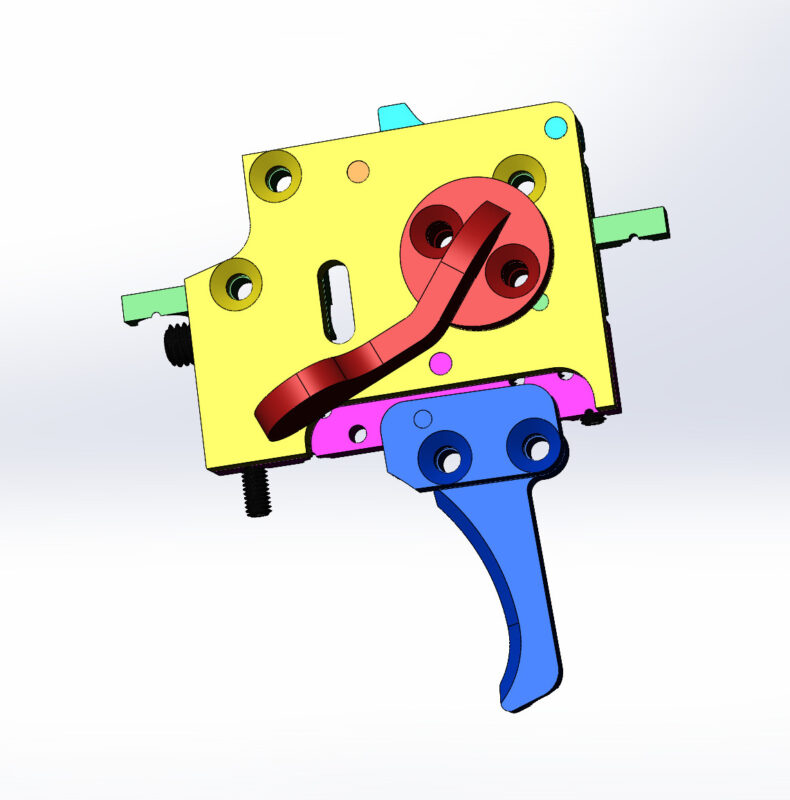

По примеру из инструкции сделан вариант спускового механизма без необходимости применения токарно-фрезеных работ. Раскрой гидрообразиной резкой, сверловка, нарезание резьбы, шлифовка. Применимо для пневматики. Уши крепления можно изменить на свое усмотрение, впрочем как и все остальное. Ориентир на хобитейное изучение данного варианта УСМ.


Сообщить о проблеме
Дата
08.05.2025
Язык
Русский
Состав
Исходная инструкция, 3D модель, сборка, пояснительные скрины, PDF для подготовки к сборке, файлы для раскроя на гидрообразивном станке(DWG). Ссылка на видео по регулировке-настройке.
