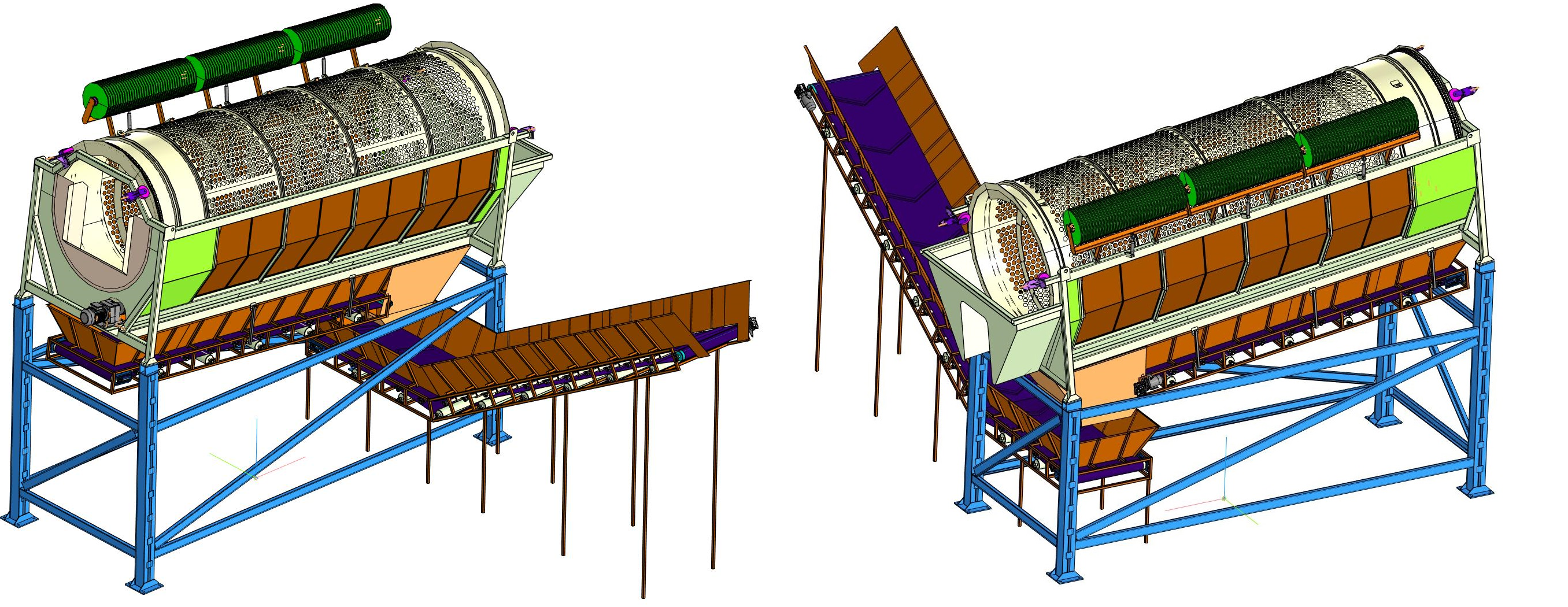

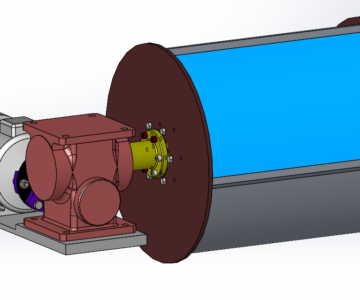

Барабанный сепаратор (Грохот, калибратор) - предназначен для отбора органических веществ, битого стекла, керамики, камня и другой не полезной фракции.
Производительность – 35т/ч
Диаметр барабана - 2,3м
Длина барабана – 7м
Габаритные размеры:
Длина – 8,5м
Ширина – 2,8м
Высота – 6,5м
Привод: мотор-редуктор IRAM 82-132 S/1:10/5,5кВт
