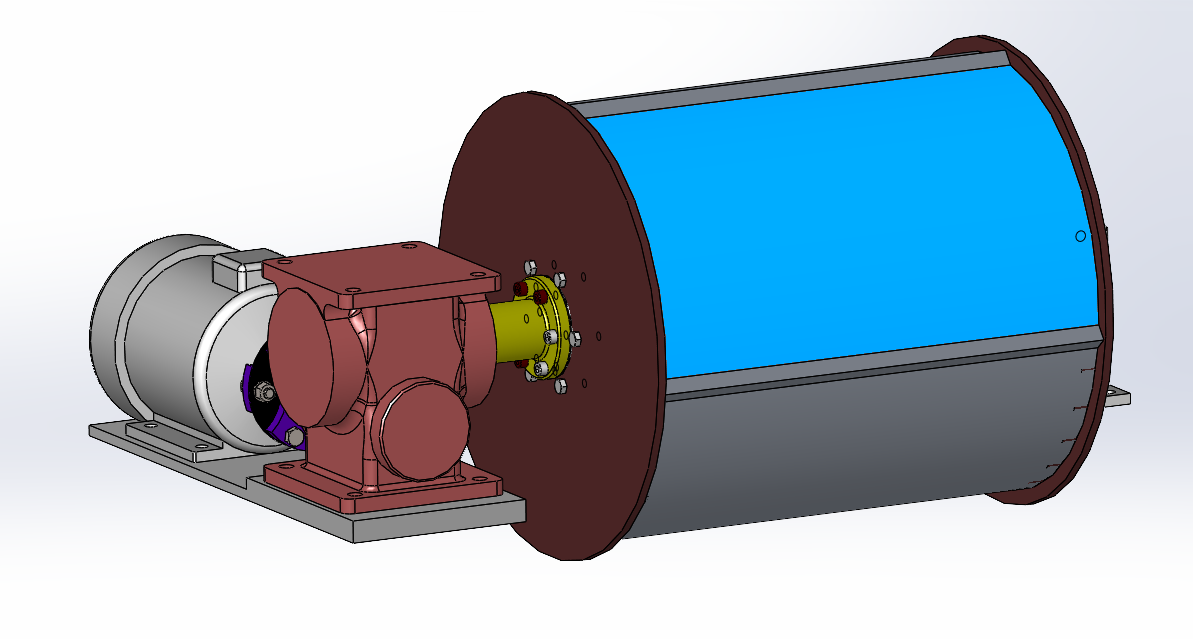

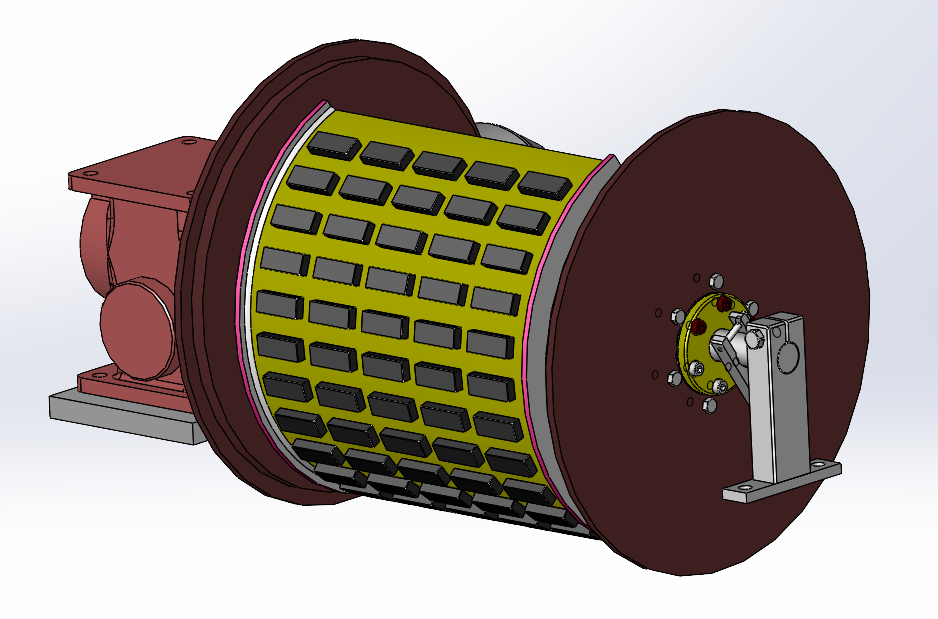

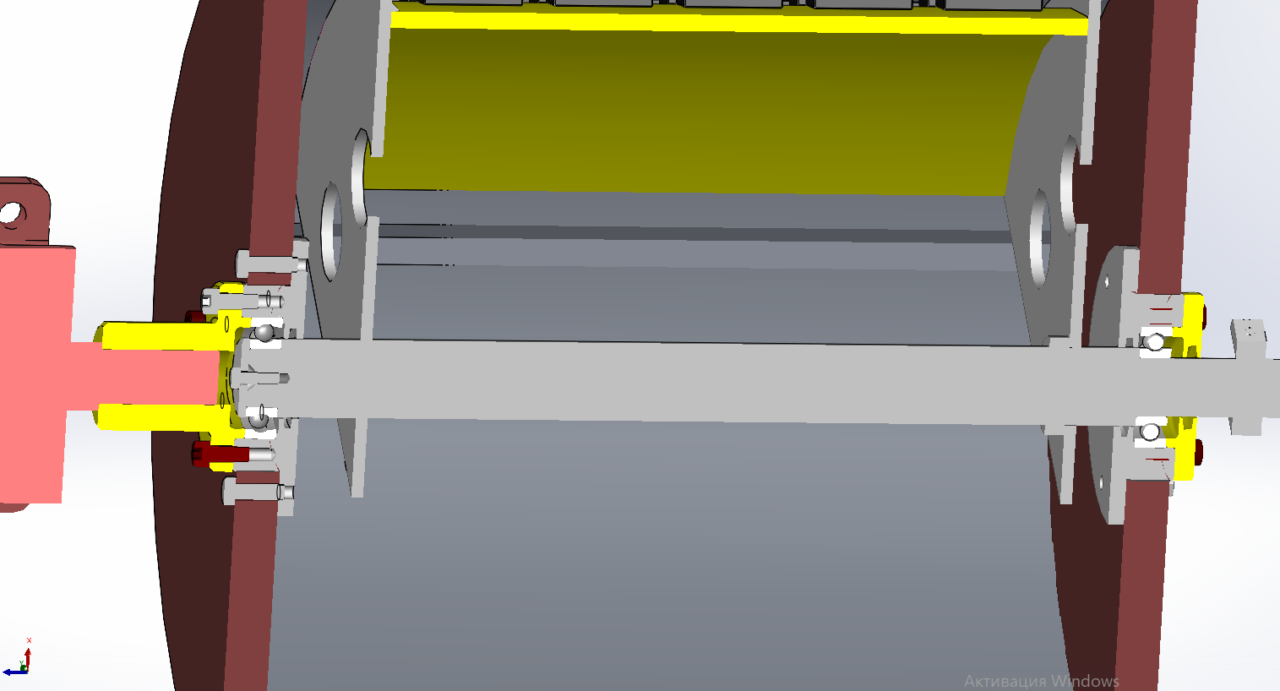

3-Д модель магнитного сепаратора для очистки сыпучего материала от ферромагнитных частиц. Детали с историей построения. Магнитный сектор собран из пластин 20х10х50мм из сплава Nd-Fe-B. Обечайка из немагнитной нержавейки. Диаметр барабана 400мм, ширина рабочей поверхности барабана 460мм. Мощность привода 0,55кВт, обороты барабана 70 об/мин.
- Главная -
- Чертежи -
- Промышленность -
- Оборудование для технологических процессов -
- Очистка и сепарирование -
- Магнитный сепаратор барабанный
Магнитный сепаратор барабанный
0
0
177
1
0
80
Сообщить о проблеме
Автор
Андрей Перфильев
Дата
08.04.2025
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2022
Как открыть?
Отзывов пока нет
Содержимое архива
-
hex nut gradec_din.SLDPRT
-
hex screw gradec_din.SLDPRT
-
plain washer hardened grade a_din.SLDPRT
-
Болт М6.SLDPRT
-
Болт М8.SLDPRT
-
Болт М10.SLDPRT
-
Винт М8.SLDPRT
-
Вставка гибкая.SLDPRT
-
Двигатель АИР 80В.SLDPRT
-
Корпус.SLDPRT
-
Крышка.SLDPRT
-
Магнит.SLDPRT
-
Обечайка.SLDPRT
-
Ось.SLDPRT
-
Планка.SLDPRT
-
Плита.SLDPRT
-
Подшипник 206.SLDPRT
-
Полумуфта редуктора.SLDPRT
-
Полумуфта элд.SLDPRT
-
Редуктор 1Ч63-А.SLDPRT
-
Рычаг.SLDPRT
-
СМБ1.SLDASM
-
Сектор.SLDPRT
-
Сердечник.SLDASM
-
Стойка.SLDPRT
-
Ступица.SLDPRT
-
Торец.SLDPRT
-
Фланец.SLDPRT
-
Шайба.SLDPRT
