ленточный магнитный сепаратор с постоянным магнитом. предназначен для отделения металл от сырья. мощность мотор-редуктора - 3 кВт, скорость - 90 об/мин
- Главная -
- Чертежи -
- Промышленность -
- Оборудование для технологических процессов -
- Очистка и сепарирование -
- Магнитный сепаратор ленточный
Магнитный сепаратор ленточный
0
103
1432
5
2
200
Сообщить о проблеме
Автор
proLOM
Дата
24.11.2016
Язык
Русский
Состав
3Д сборка, деталировка, чертежи
Софт
SolidWorks 16 SP4
Как открыть?
Содержимое архива
-
Чертежи
-
крышка 1.SLDDRW
-
накладка 2.SLDDRW
-
Шпилька М20х470.SLDDRW
-
03 каркас
-
уголок 40х40х595 правый.SLDDRW
-
накладка 1.SLDDRW
-
уголок 40х40х90 прав..SLDDRW
-
уголок 40х40х90 лев..SLDDRW
-
уголок 40х40х200 прав..SLDDRW
-
уголок 40х40х200 лев..SLDDRW
-
Сборка каркас.SLDDRW
-
уголок 40х40х810.SLDDRW
-
уголок 40х40х595 левый.SLDDRW
-
уголок 40х40х290 прав..SLDDRW
-
уголок 40х40х290 лев..SLDDRW
-
-
Ось малая.SLDDRW
-
корпус подш..SLDDRW
-
Шпилька М10х120.SLDDRW
-
Шпонка 8х8х95.SLDDRW
-
02 ролик ведущий
-
диск ведущий .SLDDRW
-
Сборка( барабан ведущий).SLDDRW
-
-
Сборка ленточный сепаратор.SLDDRW
-
Переходник мотор-редуктора.SLDDRW
-
01 ролик ведомый
-
Борт барабана.SLDDRW
-
ролик ведомый.SLDDRW
-
диск барабана.SLDDRW
-
Труба ролика.SLDDRW
-
-
04 ось большая
-
Ось ведущая.SLDDRW
-
Шпонка торцевая.SLDDRW
-
Сборка( Ось ведущая).SLDDRW
-
-
лоток.SLDDRW
-
корпус подш. низ.SLDDRW
-
-
02 ролик ведущий
-
Сборка( барабан ведущий).SLDASM
-
диск барабана.SLDPRT
-
Борт барабана.SLDPRT
-
диск ведущий .SLDPRT
-
Ролик ведущий.SLDASM
-
-
03 каркас
-
уголок 40х40х1405.SLDPRT
-
накладка 2.SLDPRT
-
уголок 40х40х290 лев..SLDPRT
-
уголок 40х40х595 левый.SLDPRT
-
Сборка каркас.SLDASM
-
уголок 40х40х90 прав..SLDPRT
-
уголок 40х40х290 прав..SLDPRT
-
уголок 40х40х90 лев..SLDPRT
-
уголок 40х40х810.SLDPRT
-
уголок 40х40х200 лев..SLDPRT
-
уголок 40х40х320.SLDPRT
-
уголок 40х40х595 правый.SLDPRT
-
накладка 1.SLDPRT
-
уголок 40х40х200 прав..SLDPRT
-
-
04 ось большая
-
Сборка( Ось большая).SLDASM
-
Шпонка торцевая.SLDPRT
-
Шайба пруж. ф6.SLDPRT
-
Винт м6х20.SLDPRT
-
Ось ведущая.SLDPRT
-
-
01 ролик ведомый
-
Труба ролика.SLDPRT
-
диск барабана.SLDPRT
-
сборка Ролик ведомый.SLDASM
-
Борт барабана.SLDPRT
-
-
лоток.SLDPRT
-
Лента транспортера.SLDPRT
-
Болт 16 х 50.SLDPRT
-
Шайба пружинная Д10.SLDPRT
-
кольцо 32 стопор..SLDPRT
-
крышка 1.SLDPRT
-
Болт М8х30.SLDPRT
-
Болт М8х40.SLDPRT
-
Гайка М10.SLDPRT
-
Сборка ленточный сепаратор.SLDASM
-
Винт М8х12.SLDPRT
-
Манжета 10х28х47.SLDPRT
-
Шайба пружинная Д16.SLDPRT
-

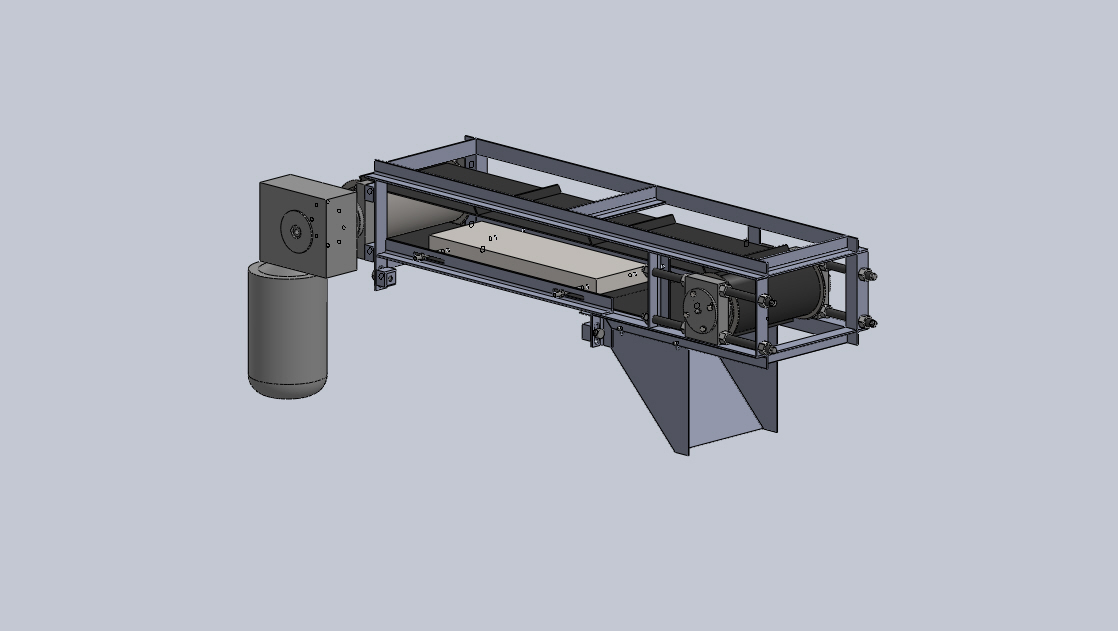

Сборка ленточный сепаратор.JPG
-
Манжета 10х50х70.SLDPRT
-
Подшипник 1207.SLDPRT
-
шпонка 8х8х95.SLDPRT
-
Манжета 10х45х65.SLDPRT
-
плита сепаратора.SLDPRT
-
Шпилька М10х120.sldprt
-
корпус подш..SLDPRT
-
корпус подш. низ.SLDPRT
-
Ось малая.SLDPRT
-
Шайба пруж ф8.SLDPRT
-
переходник к редуктору.SLDPRT
-
Гайка М8.SLDPRT
-
19 Мотор-редуктор мотоварио 075.SLDPRT
-
Шпилька М20х470.SLDPRT
-
масленка.SLDPRT
-
Гайка М20.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Trutov
sensei
Koreec
Комментарии
2
магнит постоянный.
габариты 1600х350х250
собственная разработка, в производство не пошла, поэтому больше нет характеристик.
