Магнитный сепаратор малогабаритный

0
2
19
0
0
200

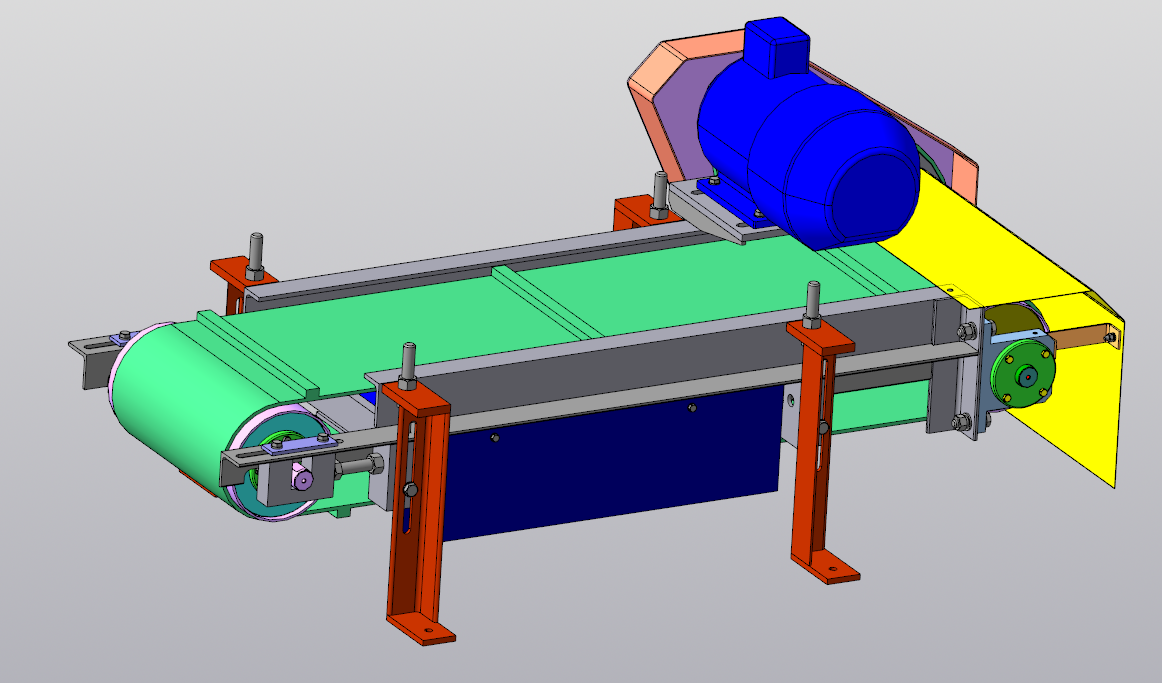

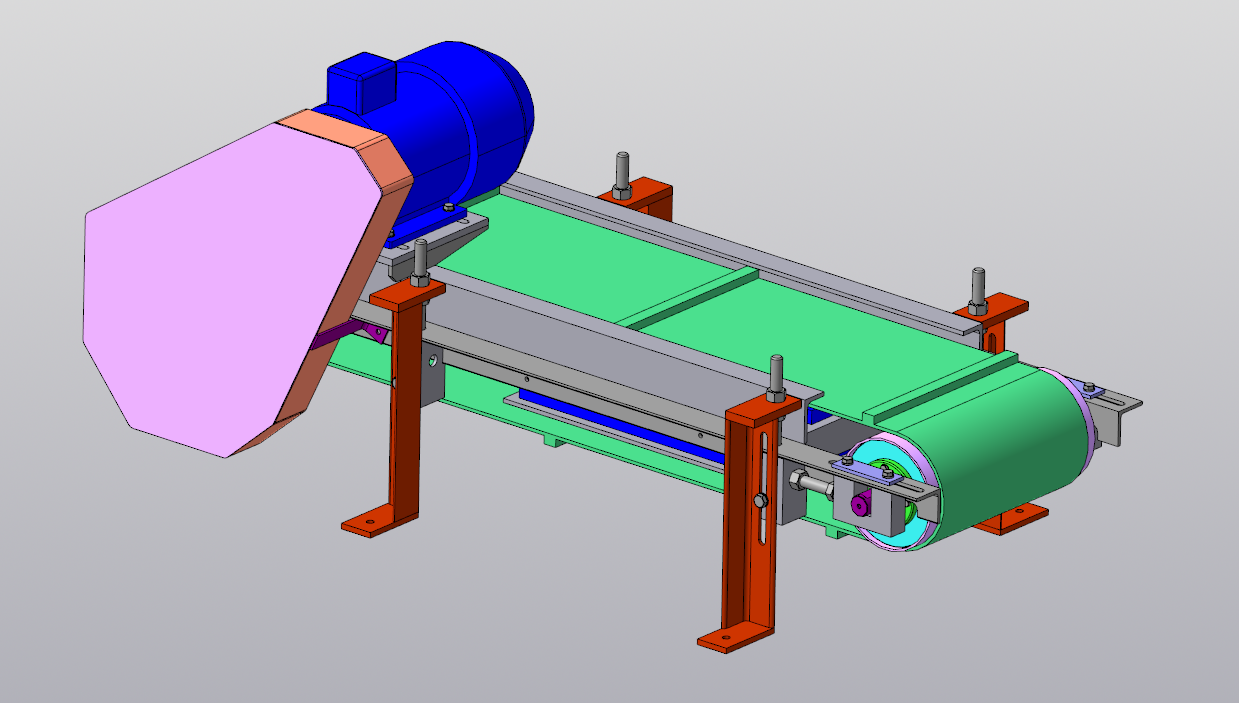

3D модель Магнитный сепаратор малогабаритный
3D модель Магнитный сепаратор малогабаритный
3D модель Магнитный сепаратор малогабаритный

Магнитный сепаратор ленточный предназначен для линии по переработке изношенных металлокордных шин. Скорость перемещения ленты - 1,5м/с, мощность привода - 1,1кВт, привод ремнем А-1320, ширина ленты удаляющей проволоку - 300мм. Ширина конвейера транспортирующего материал - 450мм. Магнитная плита покупная ПМр250-300 производства Элмат-ПМ или Эрга. Выделяет из резиновой крошки все металлические включения на высоте 100-120мм.

3D Модели железоотделитель Конвейер магнит магнитный сепаратор
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Андрей Перфильев
Дата
18.04.2025
Язык
Русский
Состав
3-Д сборка, детали, чертежи и спецификации. Полный комплект для производства.
Софт
КОМПАС-3D 20 Как открыть?
Содержимое архива
  • Двигатель 4А90L.M3D
  • Кольцо СГ-30.m3d
  • Лента конвейерная L=1090 B=300.m3d
  • ПМр 450-250.m3d
  • ПМр 450-300А.m3d
  • ПМр.cdw
  • Ремень А.m3d

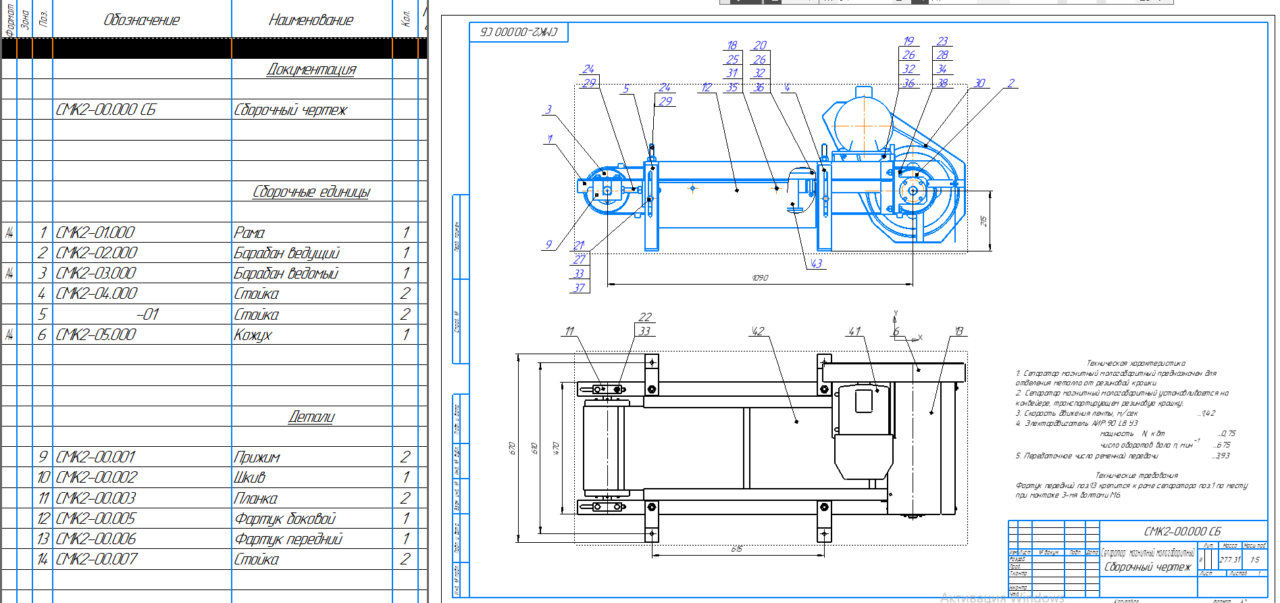

  • СМК2-00.000 СБ.cdw
  • СМК2-00.000.a3d
  • СМК2-00.000.spw
  • СМК2-00.001.cdw
  • СМК2-00.001.m3d
  • СМК2-00.002.cdw
  • СМК2-00.002.M3D
  • СМК2-00.003.cdw
  • СМК2-00.003.m3d
  • СМК2-00.005.cdw
  • СМК2-00.005.m3d
  • СМК2-00.006 развёртка.m3d
  • СМК2-00.006.cdw
  • СМК2-00.006.m3d
  • СМК2-00.007.cdw
  • СМК2-00.007.m3d
  • СМК2-01.000 СБ.CDW
  • СМК2-01.000.a3d
  • СМК2-01.000.spw
  • СМК2-01.001.cdw
  • СМК2-01.001.m3d
  • СМК2-01.002.cdw
  • СМК2-01.002.M3D
  • СМК2-01.003.cdw
  • СМК2-01.003.m3d
  • СМК2-01.004.cdw
  • СМК2-01.004.m3d
  • СМК2-01.005.cdw
  • СМК2-01.005.m3d
  • СМК2-01.006.cdw
  • СМК2-01.006.m3d
  • СМК2-01.007.cdw
  • СМК2-01.007.m3d
  • СМК2-01.008.m3d
  • СМК2-02.000 СБ.cdw
  • СМК2-02.000.a3d
  • СМК2-02.000.spw
  • СМК2-02.001.cdw
  • СМК2-02.001.m3d
  • СМК2-02.002.CDW
  • СМК2-02.002.M3D
  • СМК2-02.003.cdw
  • СМК2-02.003.M3D
  • СМК2-02.004.cdw
  • СМК2-02.004.m3d
  • СМК2-02.100 СБ.cdw
  • СМК2-02.100.a3d
  • СМК2-02.100.spw
  • СМК2-02.101.cdw
  • СМК2-02.101.m3d
  • СМК2-02.102.cdw
  • СМК2-02.102.m3d
  • СМК2-02.103.m3d
  • СМК2-03.000 СБ.cdw
  • СМК2-03.000.a3d
  • СМК2-03.000.spw
  • СМК2-03.001.cdw
  • СМК2-03.001.m3d
  • СМК2-03.100 СБ.cdw
  • СМК2-03.100.a3d
  • СМК2-03.100.spw
  • СМК2-03.102.cdw
  • СМК2-03.102.m3d
  • СМК2-04.000 СБ.cdw
  • СМК2-04.000.a3d
  • СМК2-04.000.spw
  • СМК2-04.001.cdw
  • СМК2-04.001.M3D
  • СМК2-04.002.cdw
  • СМК2-04.002.M3D
  • СМК2-04.003.cdw
  • СМК2-04.003.M3D
  • СМК2-05.000 СБ.cdw
  • СМК2-05.000.a3d
  • СМК2-05.000.spw
  • СМК2-05.001.cdw
  • СМК2-05.001.m3d
  • СМК2-05.002.cdw
  • СМК2-05.002.m3d
  • СМК2-05.003.cdw
  • СМК2-05.003.m3d
  • СМК2-05.004.cdw
  • СМК2-05.004.m3d
  • СМК2-05.005.cdw
  • СМК2-05.005.m3d
  • Шпонка 8х7х25.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
