Аппарат с перемешивающим устройством и встроенным теплообменником

Бийский технологический институт филиал АлтГТУ имени И.И.Ползунова
Кафедра Машины и аппараты химических и пищевых производств
курсовой проект по дисциплине “Машины и агрегаты для проведения механических и гидромеханических процессов”
На тему: Аппарат с перемешивающим устройством
Бийск 2006

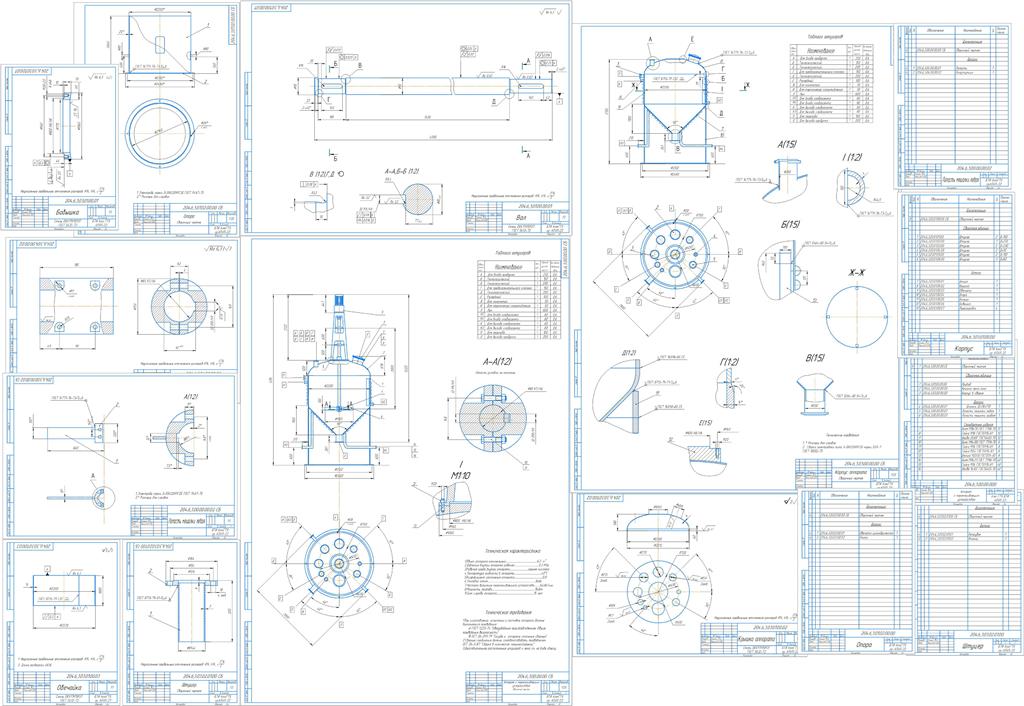

Спроектировать емкостной вертикальный аппарат с механическим перемешивающим устройством и встроенным теплообменником.
Обечайка цилиндрическая
Крышка эллиптическая
Днище коническое
Теплообменник рубашка из полутруб
Мешалка лопастная
Встроенные устройства отражательные перегородки
Уплотнение вала сальниковое
Материал корпуса аппарата 08Х17Н15М3Т
Объем аппарата номинальный,
6,3
Давление внутри аппарата,
0,3
Температура жидкости в аппарате,
40
Тепловой агент вода
Плотность перемешиваемой среды,
1200
Вязкость перемешиваемой среды,
20
Коэффициент заполнения аппарата 0,8
Теплообменный процесс охлаждение
Интенсивность тепловыделения перемешиваемой жидкости (без учета мощности, потребляемой мешалкой), жидкости
30
Скорость коррозии корпуса аппарата,
0,1
Срок службы аппарата,лет 15
Теплофизические характеристики рабочей среды внутри аппарата (теплоемкость, коэффициент теплопроводности, коэффициент температуропроводности и другие) - такие же значения, как для серной кислоты .

Введение………………………………………………………………….........3
Литературный обзор…………………………………………………………..4
Задание на проектирование………………………………………………….11
1. Технологические расчеты………………………………………………....12
1.1 Расчет оптимальных геометрических размеров аппарата…………......12
1.2 Тепловой расчет аппарата……………………………..…………...….....13
1.3 Расчет мощности, потребляемой перемешивающим устройство……..16
2.Механические расчеты……………………………………………………..17
2.1 Расчет корпуса аппарата на прочность…………………..……………...17
2.2 Выбор подшипниковой стойки…………………………………..............24
2.3 Расчет вала перемешивающего устройства…………………………......25
2.3.1 Расчет на вибрустойчивость…………………………………………...25
2.3.2 Расчет на прочность…………………………………………………….27
2.4 Подбор сальникового уплотнения вала…………………………………29
2.5 Выбор опор аппарата по грузоподъемности
Заключение
Список литературы
