Вертикальный аппарат с перемешивающим устройством

126

2267

150

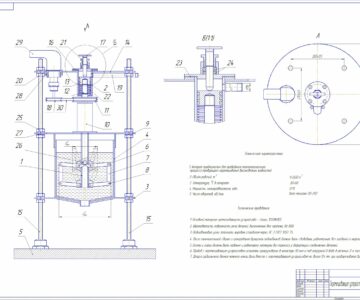

3D модель Вертикальный аппарат с перемешивающим устройством

Вертикальный аппарат с перемешивающим устройством предназначен для проведения химических и физико-химических процессов. Представлены три конфигурации, отличающиеся диаметром аппарата: 800, 1000, 1100 мм.
Привод осуществляется от электродвигателя, посредством ременной передачи.
Тип установленного редуктора - конический, одноступенчатый. i=3,5
Тип уплотнения - сальниковое
Тип мешалки - турбинная

3D Модели аппарат Мешалка Перемешивающее устройство реактор

Автор

Павел

Дата

14.09.2016

Язык

Русский

Состав

3D сборка

Софт

SolidWorks 2015 Как открыть?

Содержимое архива

Аппарат
- мешалка турбинная.SLDPRT
- лапа.sldprt
- Ремень1-1.sldprt
- днище элептическое.sldprt
- вал аппарата.sldprt
- плита опорная общая.SLDPRT
- шкив ведущий.SLDPRT
- крышка плоская.sldprt
- Лист в Фланец.xlsx
- опора концевая.sldprt
- люк.sldprt
- Обечайка.sldprt
- фланец опоры.sldprt
- редуктор конический i=3,5
  - Горловина.SLDPRT
  - Прокладка квадратная.SLDPRT
  - Крышка 2.SLDPRT
  - крышка средняя 13.SLDPRT
  - Прокладка12.SLDPRT
  - Прокладка для пообки.SLDPRT
  - Шпонка.sldprt
  - подшипник нижний.SLDPRT
  - втулка дистанционная.sldprt
  - Крышка горловины.SLDPRT
  - Зубчатое колесо.SLDPRT
  - Пробка.SLDPRT
  - Кольцо войлок.SLDPRT
  - Крышка.SLDPRT
  - редуктор в сборе.SLDASM
  - Набивка для крышки горловины.SLDPRT
  - Вал-шестерня.SLDPRT
  - вал.SLDPRT
  - Ступица.SLDPRT
  - Деталь.SLDPRT
  - Прокладка для горловины.SLDPRT
  - Вал ведомый.SLDPRT
- Уплотнение сальниковое
  - диск.sldprt
  - Уплотнение сальниковое в сборе.sldasm
  - корпус.sldprt
  - уплотнение.sldprt
  - втулка нажимная.SLDPRT
  - набивка сальниковая.sldprt
- Палец петли люка.sldprt
- Муфта МПР
  - муфта мпр в сборе.SLDASM
  - вкладыш.SLDPRT
  - кольцо стопорное муфты мпр.sldprt
  - корпус муфты мпр.SLDPRT
  - кольцо стяжное.SLDPRT
- Сборка1.SLDASM
- Штуцер.SLDPRT
- втулка опоры.sldprt
- шпонка мешалки.sldprt
- общий вид.SLDDRW
- Прокладка фланцевая.sldprt
- Прокладка фланцевая.xlsx
- кольцо стопорное.sldprt
- палец болта откидного.sldprt
- Электродвигатель АИР80B2,4,6,8.SLDPRT
- крышка люка.sldprt
- прокладка люка.sldprt
- шкив ведомый.SLDPRT
- крышка элипт в сборе.SLDPRT
- Фланец.SLDPRT
- салазки стойки.SLDPRT
- стойка.SLDPRT
- привод.SLDASM
- Штуцер.xlsx
