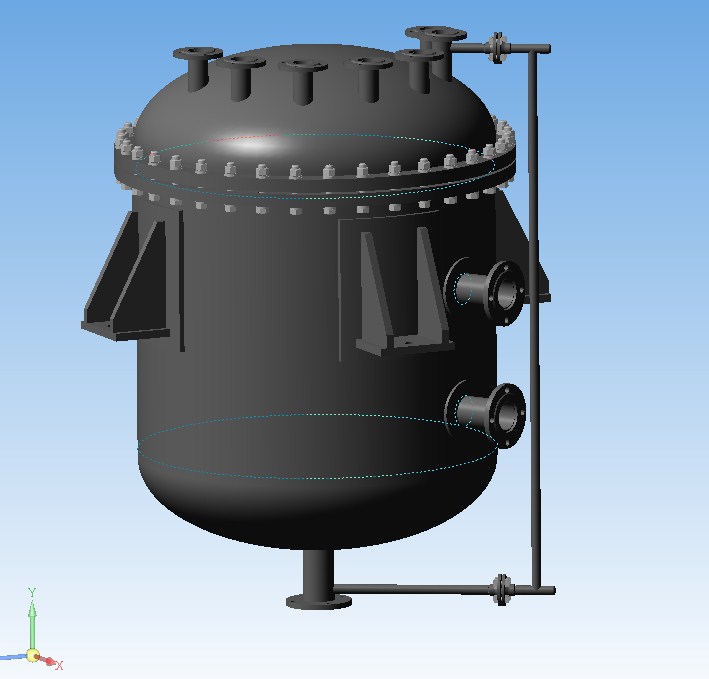

Аппарат ВЭЭ 2-1-1-06

429

150

Вертикальные аппараты с эллиптическими днищами ВЭЭ применяются для приема, хранения и выдачи жидких и газообразных сред (в том числе вредных, взрыво- и пожароопасных веществ) на нефтяных, химических и газовых предприятиях.
Хранение жидкости или газа осуществляется при условном давлении в аппарате Pу= 0,6 МПа
Плотность хранимого продукта не должна превышать 1600 кг/м3.
Рабочая температура стенок аппаратов ВЭЭ - до 300ºС.
Dy=1000 мм, S=6 мм.

3D Модели аппарат ВЭЭ

Автор

Vadik Valdes

Дата

03.11.2017

Язык

Русский

Состав

Аппарат ( 3D сборка)

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Аппарат емкостной
- PLib_Flange_GOST_12820-1_911.m3d
- Опора 1-40000 ОСТ 26-01-153-82.a3d
- Фланец 1-1000-0,6-825-08Х22Н6Т ГОСТ 28759.2-90.a3d
- Штуцер 80-0,6-1-1-170-12Х18Н10Т АТК 24.218.06-90.a3d
- Штуцер 50-125
  - Штуцер 50-0,6-1-1-125-12Х18Н10Т АТК 24.218.06-90.a3d
  - PLib_Flange_GOST_12820-1_911.m3d
  - PLib_Fitting_pipe_ATK_24_218_06_911.m3d
- Кольцо Г, В2.m3d
- под опору.m3d
- Аппарат ВЭЭ2-1-1-06_Pipes&elements
  - Piping_Plug_20_1101_Заглушка Dy 20.m3d
  - Pipe_Аппарат ВЭЭ2-1-1-06_2.m3d
  - Pipe_Аппарат ВЭЭ2-1-1-06_1.m3d
  - Piping_C_TBend_20_1101_Тройник Dy 20.m3d
  - Pipe_Аппарат ВЭЭ2-1-1-06_4.m3d
  - Pipe_Аппарат ВЭЭ2-1-1-06_3.m3d
- Сборка_Pipes&elements
  - Piping_Valve_20_1101_Кран Dy 20.m3d
  - Pipe_Сборка_22_1.m3d
  - Pipe_Сборка_29.m3d
  - Pipe_Сборка_20.m3d
  - Pipe_Сборка_7.m3d
  - Pipe_Сборка_1.m3d
  - Pipe_Сборка_13.m3d
  - Pipe_Сборка_19.m3d
  - Pipe_Сборка_14.m3d
  - Pipe_Сборка_26.m3d
  - Pipe_Сборка_5.m3d
  - Pipe_Сборка_27.m3d
  - Piping_Flange_20_1101_Фланец Dy 20.m3d
  - Pipe_Сборка_17.m3d
  - Pipe_Сборка_22.m3d
  - Piping_C_TBend_20_1101_Тройник Dy 20.m3d
  - Pipe_Сборка_10.m3d
  - Piping_Flange_150_1101_Фланец Dy 150.m3d
  - Pipe_Сборка_15.m3d
  - Pipe_Сборка_21.m3d
  - Pipe_Сборка_18.m3d
  - Pipe_Сборка_2.m3d
  - Pipe_Сборка_3.m3d
  - Pipe_Сборка_9.m3d
  - Pipe_Сборка_28.m3d
  - Pipe_Сборка_16.m3d
  - Piping_C_Bend_90_50_1101_Отвод 90 Dy 50.m3d
  - Pipe_Сборка_4.m3d
  - Pipe_Сборка_6.m3d
  - Pipe_Сборка_12.m3d
  - Pipe_Сборка_23.m3d
  - Pipe_Сборка_8.m3d
  - Pipe_Сборка_24.m3d
  - Pipe_Сборка_25.m3d
  - Pipe_Сборка_11.m3d
  - Pipe_Сборка_21_1.m3d
- Штуцер 50-150
  - PLib_Flange_GOST_12820-1_911.m3d
  - Штуцер 50-0,6-1-1-150-12Х18Н10Т АТК 24.218.06-90.a3d
  - PLib_Fitting_pipe_ATK_24_218_06_911.m3d
- Днище 1000-10-250 ГОСТ 6533-78нижняя.m3d
- Обечайка.m3d
- Аппарат ВЭЭ2-1-1-06 без опорных лап.a3d
- Днище 1000-10-250 ГОСТ 6533-78верхняя.m3d
- PLib_Haunch-1_OST_26-01-153_911.m3d
- PLib_Fitting_pipe_ATK_24_218_06_911.m3d
- Аппарат ВЭЭ2-1-1-06.a3d
- PLib_Haunch-2_OST_26-01-153_911.m3d
- PLib_Baseplate_OST_26-01-153_911.m3d
