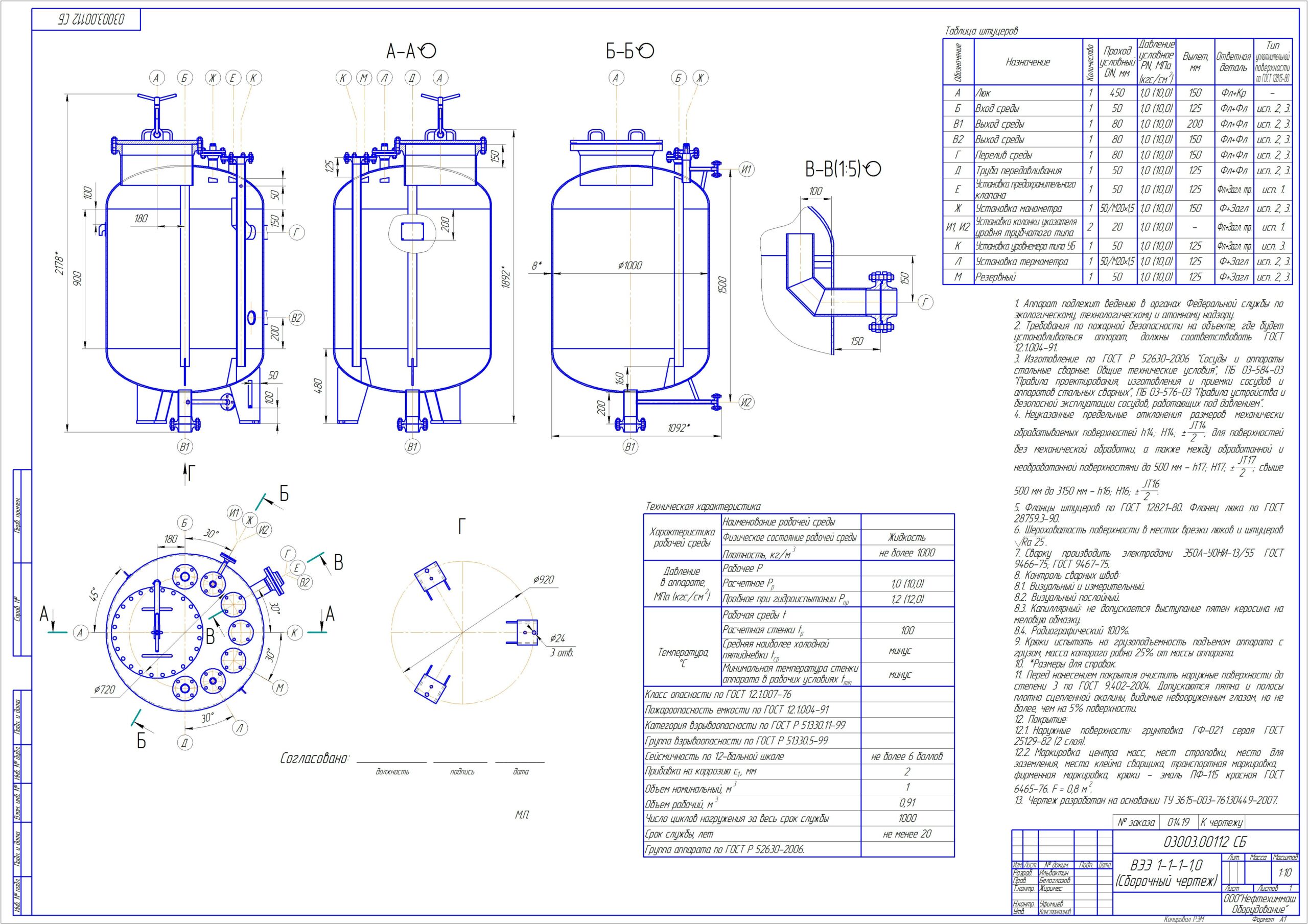

Емкость вертикальная с эллиптическими днищем для жидких сред на давление 1,0 МПа
Объем номинальный, м3 1
Объем рабочий, м3 0,91
Наименование рабочей среды вода
- Главная -
- Чертежи -
- Промышленность -
- Оборудование для технологических процессов -
- Ёмкости и резервуары -
- Емкость вертикальная ВЭЭ 1-1-1-1,0
Емкость вертикальная ВЭЭ 1-1-1-1,0
0
127
1773
1
0
500
Сообщить о проблеме
Автор
neadmin 9595
Дата
30.06.2016
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка, Спецификация
Софт
КОМПАС-3D 12
Как открыть?
Отзывов пока нет
Содержимое архива
-
ВЭЭ 1-1-1-1,0
-
2D
-
Штуцер И1
-
03003.00125 СБ Штуцер И1.spw
-
03008.00050 Заглушка транспортная 20.cdw
-
01005.0051 Прокладка А-20-10 ГОСТ 15180-86.cdw
-
01002.0051 Фланец 1-20-10 ГОСТ 12821-80.cdw
-
03003.00125 СБ Штуцер И1.cdw
-
-
03003.00136 Косынка.cdw
-
Люк
-
03003.00115 Обечайка.cdw
-
03003.00114 Люк.spw
-
01004.0008 Фланец 1-450-2,5 ГОСТ 28759.3-90.cdw
-
03003.00114 Люк.cdw
-
01006.0087 Прокладка 2-450-2,5 ГОСТ 28759.6-90.cdw
-
03002.00060 Ручка ОСТ 26-2002-83.cdw
-
03003.00116 Крышка.cdw
-
-
Устройство подъемно-поворотное
-
02002.0073 Втулка.cdw
-
01013.0075 Серьга 3-2-1-1 ГОСТ 13716-73.cdw
-
02002.0057 Ручка.cdw
-
02002.0072 Втулка.cdw
-
02002.0069 Устройство подъемно-поворотное.cdw
-
02002.0075 Ребро.cdw
-
02002.0006 Гайка М16.cdw
-
02002.0074 Шайба.cdw
-
02002.0071 Кронштейн.cdw
-
02002.0069 Устройство подъемно-поворотное.spw
-
02002.0070 Болт М16.cdw
-
-
Штуцер Ж
-
01017.0100 Прокладка 15 ОСТ 26.260.460-99.cdw
-
01017.0004 Бобышка 1-1-М20х1,5 ОСТ 26.260.460-99.cdw
-
03003.00124 СБ Штуцер Ж.spw
-
02006.0002 Фланец 2-50-40 специальный.cdw
-
03003.00124 СБ Штуцер Ж.cdw
-
01017.0073 Пробка 1-М20х1,5 ОСТ 26.260.460-99.cdw
-
-
02001.0001 Пластина для заземления.cdw
-
03003.00112 СБ ВЭЭ 1-1-1-1,0.spw
-
03003.00112 СБ ВЭЭ 1-1-1-1,0.cdw
-
Штуцер Б, Д
-
03003.00117 СБ Штуцер Б, Д.spw
-
01002.0223 Фланец 2-50-10 ГОСТ 12821-80.cdw
-
01005.0199 Прокладка Б-50-10 ГОСТ 15180-86.cdw
-
01002.0443 Фланец 3-50-10 ГОСТ 12821-80.cdw
-
03003.00117 СБ Штуцер Б, Д.cdw
-
-
03010.00041 Пробка М10.cdw
-
Штуцер И2
-
03003.00126 СБ Штуцер И2.spw
-
03003.00126 СБ Штуцер И2.cdw
-
-
Штуцер К
-
03003.00127 СБ Штуцер К.spw
-
03003.00127 СБ Штуцер К.cdw
-
-
03003.00134 Ребро.cdw
-
03003.00135 Косынка.cdw
-
Штуцер Е
-
03003.00123 СБ Штуцер Е.spw
-
01005.0055 Прокладка А-50-10 ГОСТ 15180-86.cdw
-
03003.00123 СБ Штуцер Е.cdw
-
01002.0055 Фланец 1-50-10 ГОСТ 12821-80.cdw
-
03003.00035 Заглушка транспортная 50.cdw
-
-
03003.00137 Кольцо.cdw
-
Штуцер Л
-
03003.00128 СБ Штуцер Л.spw
-
03003.00128 СБ Штуцер Л.cdw
-
-
Штуцер М
-
01009.0110 Заглушка 2-50-1,0 АТК 24.200.02-90.cdw
-
03003.00129 СБ Штуцер М.spw
-
03003.00129 СБ Штуцер М.cdw
-
-
Обечайка
-
03003.00113 Обечайка.spw
-
03003.00113 Обечайка.cdw
-
-
02001.0005 Скоба.cdw
-
Штуцер Г
-
03003.00120 СБ Штуцер Г.cdw
-
03003.00122 Патрубок.cdw
-
03003.00121 Патрубок.cdw
-
03003.00120 СБ Штуцер Г.spw
-
-
Штуцер В2
-
03003.00119 СБ Штуцер В2.cdw
-
03003.00119 СБ Штуцер В2.spw
-
-
Штуцер В1
-
01002.0445 Фланец 3-80-10 ГОСТ 12821-80.cdw
-
03003.00118 СБ Штуцер В1.cdw
-
01002.0225 Фланец 2-80-10 ГОСТ 12821-80.cdw
-
03003.00118 СБ Штуцер В1.spw
-
01005.0201 Прокладка Б-80-10 ГОСТ 15180-86.cdw
-
-
Крюк 1-1-0,5 ГОСТ 13716-73
-
01013.0001 Крюк 1-1-0,5 ГОСТ 13716-73..cdw
-
01013.0003 Пластина 1-1-0,5_2 ГОСТ 13716-73.cdw
-
01013.0001 Крюк 1-1-0,5 ГОСТ 13716-73.spw
-
01013.0002 Скоба 1-0,5_1 ГОСТ 13716-73.cdw
-
-
Опора
-
03003.00130 Опора.cdw
-
03003.00131 Основание.cdw
-
03003.00132 Ребро.cdw
-
03003.00133 Лист опорный.cdw
-
03003.00130 Опора.spw
-
-
-
