Барабанная установка гальванопокрытия с перегружным барабаном

Барабанная установка предназначена для нанесения гальванического покрытия на мелкие детали в насыпном барабане.
После покрытия на установке осуществляется промывка.

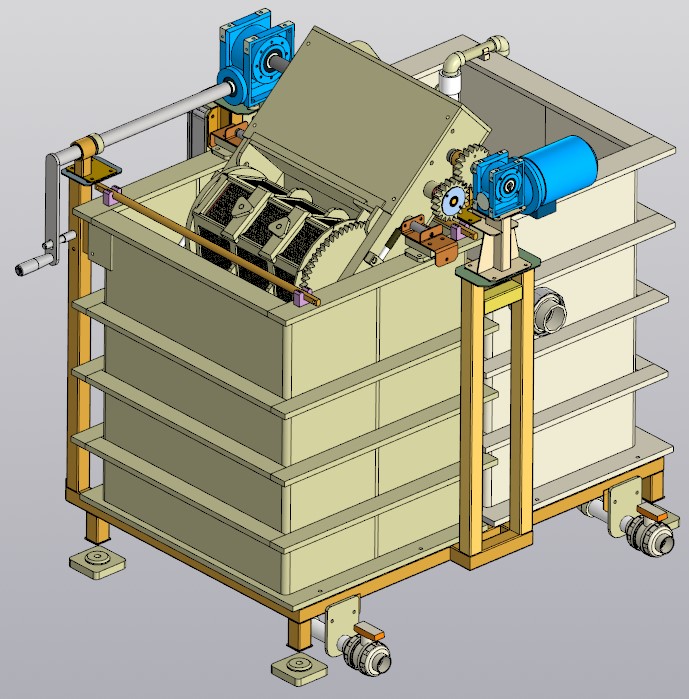

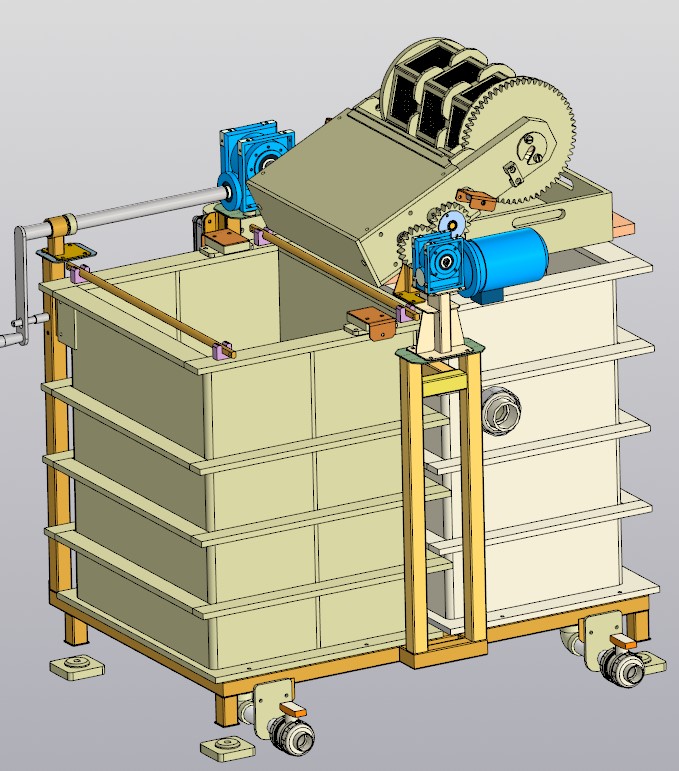

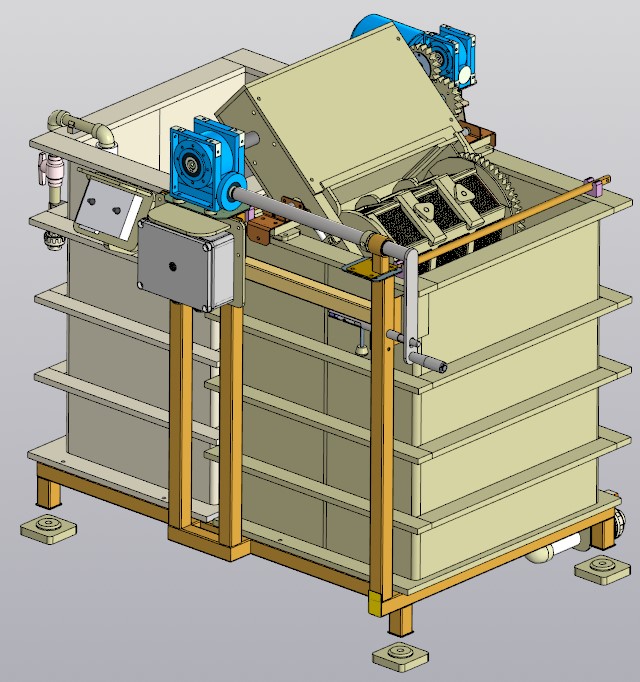

Барабан перегружается из ванны в ванну посредством червячного редуктора (NRV 63) с ручным приводом.
Перегрузка барабана осуществляется путём вращения рукояти привода червячного редуктора.
Вращение барабана при нанесении покрытия и при промывке происходит от червячного мотор-редуктора (NMRV 40) с элекродвигателем.

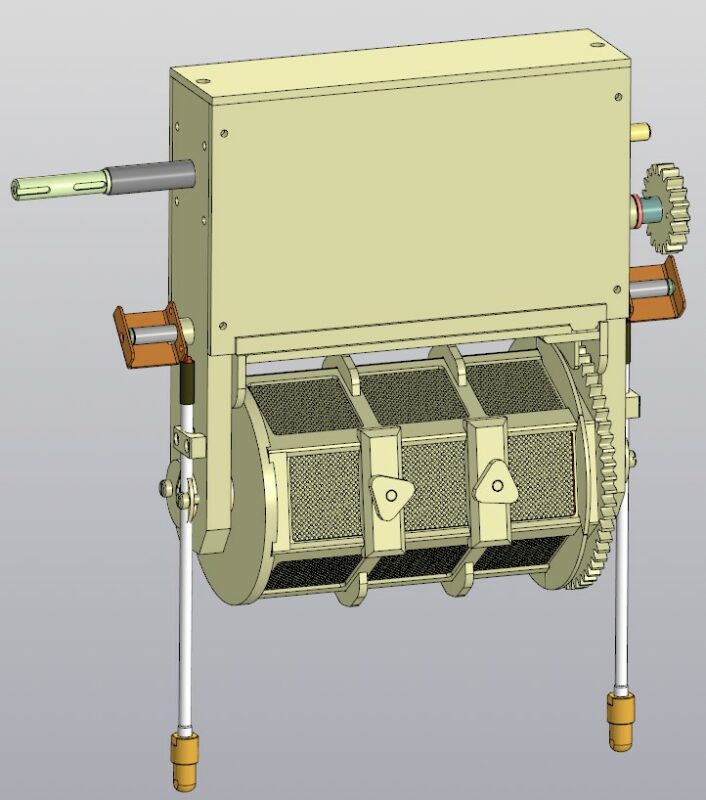

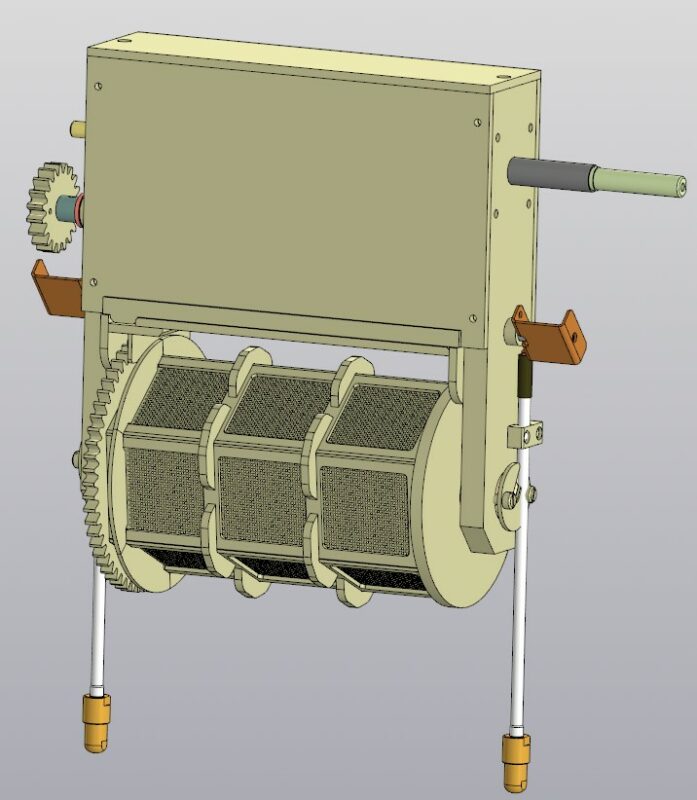

Детали загружаются и выгружаются вручную в перфорированный шестигранный барабан, сваренный из полипропилена.
Длина барабана 400 мм. Наружный размер шестигранника 230 мм. Внутренний размер шестигранника 210 мм.
У барабана имеется два гибких катода для подвода тока к деталям, находящимся во вращающемся барабане.
У ванны промывки имеется переливной карман.

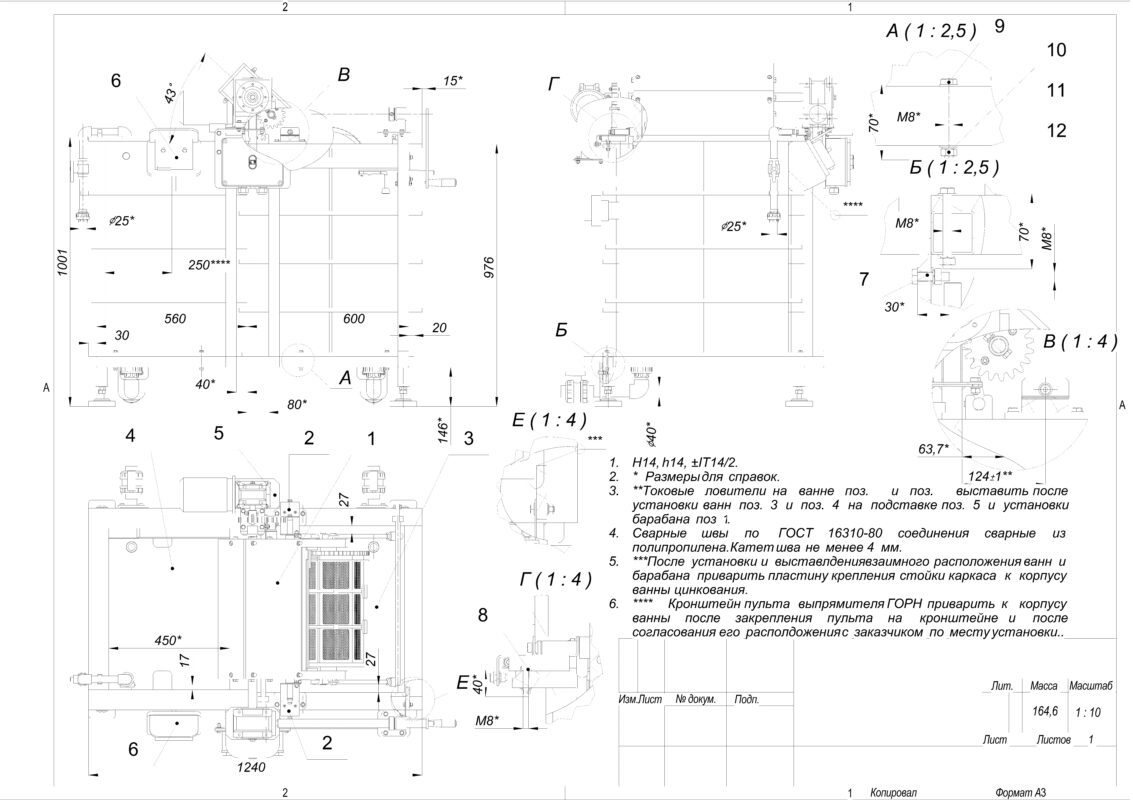

Внутренние размеры процессной ванны для покрытия 620х550х775;
Внутренние размеры промывной ванны для покрытия 600х450х800;
Корпуса ванн, барабана и шестерни изготавливались из полипропилена.
В 3D-моделях отсутствует стандартный крепёж.
