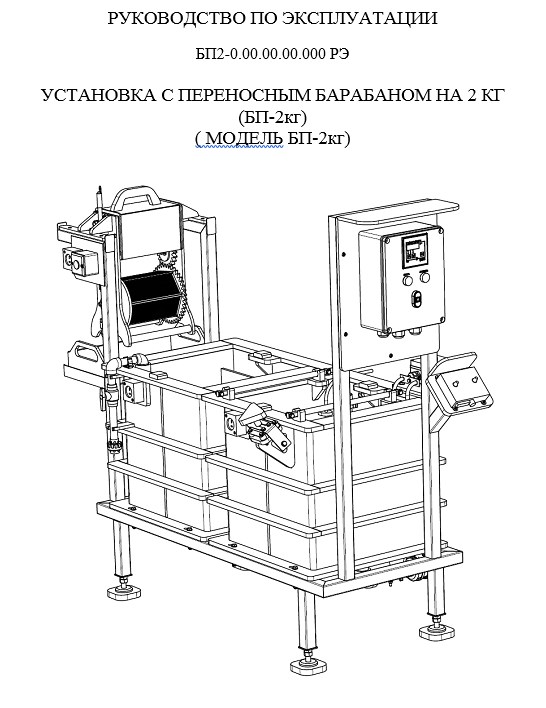

Установка для гальвано-покрытия с переносным барабаном (загрузка 2 кг)

Установка для гальвано-покрытия с переносным барабаном (загрузка 2 кг)

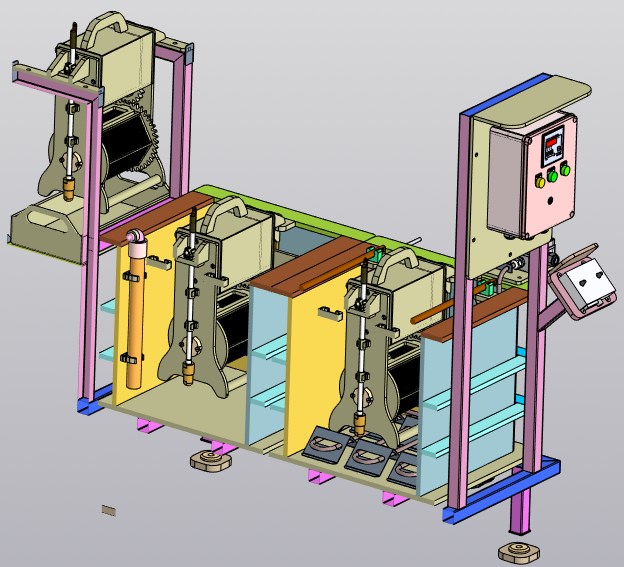

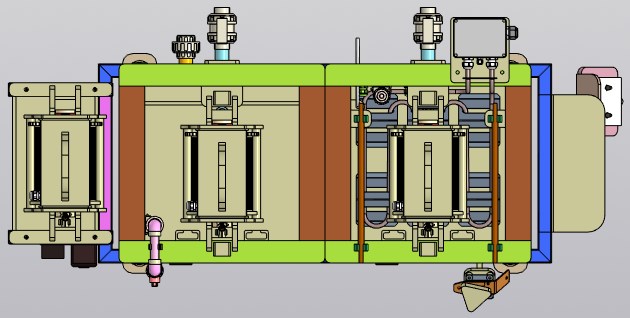

Установка с переносным барабаном предназначена для нанесения гальванических покрытий на поверхности металлических деталей по технологическому процессу предприятия при ручном обслуживании. Детали обрабатываются в насыпном виде в шестигранном барабане полного погружения с перфорацией O 2 мм, с единовременной загрузкой по массе до 2 кг по объёму загрузки на 1/3 от объёма барабана.

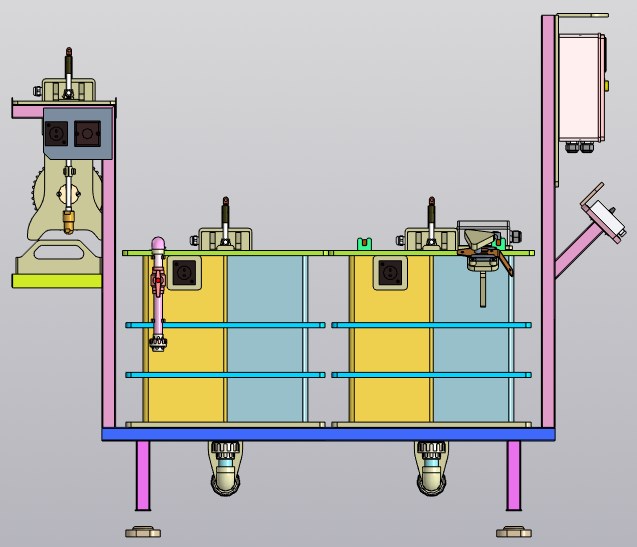

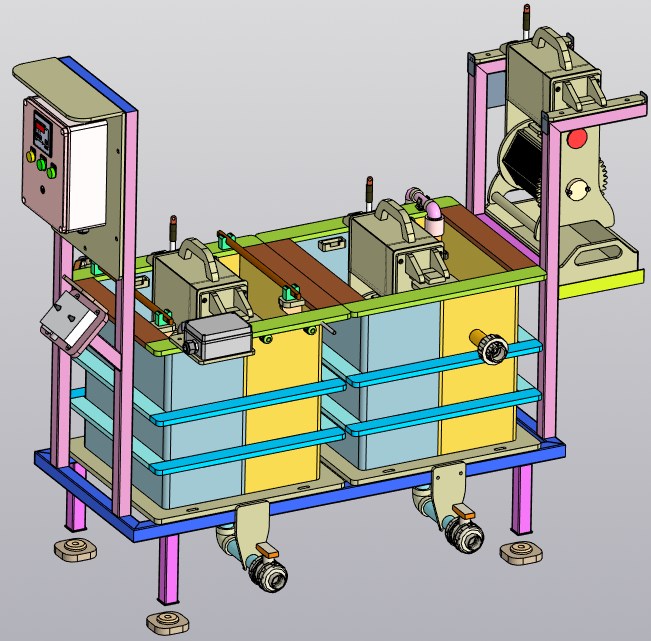

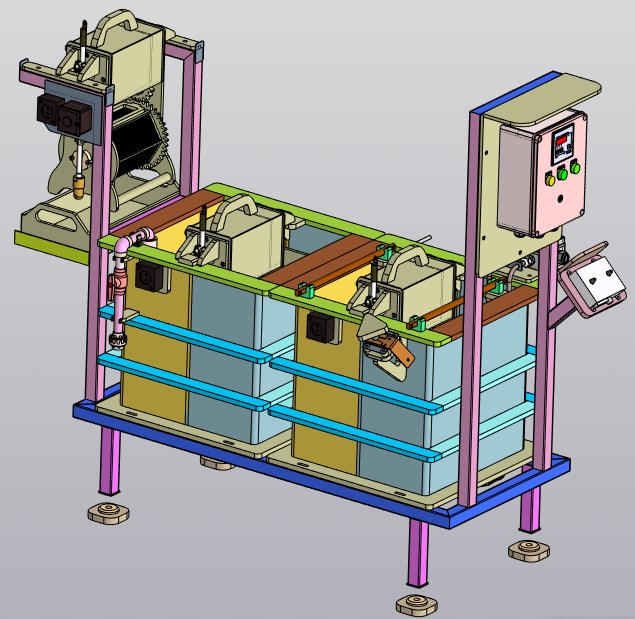

В состав установки с переносным барабаном входит две ванны. Одна ванна используется для нанесения гальванического покрытия в химическом растворе с нагревом до 40 град. С. Другая ванна используется для промывки в проточной воде без нагрева. Ванна для электрохимического процесса подключается к источнику постоянного тока до
50 А с напряжением до 15 В.

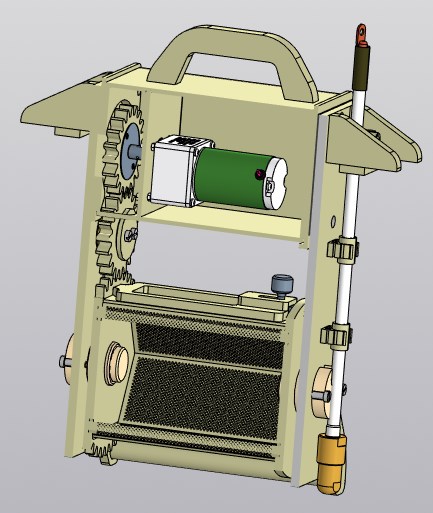

Установка комплектуется переносным барабаном, имеющий цилиндрический мотор-редуктор, который предназначен для перемешивания обрабатываемых деталей при вращении барабана вокруг собственной оси. При вращении барабана также осуществляется перемешивание химического раствора в зоне обработки деталей. Мотор-редуктор подключается к источнику постоянного напряжения = 24В. Мощность двигателя цилиндрического мотора-редуктора 40 Вт (потребляемый ток 1,7 А).
Барабан с мотор-редуктором переносится вручную из ванны в ванну и на позицию загрузки-выгрузки. Максимальная масса порожнего барабана 6,2 кг. Загрузка барабана по массе до 2 кг.

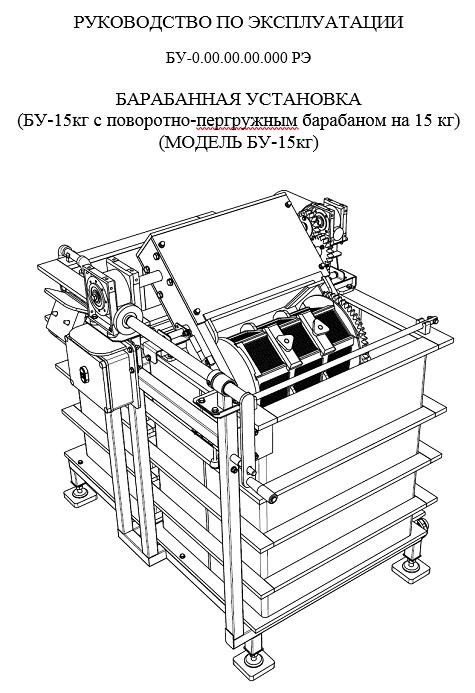

+ (Бонус) Установка с перегружным барабаном (загрузка 15 кг)

Барабанная установка предназначена для механизированного/ручного нанесения гальванических покрытий на поверхности металлических деталей по технологическому процессу предприятия. Детали обрабатываются в насыпном виде в шестигранном барабане неполного погружения (до 1/2 от диаметра барабана) поворотно-перегружного типа с перфорацией 3 мм, с единовременной загрузкой по массе до 15 кг, по объёму загрузки на 1/3 от объёма барабана.
В состав барабанной установки входит две ванны. Одна ванна используется для нанесения гальванического покрытия в химическом растворе без нагрева. Другая ванна используется для промывки в проточной воде без нагрева. Ванна для электрохимического процесса подключается к источнику постоянного тока до 200 А с напряжением до 24 В.
Барабанная установка имеет червячный мотор-редуктор и цилиндрическую двухступенчатую зубчатую из полипропилена, которые предназначены для перемешивания обрабатываемых деталей при вращении барабана вокруг собственной оси. При вращении барабана осуществляется перемешивание химического раствора в зоне обработки деталей. Мотор-редуктор подключается к трехфазной сети переменного тока напряжением 380 В, частотой 50 Гц, мощность привода 0,18 кВт.
Барабанная установка имеет механизм с червячным редуктором, предназначенный для перегрузки барабана с обрабатываемыми деталями из ванны электрохимического покрытия в ванну промывки проточной водой и обратно.
Механизм перегрузки приводится в действие от ручной мускульной силы оператора через червячный редуктор, путём вращения рукоятки. Усилие на рукоятке с загрузкой барабана в 15 кг составляет не более 2 кг.
