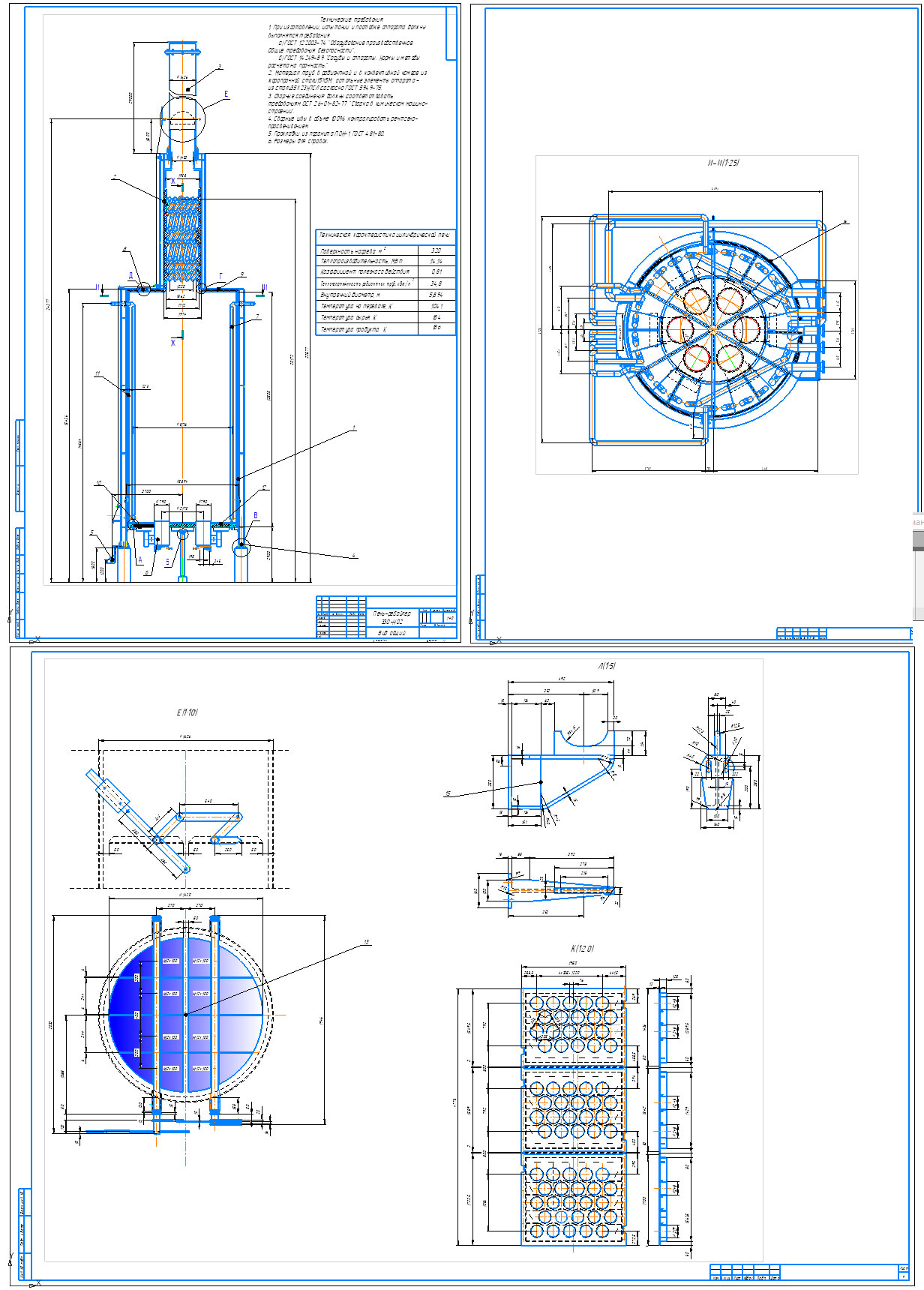

Чертеж цилиндрической печи установки "Пенекс". Показаны узлы печи, радиантная камера.
Теплопроизводительность, 14,14 МВт
Поверхность нагрева, 320 м2
Коэффициент полезного действия 0,81
Внутренний диаметр, м 5,894
