РХТУ им. Д.И. Менделеева
Кафедра технологии неорганических веществ и высокотемпературных материалов
Проект по дисциплине "Конструирование и расчет элементов оборудования"

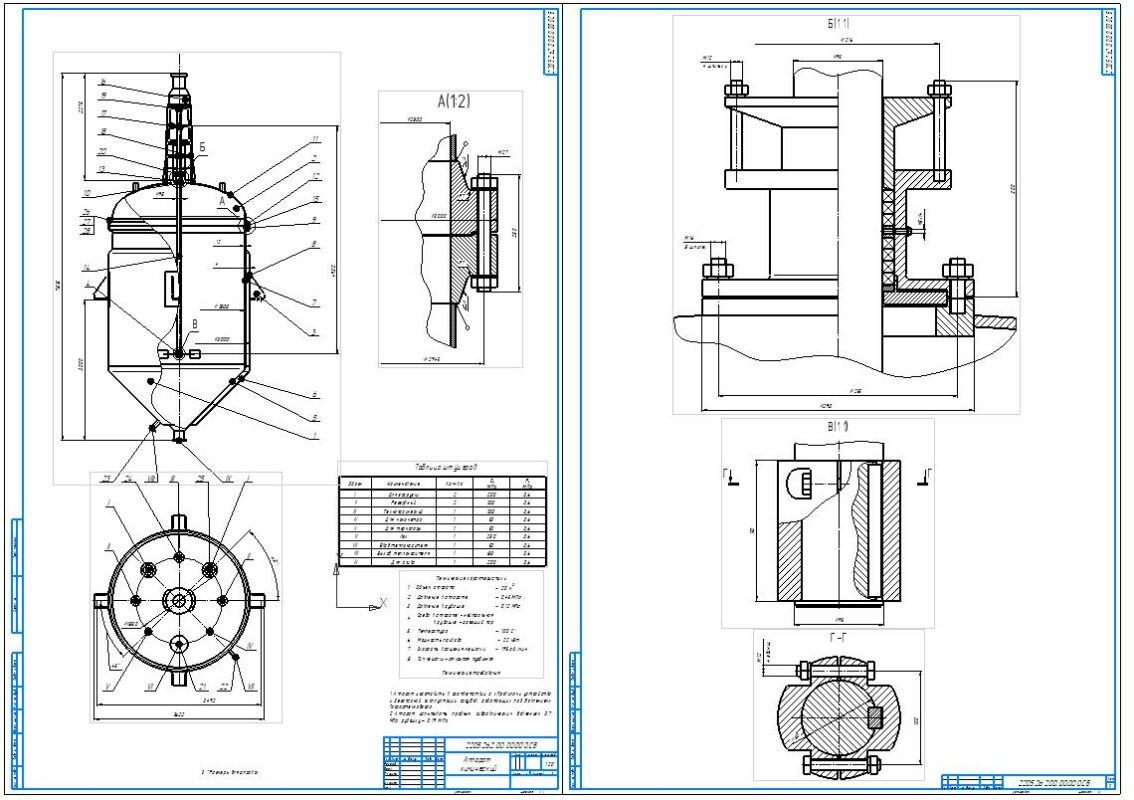

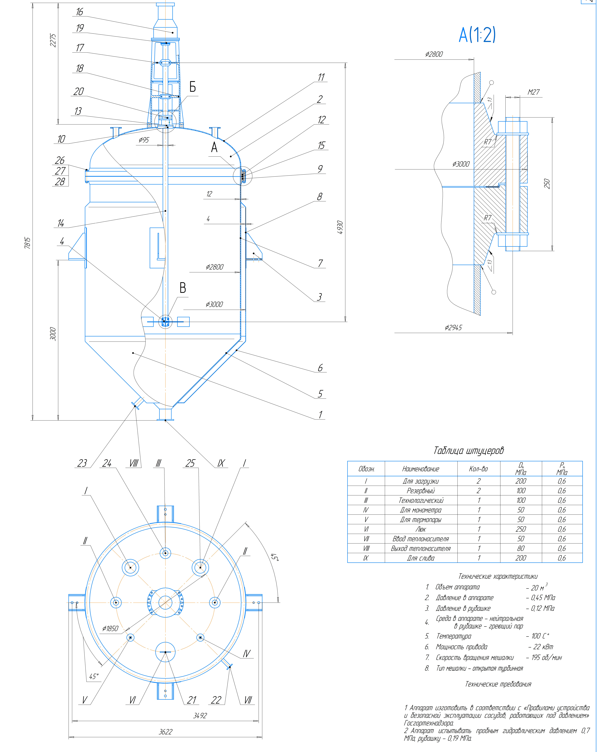

На тему: Химический аппарат с механическим перемешивающим устройством типа ВКЭ-21
Москва 2025
Техническое задание
Номер варианта…………………………………………………….. 262
Шифр корпуса……………………………………………………… ВКЭ-21
Номинальный объем V, м3………………………………………… 20
Диаметр аппарата Da, мм………………………………………….. 2800
Шифр мешалки…………………………………………………….. 03
Диаметр мешалки dм, мм………………………………………….. 900
Тип привода………………………………………………………… Тип 1
Мотор-редуктор……………………………………………………. МП01-18
Частота вращения n, об/мин……………………………………….. 195
Мощность привода N, кВт………………………………………… 22
Давление в аппарате Pа, МПа……………………………………… 0,45
Остаточное давление в аппарате Pост, МПа………………………. 0,02
Давление в рубашке Pруб, МПа…………………………………….. 0,12
Среда в аппарате……………………………………………………. H2O
Температура среды T, °C…………………………………………... 100
ОГЛАВЛЕНИЕ
Техническое задание 3
Введение 4
1. Определение расчетных параметров химического аппарата 7
1.1. Выбор конструкционных материалов 7
1.2. Определение пробных давлений 7
1.3. Определение геометрических размеров аппарата 7
1.4. Расчет элементов корпуса аппарата 8
1.4.1. Расчет толщины стенки корпуса 8
1.4.2. Расчет толщины стенки рубашки 9
1.5. Выбор фланцевого соединения 10
1.6. Выбор привода 12
2. Расчет перемешивающего устройства 13
2.1. Выбор мешалки 13
2.2. Расчет мешалки на прочность 15
2.3. Расчет шпонки в ступице мешалки 16
2.4. Расчет вала мешалки на виброустойчивость 16
3. Выбор комплектующих элементов 18
3.1. Выбор штуцеров 18
3.2. Выбор люка 19
3.3. Выбор опор 20
3.4. Выбор сальникового уплотнения 21
Библиографический список 22
