Химический аппарат с мешалкой ВЭЭ, вариант 22

Казанский национальный исследовательский технологический университет им. Кирова
Кафедра Процессов и аппаратов химической технологии
На тему: " Расчет аппарата с мешалкой"
Казань 2017

Исходные данные аппарата с мешалкой: Vвн=1,6 м3; dвн=1400; тип: ВЭЭ; давление в аппарате и рубашке=0,6 МПа.Среда- глицерин 150град.
Разработка аппарата с мешалкой для глицерина при заданной температуре и давлении в аппарате.

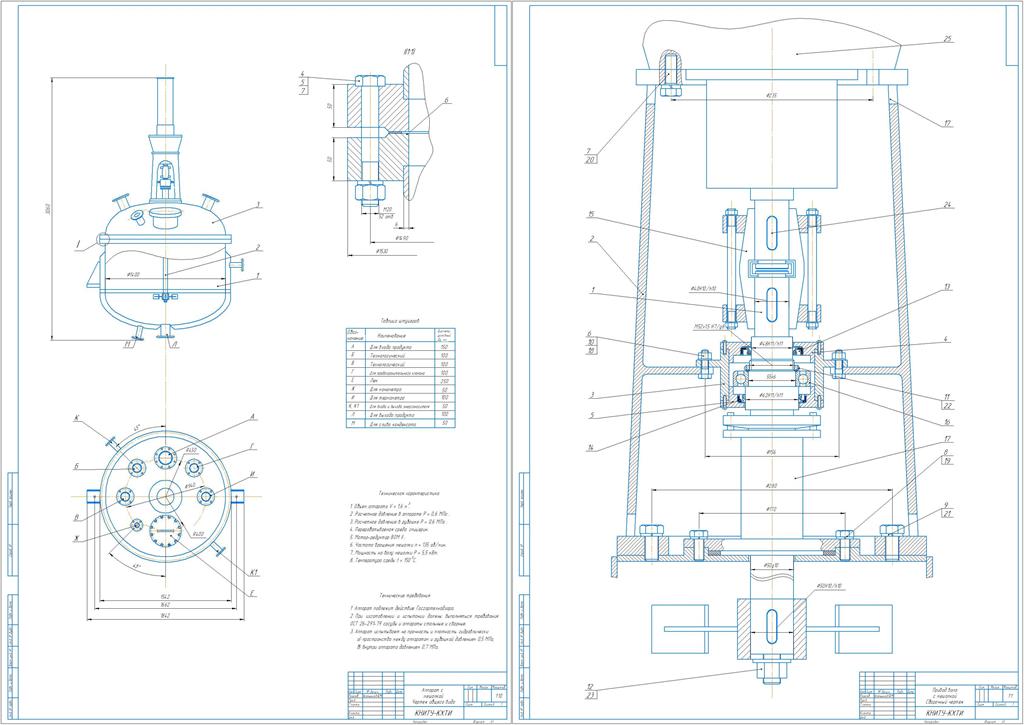

Графическая часть содержит общий вид аппарата и привод вала.

СОДЕРЖАНИЕ

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 3
ВВЕДЕНИЕ 4
1. Конструкция химического аппарата 5
1.1. Выбор материалов для изготовления деталей аппарата 6
2. Подбор и расчет элементов корпуса аппарата 7
2.1. Выбор размеров корпуса аппарата 7
2.2 Расчет элементов рубашки 11
2.3 Фланцевое соединение 12
2.4 Устройства для присоединения трубопроводов 14
3. Расчёт и конструирование перемешивающего устройства 17
3.1. Конструктивные схемы крепления валов 17
3.2. Подбор узлов и деталей перемешивающего устройства 17
3.3. Проектный расчёт и конструирование вала и подшипникового узла 19
3.4 Проверочный расчет вала 21
3.5 Проверочный расчет шпоночного соединения 26
3.6 Проверка пригодности подшипников 26

ЗАКЛЮЧЕНИЕ 29
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 30
