Колонна-деэтанизатор К-1

314

250

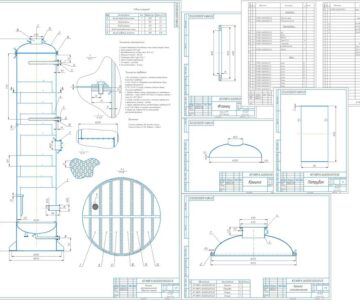

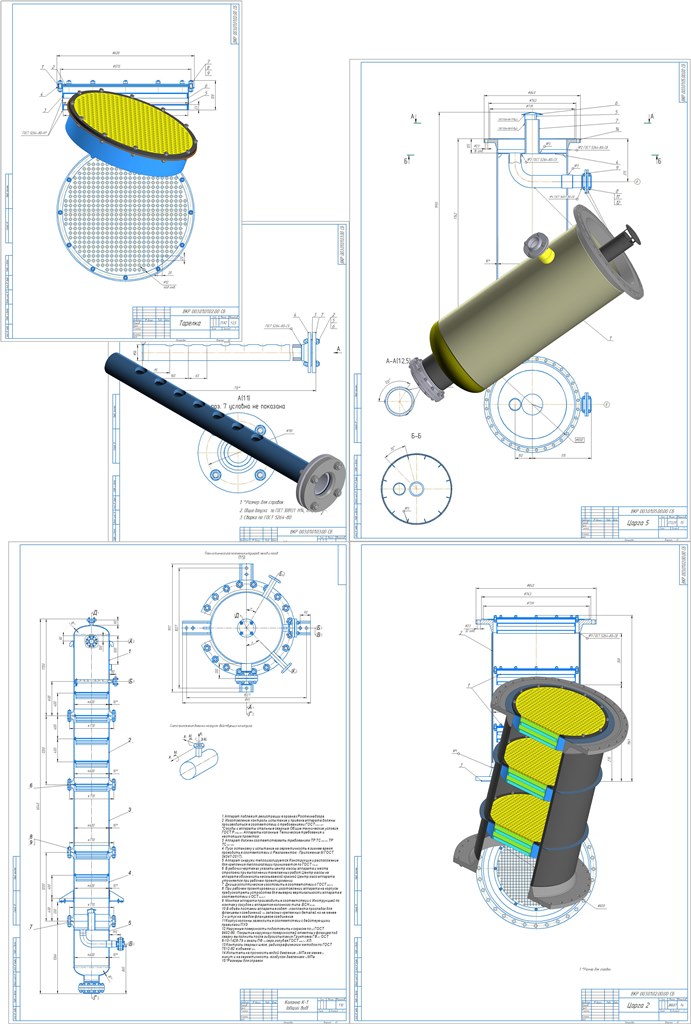

Представлен общий вид колонны-деэтанизатора, трехмерные модели узлов Царга-2, Царга-5 и тарелки.
Для оборудования колонны деэтанизации использованы комбинированные решетчато-ситчатые тарелки. В качестве исполнительной марки стали выбрана сталь 09Г2С. Внутренний диаметр колонны 600 мм, толщина стенок 10 мм, высота от нижней тарелки до нижнего днища 1500 мм, высота секции питания 80 мм, сливная труба Ду 57, высота опоры 1000 мм,

3D Модели Деэтанизация колонна тарелка царга

Автор

Арья

Дата

20.09.2021

Язык

Русский

Состав

3D-модели деталей, подсборки, общий вид, сборочные чертежи, спецификация

Софт

КОМПАС-3D 19 Как открыть?
